Устройство мониторинга аккумуляторных батарей Conbat BCT-M-600/1000

Технические характеристики

Поддерживаемые типы батарей	Свинцово-кислотные: стартерные, тяговые, стационарные технологии WET, GEL, AGM, EFB и др. Никель-солевые Никель-кадмиевые Никель-металл-гибридные Литий-ионные и другие
Режимы тестирования	мониторинг разряда мониторинг заряда мониторинг циклов заряда-разряда
Режим мониторинга	Наблюдение за процессом разряда, заряда и циклов заряда-разряда
Количество одновременно тестируемых групп	до 4-х групп в режиме мониторинга (240 аккумуляторов в группе максимум)
Диапазон тестируемых емкостей	от 0 Ач до 10000 Ач (при параллельном включении до 5 приборов или дополнительных блоков нагрузки - до 50 000 Ач)
Максимальный ток мониторинга в диапазоне напряжений	(0-600) В / 1000 А
Максимальный ток мониторинга аккумуляторов	до 1600 А с применением дополнительных внешних токовых клещей 600А и дополнительных блоков нагрузки
Передача данных	Соединение с ПК: USB, для некоторых моделей RS485, Ethernet
Управление режимами работы	Сенсорный экран с русскоязычными меню
Габаритные размеры	без упаковки: 298×395×173 мм в упаковке (транспортном кейсе): 700×370×670 мм
Масса	Без упаковки: 4 кг В упаковке: 30 кг
Гарантийный срок	2 года + 3 года дополнительной гарантии (при условии выполнения ТО в сервисном центре поставщика)
Госреестр СИ	Оформляется аттестат испытательного оборудования Узнать подробней
Страна производства	Китай (от 1 шт) Россия (от 5 шт)

Попробовать бесплатно Запросить КП Купить

О приборе Conbat BCT-M-600/1000

Устройство мониторинга аккумуляторных батарей Conbat BCT-M-600/1000 - это система мониторинга аккумуляторных батарей. Прибор предназначен для проведения нагрузочного тестирования и контроля состояния АКБ любых типов, емкости и напряжений. Ключевой особенностью устройства является использование беспроводных датчиков VCM-1, которые позволяют вести поэлементный контроль напряжения на каждом аккумуляторе в группе во время разряда или заряда, даже если батарея не отключена от нагрузки. Это современное решение, автоматизирующее сложный процесс тестирования и делающее его доступным для персонала.

Экономическая эффективность внедрения

Срок окупаемости: 6-18 месяцев за счет предотвращения одного серьезного простоя
Экономия на обслуживании: до 40% за счет целевой замены только проблемных элементов
Срок службы АКБ: увеличение на 15-20% при регулярном мониторинге

Преимущества

Универсальность - работает со всеми основными типами аккумуляторов (свинцово-кислотные, Ni-Cd, Ni-MH, литий-ионные и др.).
Точность и контроль - высокоточные измерения тока, напряжения, температуры и времени с шагом 0.1А и 0.1В.
Масштабируемость и гибкость - возможность одновременного тестирования до 4 групп АКБ и увеличения тока разряда путем подключения дополнительных устройств.
Комплексный контроль - встроенная функция поэлементного мониторинга через беспроводные датчики.

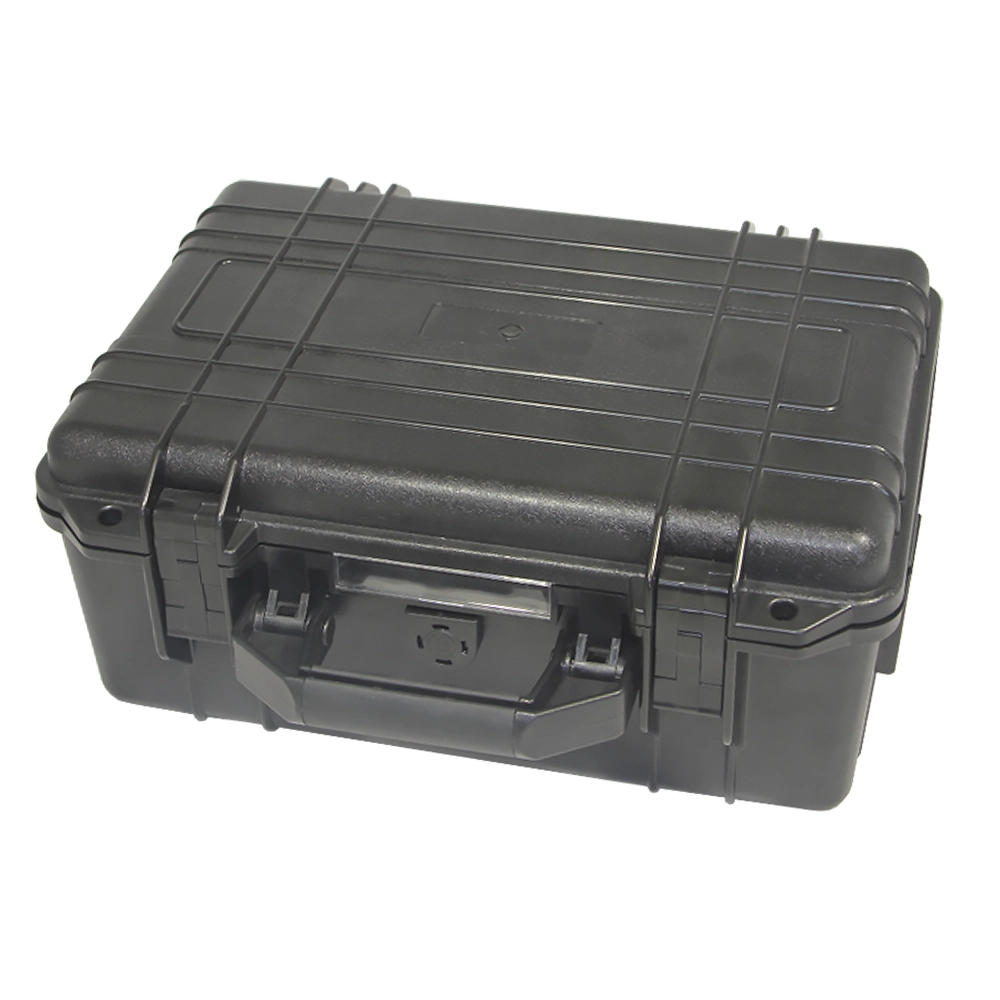

Компактность и мобильность - легкий и компактный корпус для удобства транспортировки и использования в полевых условиях.

Режимы и функции

Мониторинг АКБ - непрерывный контроль параметров батареи без проведения разряда.
Поэлементный контроль напряжения - с помощью беспроводных датчиков VCM-1 и VCM-1-NiCd (до 240 элементов в одной группе).
Измерение и мониторинг - ток разряда, напряжение на клеммах АКБ, температура батареи (через внешний датчик), время проведения теста.
Формирование отчетов: Специализированное ПО BatteryWizzard Online для ПК позволяет сохранять историю данных, строить графики и генерировать отчеты.

Решаемые задачи

Приемо-сдаточные испытания - ввод в эксплуатацию новых аккумуляторных батарей.
Плановое техническое обслуживание - регулярный анализ состояния и емкости АКБ в процессе эксплуатации.
Профилактика и диагностика - своевременное выявление дефектных и слабых элементов в батарейной строке.
Подготовка к утилизации - объективная оценка состояния АКБ для принятия решения о выводе из эксплуатации и утилизации.
Аудит парка АКБ - комплексная проверка всего парка батарей для планирования замен и бюджетирования.

Подробнее

Преимущества прибора Conbat BCT-M-600/1000

Тестирование до 4 групп АКБ одновременно

Прибор позволяет проводить испытания нескольких аккумуляторных групп параллельно, что значительно повышает производительность труда при обслуживании крупных энергетических систем, например, в ЦОД или на телекоммуникационных объектах.

Беспроводная технология поэлементного контроля

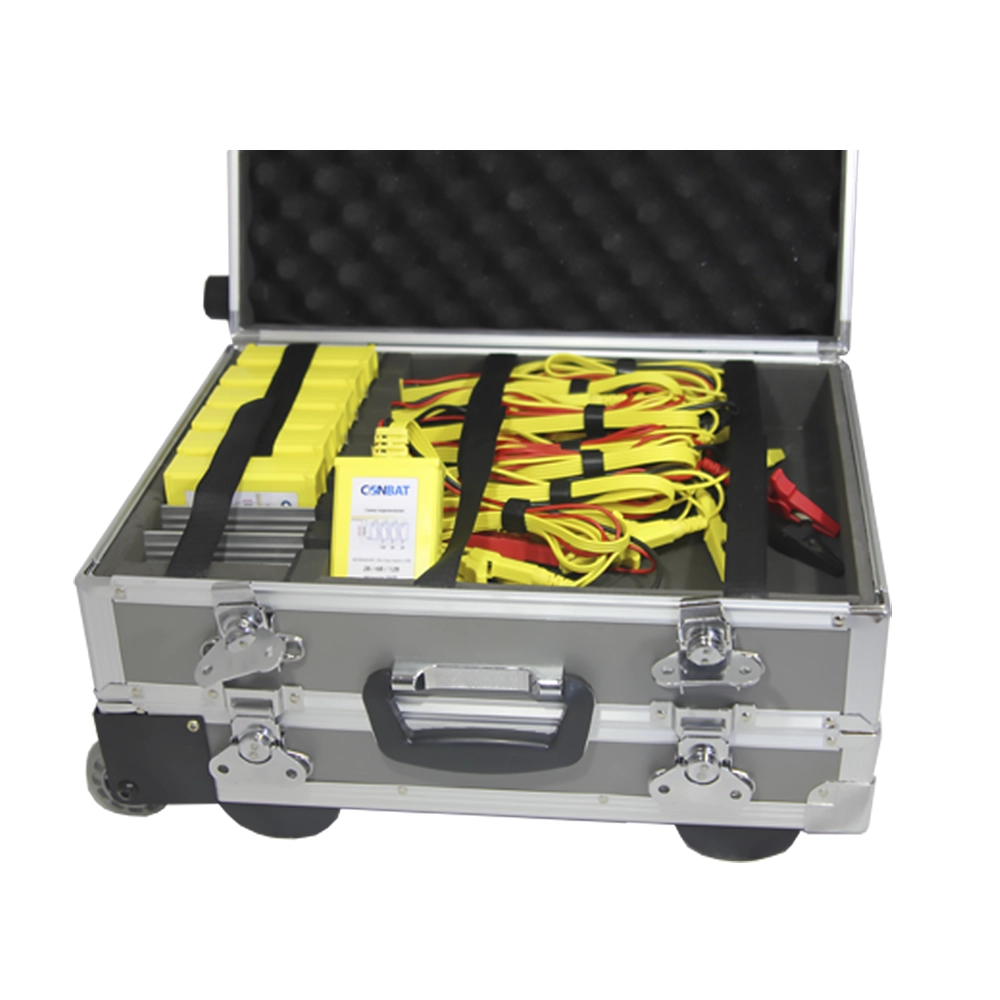

Датчики VCM-1 устанавливаются на клеммы отдельных аккумуляторов и по беспроводному каналу передают данные на основное устройство. Это избавляет от необходимости прокладки громоздких жгутов проводов, экономит время и повышает безопасность работ.

Гибкие настройки условий прерывания теста

Пользователь может задать граничные условия по минимальному напряжению на группе или отдельном элементе, по току или времени, что защищает АКБ от глубокого разряда и повреждения.

Масштабируемость по току разряда

Для тестирования батарей очень большой емкости можно параллельно подключить несколько устройств BCT-M, суммируя их токи, без необходимости покупки более мощной и дорогой единицы оборудования.

Интеграция с ПО Battery Wizard Online

Специализированное ПО Battery Wizard Online batterywizard.ru обеспечивает контроль процесса разряда/заряда, формирование отчетов и хранение данных с возможностью передачи через RS485 интерфейсы.

Технические характеристики

Параметр	Значение
Модель прибора	BCT-M-600/1000
Наименование прибора в каталоге продукции	Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BCT-M-600/1000 (0-600 В/1000 А)
Сегмент рынка для использования прибора	ЭНЕРГЕТИКА, ТЕЛЕКОММУНИКАЦИИ, ПРОМЫШЛЕННОСТЬ
Назначение прибора	Устройство разрядно-диагностическое (тестер) аккумуляторов и аккумуляторных батарей (АКБ)
Функции прибора	Тестирование аккумуляторов в режиме разряда, заряда и циклов заряда-разряда с измерением напряжений на отдельных элементах
Тестируемые типы аккумуляторов и АКБ	Свинцово-кислотные: стартерные, тяговые, стационарные технологии WET, GEL, AGM, EFB и др. Никель-солевые, никель-кадмиевые, никель-металл-гибридные; Литий-ионные и другие
Режимы тестирования (испытания) аккумуляторов и АКБ	Мониторинг разряда Мониторинг заряда Мониторинг циклов заряда-разряда
Режим мониторинга	Наблюдение за процессами разряда, заряда и циклов заряда-разряда
Диапазон ёмкости тестируемых аккумуляторов / АКБ	до 10000 Ач (при параллельном включении до 5 приборов или дополнительных блоков нагрузки - до 50 000 Ач)
Количество одновременно тестируемых групп АКБ	до 4-х групп в режиме мониторинга (240 аккумуляторов в группе максимум)
Количество радиочастотных каналов передачи информации от беспроводных датчиков мониторинга 2В элементов/ 6В 12В блоков	4 радиочастотных канала (FM1, FM2, FM3, FM4)

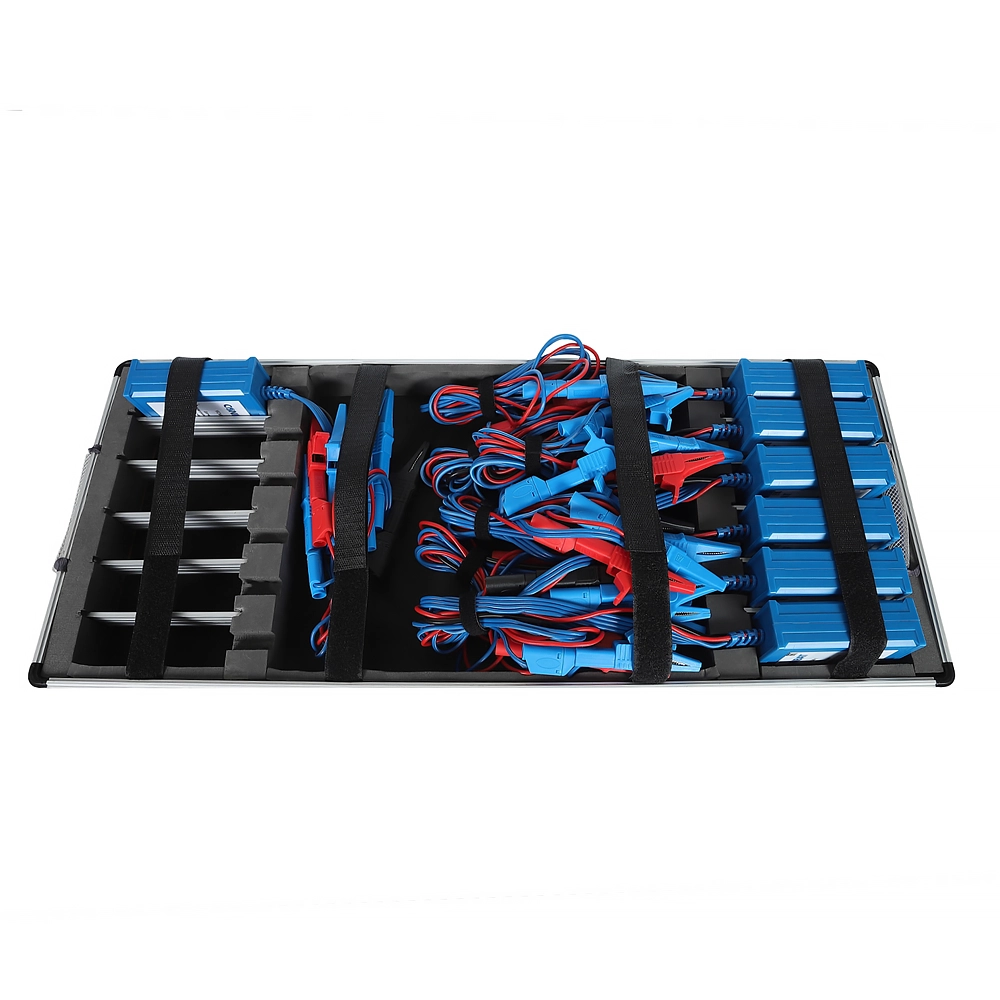

Количество измерительных каналов мониторинга 2В элементов / 6В,12В блоков (максимальное)	В зависимости от комплектации: до 240 каналов (60 шт. 4-х канальных датчиков мониторинга)
Диапазон регулирования (программирования) напряжения мониторинга:	(0 - 600) В Автоматическое определение напряжения прибором при подключении к нему тестируемой аккумуляторной батареи
Диапазон регулирования тока мониторинга аккумулятора	(1 - 1000) А Регулировка тока плавная во всем диапазоне, с шагом 0.1 А, выполняется изменением значения параметра на сенсорном дисплее прибора
Максимальный ток мониторинга аккумуляторов	до 1600 А с применением дополнительных внешних токовых клещей 600А и дополнительных блоков нагрузки
Максимальный ток мониторинга в диапазоне напряжений	(0 - 600) В / 1000 А
Диапазон регулирования тока заряда аккумулятора	функция мониторинга заряда (без управления зарядным устройством)
Максимальный ток заряда в диапазоне напряжений	функция мониторинга заряда (без управления зарядным устройством)
Измеряемые и регистрируемые параметры тестируемого аккумулятора	Напряжение постоянного тока, В (РДУ CONBAT) Напряжение постоянного тока, В (Датчик поэлементного мониторинга/контроля аккумулятора SLA, NiCd) Сила постоянного тока, А (РДУ CONBAT) Сила постоянного тока, А (Токовые клещи) Время, Сек
Погрешность измерения напряжения постоянного тока прибора	не более ± 0,1 % (приведенная погрешность)
Погрешность измерения напряжения постоянного тока датчика мониторинга аккумулятора	не более ± 0,1 % (приведенная погрешность)
Погрешность измерения силы постоянного тока разряда-заряда аккумулятора прибора	не более ± 0,5 % (приведенная погрешность)
Погрешность измерения силы постоянного тока токовых клещей	не более ± 0,5 % (приведенная погрешность)
Погрешность регистрации времени в процессе тестирования аккумулятора	не более 10 сек в сутки (абсолютная погрешность)
Диапазон рабочих напряжений электропитания прибора	Сеть переменного тока с напряжением (176÷286) В и частотой 50 Гц В диапазоне напряжений (18÷50) В постоянного тока от подключенных к прибору тестируемых аккумуляторных батарей
Рассчитываемые параметры аккумулятора на основе измерений	Емкость аккумулятора или аккумуляторной батареи, А·ч Мощность разряда, Вт
Потребляемая мощность прибора	5 Вт в режиме холостого хода
Защита	от импульсных перенапряжений в сети переменного тока 220 В от подключения аккумулятора к прибору в обратной полярности от короткого замыкания в цепи разряда аккумулятора от перегрева (отключение прибора при температуре 85°С) Степень защиты оболочки прибора по ГОСТ 14254 – IP20
Условия эксплуатации	Температура окружающего воздуха, °С: Рабочая (0…+40) °С; Предельная (-5…+50) °С. Относительная влажность окружающего воздуха: не более 75 % при 15 °С, не более 98 % при 25 °С. Без конденсата Атмосферное давление: (84…107) кПа, (630…800) мм рт. ст.
Условия хранения	В соответствии с требованиями ГОСТ 15150: В заводской упаковке, в складских помещениях при температуре воздуха (+5 ... +40) °С Относительная влажность воздуха – не более 80% при 25 °С
Условия транспортирования	В соответствии с ГОСТ 15150: Температура окружающего воздуха (-40…+50) °С; Относительная влажность воздуха – не более 95% при 30 °С Атмосферное давление – 84…107 кПа, (630…800) мм рт. ст.
Передача данных	Интерфейсы обмена данными с ПК: USB, для некоторых моделей RS485, Ethernet

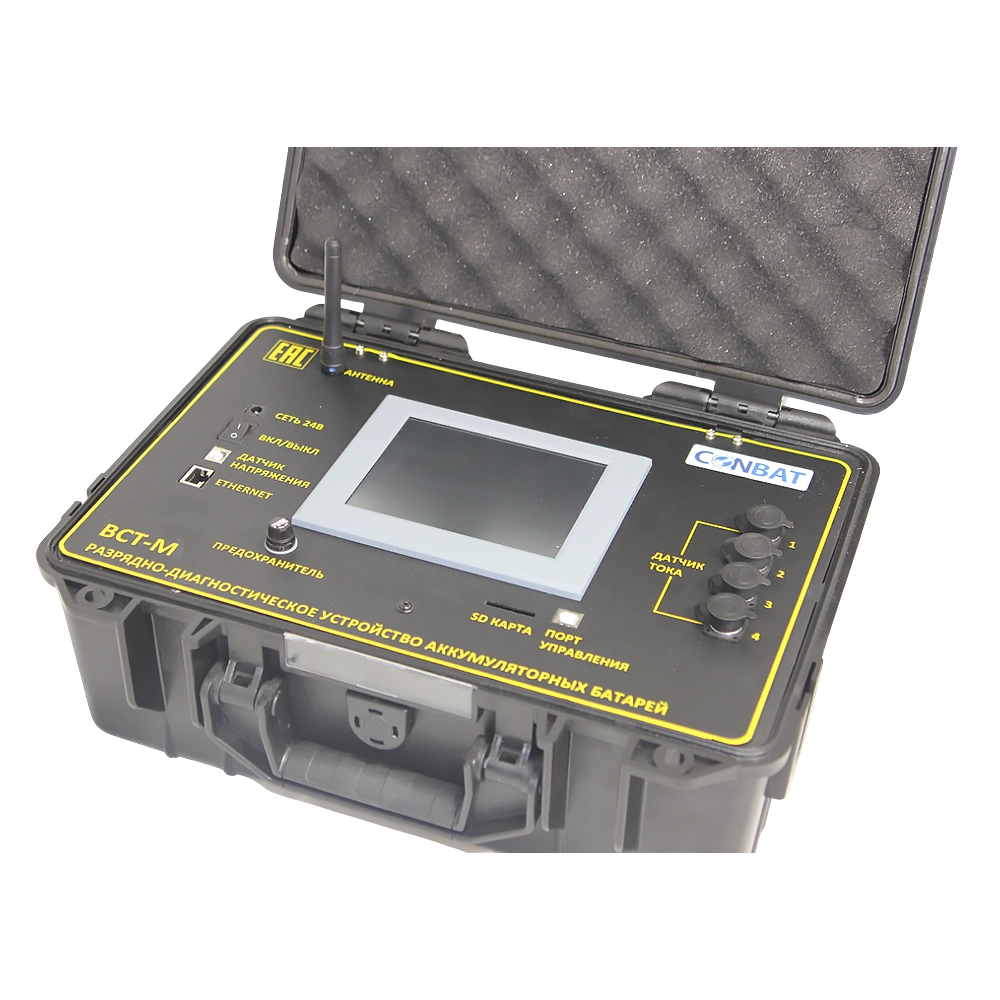

Управление режимами работы	Сенсорный экран с русскоязычными меню управления и отображения информации
Наработка на отказ	Не менее 25 000 часов при номинальном значении напряжения электропитания
Габаритные размеры	(ДхШхВ) мм без упаковки: 298×395×173 (ДхШхВ) мм в упаковке (транспортном кейсе): 700×370×670
Масса	Без упаковки: 4 кг; В упаковке: 30 кг
Гарантийный срок	2 года + 3 года дополнительной гарантии (при условии выполнения ТО в сервисном центре поставщика)

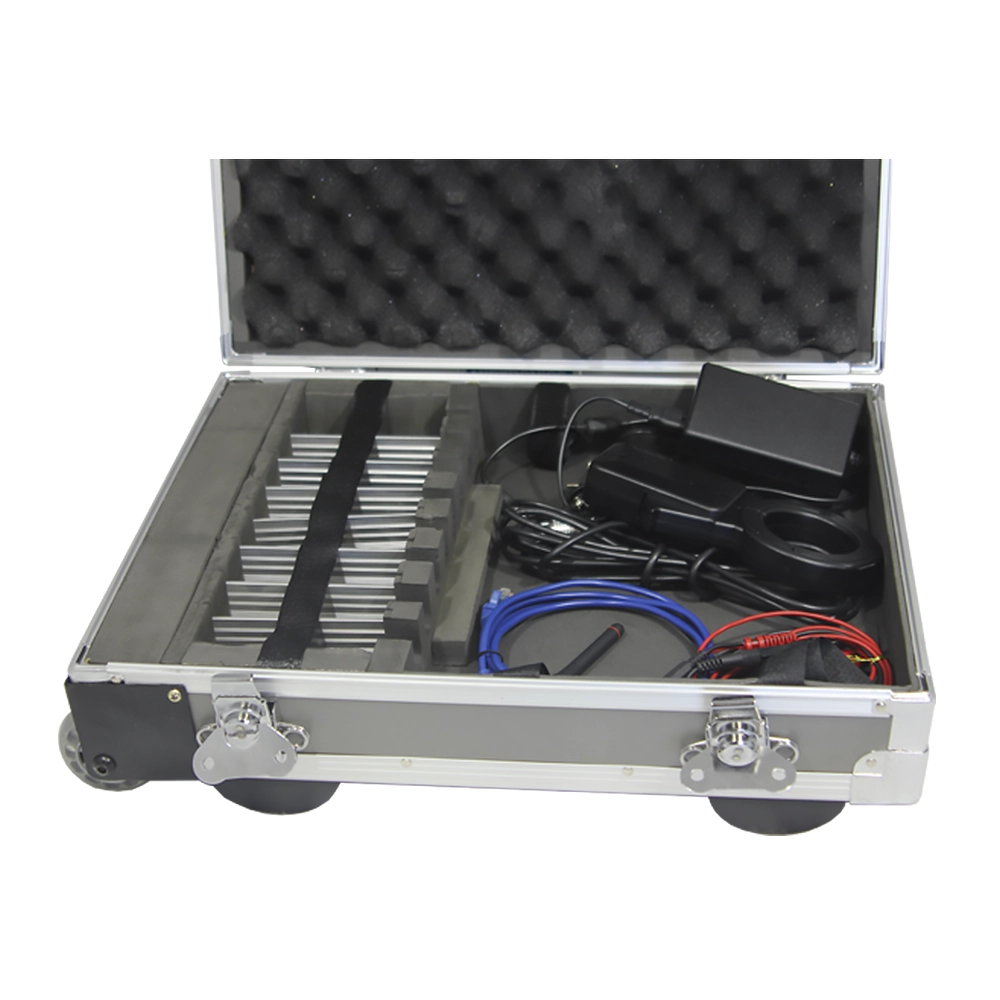

Комплектация	Блок CONBAT BCT-M-600/1000 - 1 шт. Блок питания устройства 220 В/ 24 В - 1 шт. Кабель питания устройства 24 В с зажимами - 1 шт. Антенна - 1 шт. Руководство по эксплуатации РДУ CONBAT - 1 шт. Беспроводные датчики поэлементного контроля* - 1 датчик на 4 канала Транспортировочный кейс для датчиков напряжения* - 1 шт. Токоизмерительные клещи 100, 200 или 600 A.
Дополнительная комплектация по заказу (ОПЦИИ)	Лицензия ПО Battery Wizard Online тариф "STANDART" Сертификат о первичной метрологической поверке прибора Токовые клещи 50А, 800А, 1000А Проводные датчики поэлементного контроля VCM-1W Беспроводные и проводные датчики поэлементного контроля NiCd батарей

Документация

№ п.п.	Наименование документа	Файл
Руководство по эксплуатации
1	Руководство по эксплуатации CONBAT мod. BCT-M	CONBAT_BСТ-М_Manual_RU

Информация для заказа

№ п.п.	Модель	Артикул	Название продукта
ПРИБОРЫ
1	BCT-M-600/1000	BCT-M-600/1000	Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BCT-M-600/1000 (0-600 В/1000 А)
АКСЕССУАРЫ
Программное обеспечение
4	BW	BW1	Подписка Battery Wizard Online на 01 мес на 1 прибор BCT
5	BW	BW12	Подписка Battery Wizard Online на 12 мес на 1 прибор BCT
6	BW	BW24	Подписка Battery Wizard Online на 24 мес на 1 прибор BCT
7	BW	BW60	Подписка Battery Wizard Online на 60 мес на 1 прибор BCT
Услуги поддержки пользователей
8	CBSUP	CBSUP-01	Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 1 месяц)
9	CBSUP	CBSUP-12	Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 12 месяцев)
10	CBSUP	CBSUP-24	Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 24 месяцев)
11	CBSUP	CBSUP-60	Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 60 месяцев)
Серверные решения
12	-	LIC-BWO-1	Серверная лицензия Battery Wizard Online
13	-	SER-BWO-1	Сервер с предустановленной и развернутой системой
14	-	SER-BWO-2	Работы по развертыванию Battery Wizard Online на сервере заказчика
15	-	SER-BWO-3	Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 1 месяц)
16	-	SER-BWO-4	Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 12 месяцев)
17	-	SER-BWO-5	Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 60 месяцев)
Беспроводные датчики свинцово-кислотные
18	VCM-1	VCM-1	Беспроводной датчик CONBAT VCM-1 поэлементного контроля аккумуляторных батарей (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
19	VCM-1	VCM-1 kit 6	Комплект 6+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
20	VCM-1	VCM-1 kit 10	Комплект 10+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
21	VCM-1	VCM-1 kit 14	Комплект 14+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
22	VCM-1	VCM-1 kit 30	Комплект 30+2шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
Проводные датчики свинцово-кислотные + щелочные (NiCd)

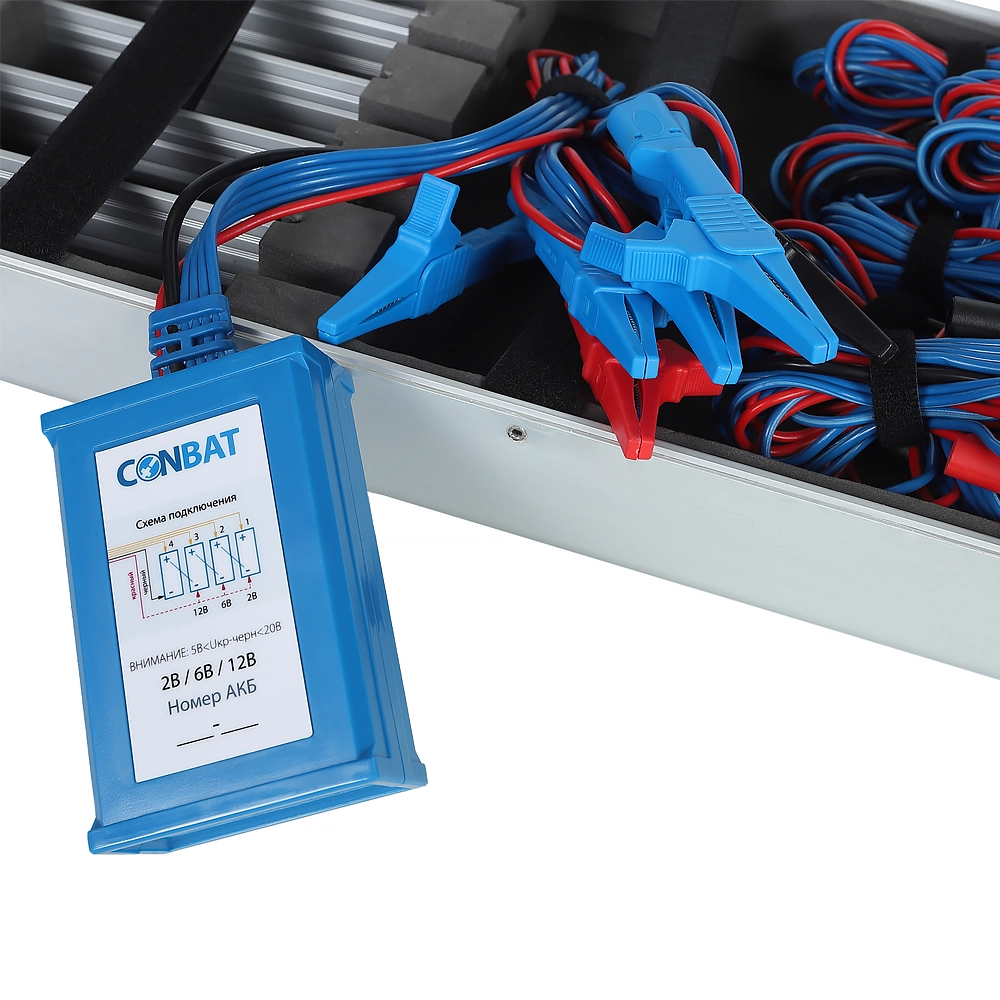

23	VCM-1W	VCM-1W	Проводной датчик CONBAT VCM-1W поэлементного контроля аккумуляторных батарей (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В)
24	VCM-1W	VCM-1W kit 6	Комплект 6шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В)
25	VCM-1W	VCM-1W kit 10	Комплект 10шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В)
26	VCM-1W	VCM-1W kit 30	Комплект 30шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В)
Беспроводные датчики щелочные (NiCd)
27	VCM-1 NiCd	VCM-1 NiCd	Беспроводной датчик CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
28	VCM-1 NiCd	VCM-1 NiCd kit 6	Комплект 6+1шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
29	VCM-1 NiCd	VCM-1 NiCd kit 10	Комплект 10+1шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
30	VCM-1 NiCd	VCM-1 NiCd kit 30	Комплект 30+2шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
Токовые клещи
31	CC	CC050A	Токоизмерительные клещи 50 A CONBAT CC50A
32	CC	CC100A	Токоизмерительные клещи 100 A CONBAT CC100A
33	CC	CC200A	Токоизмерительные клещи 200 A CONBAT CC200A
34	CC	CC600A	Токоизмерительные клещи 600 A CONBAT CC600A
35	CC	CC800A	Токоизмерительные клещи 800 A CONBAT CC800A
36	CC	CC1000A	Токоизмерительные клещи 1000 A CONBAT CC1000A
Провода, кабели, модули
37	CBL	CBL-1	Модуль сигнализации окончания разряда CONBAT (вывод импульсного сигнала остановки разряда 1м)
38	CBL	CBL-2	Модуль управления разрядом CONBAT (для соединения основного и дополнительного блоков 2м)
39	CBL	CBL-3	Модуль RS-485 управления разрядом CONBAT (для соединения основного и дополнительного блоков 2м)
