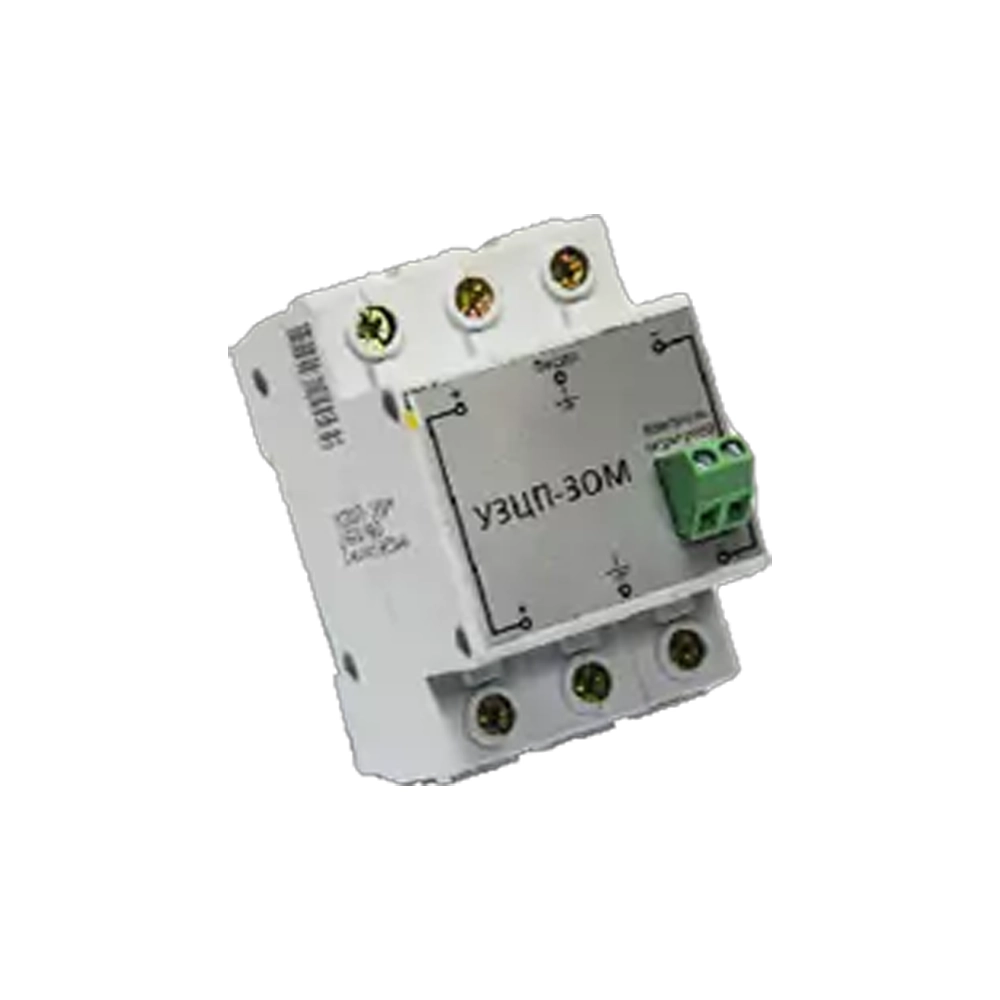

УЗЦП-ЗОМ (Устройство защиты цепей питания заградительных огней от перенапряжений и импульсных помех) предназначено для защиты электропитающей установки от перенапряжений в кабелях питания системы светоограждения мачт и башен, возникающих при прямых ударах молнии в мачту, а также помех от близких ударов молнии. В устройстве реализована двухкаскадная схема защиты с дроссельной развязкой, обеспечивающей быстродействие и защиту от высокомощных импульсов тока.
УЗЦП-ЗОМ разработано специально для защиты линий питания светоограждения и устанавливается непосредственно на вводе фидеров питания в контейнер с оборудованием или здание объекта связи. Применение совместно с устройствами защиты и контроля УЗК-СОМ обеспечивает максимальный эффект благодаря согласованным параметрам.
| Параметр | Значение |
|---|---|
| Максимальное длительное рабочее напряжение, В | 160 (пост. тока) |
| Класс УЗИП (ГОСТ Р 51992-2002) | I / II (в зависимости от модификации) |
| Максимальный разрядный ток (8/20 мкс), кА | 40 (мод. 160/40), 80 (мод. 160/80), 120 (мод. 160/120) |
| Дистанционная сигнализация | Термопредохранитель (размыкается при перегреве варистора) |
| Габариты (Д×Ш×В), мм |
УЗЦП-ЗОМ 160/40 -> 60(74) х 62 х 77, УЗЦП-ЗОМ 160/80 -> 60(74) х 85 х 77, УЗЦП-ЗОМ 160/120 -> 60(74) х 119 х 77 |
| Степень защиты | IP20 |
| Срок службы, лет | 10 |
| Температура эксплуатации | -40 … +50 °C |
При заказе укажите артикул, соответствующий необходимым вам параметрам
| Артикул | Разрядный ток | Класс УЗИП | Габариты (ДхШхВ), мм |
|---|---|---|---|
| УЗЦП-ЗОМ 160/40 | 40 кА | II | 60(74)×62×77 |
| УЗЦП-ЗОМ 160/80 | 80 кА | II | 60(74)×85×77 |
| УЗЦП-ЗОМ 160/120 | 120 кА | I (уровень защиты II класса) | 60(74)×119×77 |
