Принцип работы
- Контроль текущего значения напряжения и температуры аккумуляторов
- Сравнение с заданными пороговыми значениями
- Изменение состояния при выходе параметров за установленные пределы
- Сигнализация через светодиоды и релейные выходы

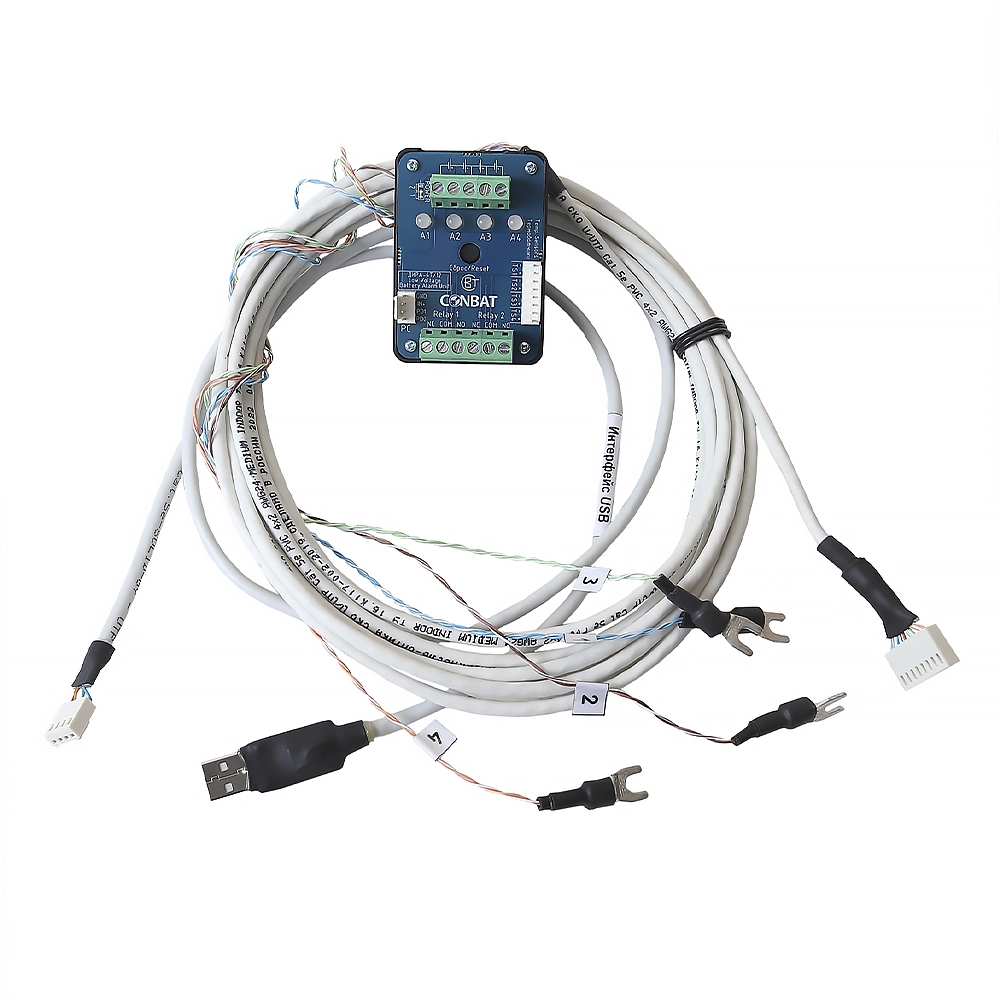

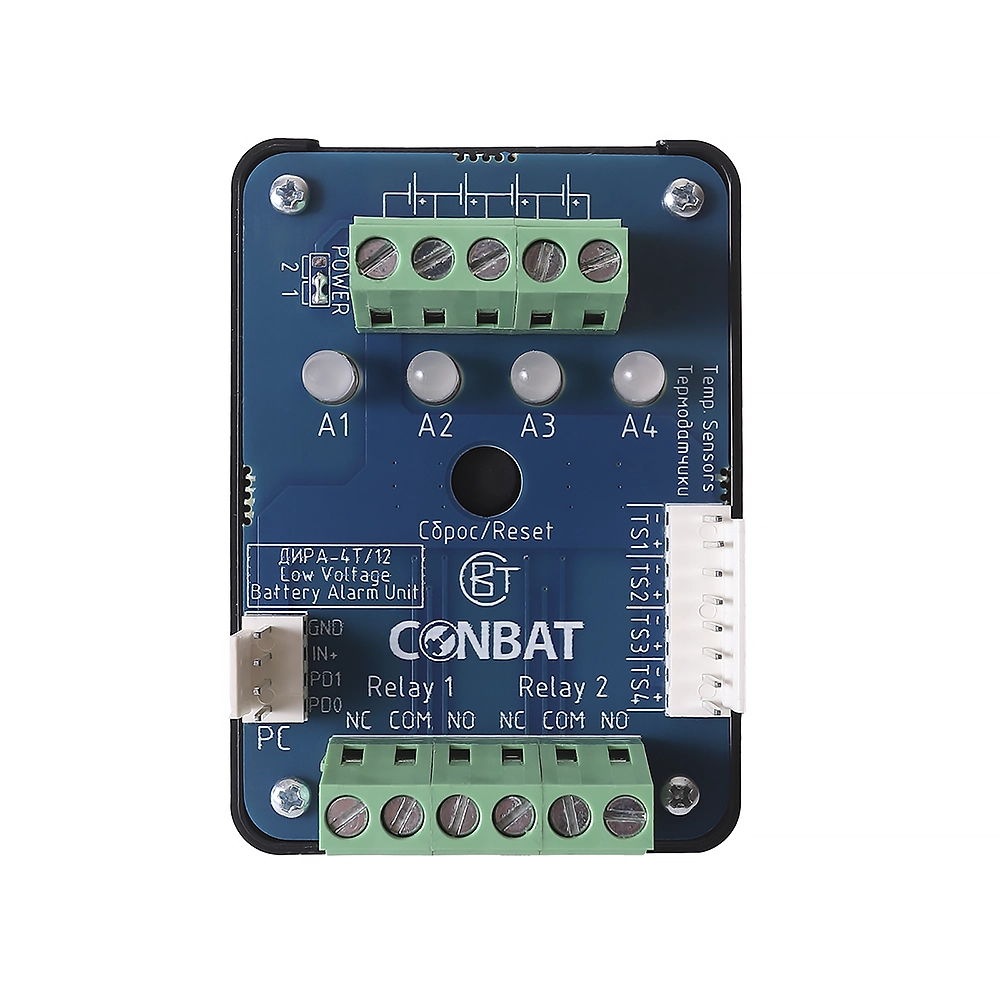

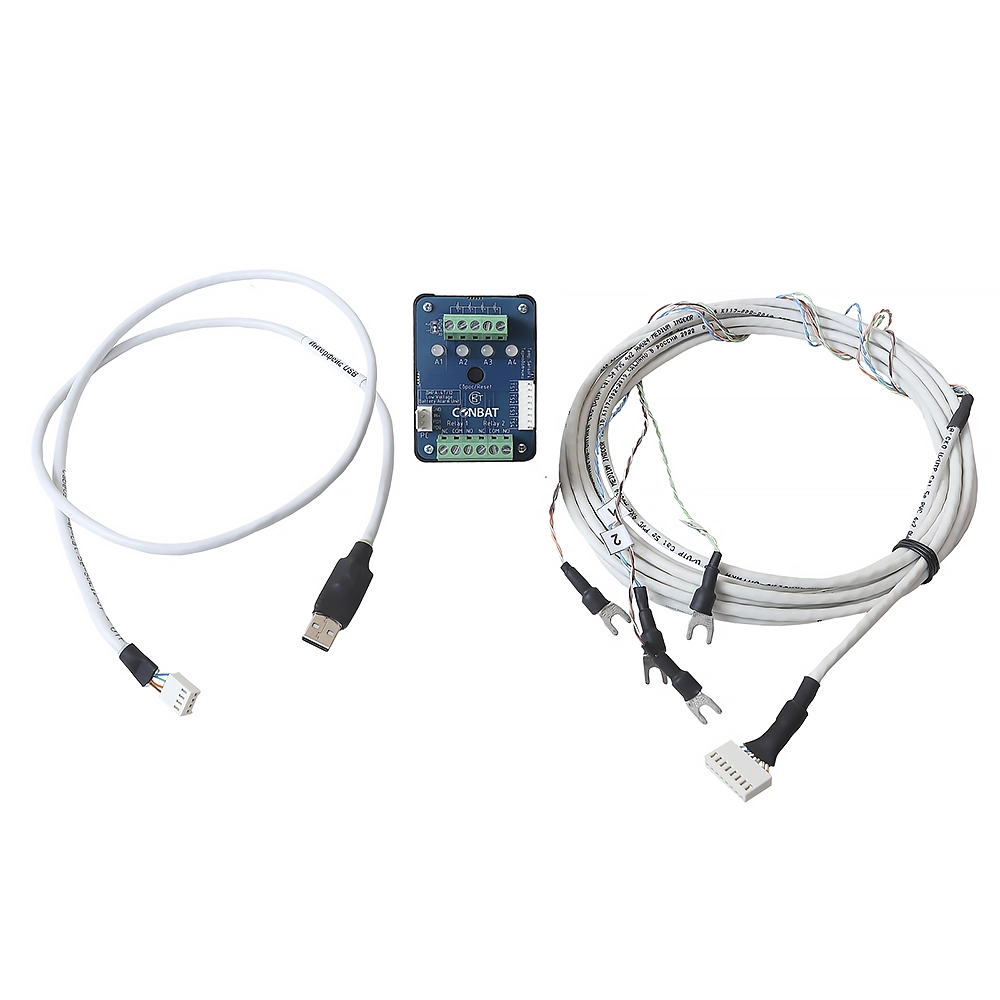

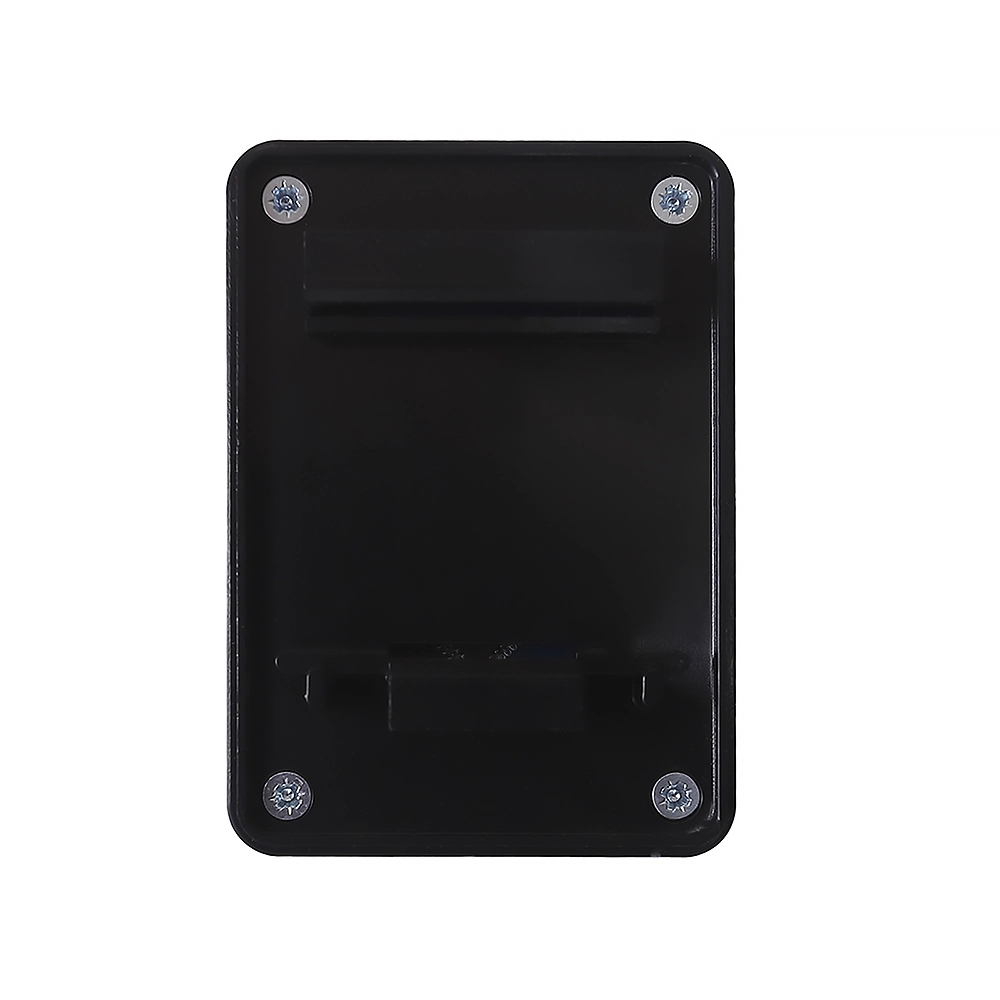

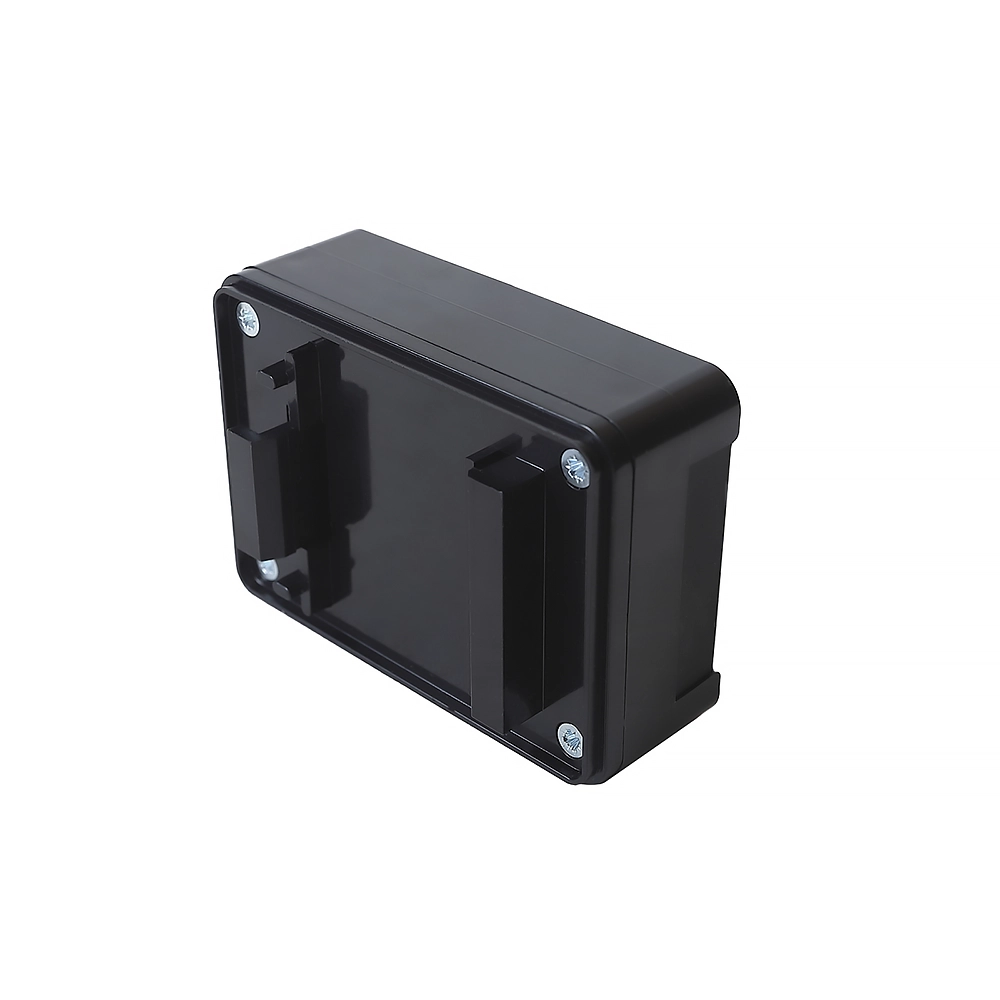

Датчик-индикатор разряда аккумулятора Conbat ДИРА-4Т
Технические характеристики
| Назначение | Удаленный мониторинг состояния АБ, индикация разряда, контроль напряжения и температуры |
| Номинальное рабочее напряжение | 6В (ДИРА-4Т/6), 12В (ДИРА-4Т/12) |
| Диапазон измерения напряжения | 4-12В (6В модель), 5-16В (12В модель) |
| Количество каналов измерения напряжения | 4 |
| Количество температурных датчиков | 4 (DS18B20) |
| Диапазон измерения температуры | 1-80°C |
| Интерфейс подключения | RS-485 (Modbus - опционально) |
| Количество реле | 2 |
| Защита от переполюсовки | есть |
| Потребляемый ток | 12 мА |
| Госреестр СИ |
Оформляется аттестат испытательного оборудования Узнать подробней |
| Страна производства | Китай |
Преимущества
О приборе Conbat ДИРА-4Т
Датчики и устройства индикации разряда аккумуляторных батарей «ДИРА» предназначены для удаленного мониторинга состояния АБ, регистрации событий и индикации состояния стационарных свинцово-кислотных аккумуляторов (изменения уровней напряжения, температуры).
Устройство контролирует текущее значение напряжения аккумулятора и температуру на клеммах, сравнивая их с заданными пороговыми значениями. При выходе за установленные пределы устройство изменяет свое состояние и выдает сигнал через светодиодную индикацию и релейные выходы.
ДИРА-4Т поддерживает два режима работы: стационарный буферный и стационарный циклический (с индикацией уровня заряда). Устройство может одновременно контролировать до 4 аккумуляторов.
Эксплуатация устройства должна проводиться специалистами, ознакомленными с руководством по эксплуатации. Устройство предназначено для стационарного использования в жилых, общественных и промышленных зданиях и сооружениях, включая неотапливаемые помещения.
Преимущества
- Одновременный контроль до 4 аккумуляторов
- Контроль напряжения и температуры
- Два режима работы: буферный и циклический
- Два релейных выхода для подключения к системам мониторинга
- Защита от переполюсовки
Режимы работы
- Стационарный буферный - для АБ, работающих в буферном режиме
- Стационарный циклический - для АБ, работающих в циклическом режиме с индикацией уровня заряда
Области применения
- Системы телекоммуникаций и связи
- Энергетика
- Промышленное оборудование
- Медицинское оборудование
- Другие системы с бесперебойным электропитанием
Преимущества прибора Conbat ДИРА-4Т
Светодиодная индикация
Для удобства использования устройство оснащено светодиодной индикацией, которая поддерживает несколько режимов работы: постоянное зеленое свечение, мигание зеленым, постоянное красное свечение и мигание красным.
Релейные выходы
Устройство имеет 2 релейных выхода для подключения к системе мониторинга. Реле изменяют состояние в зависимости от типа аварии (критическая или некритическая).
Контроль температуры

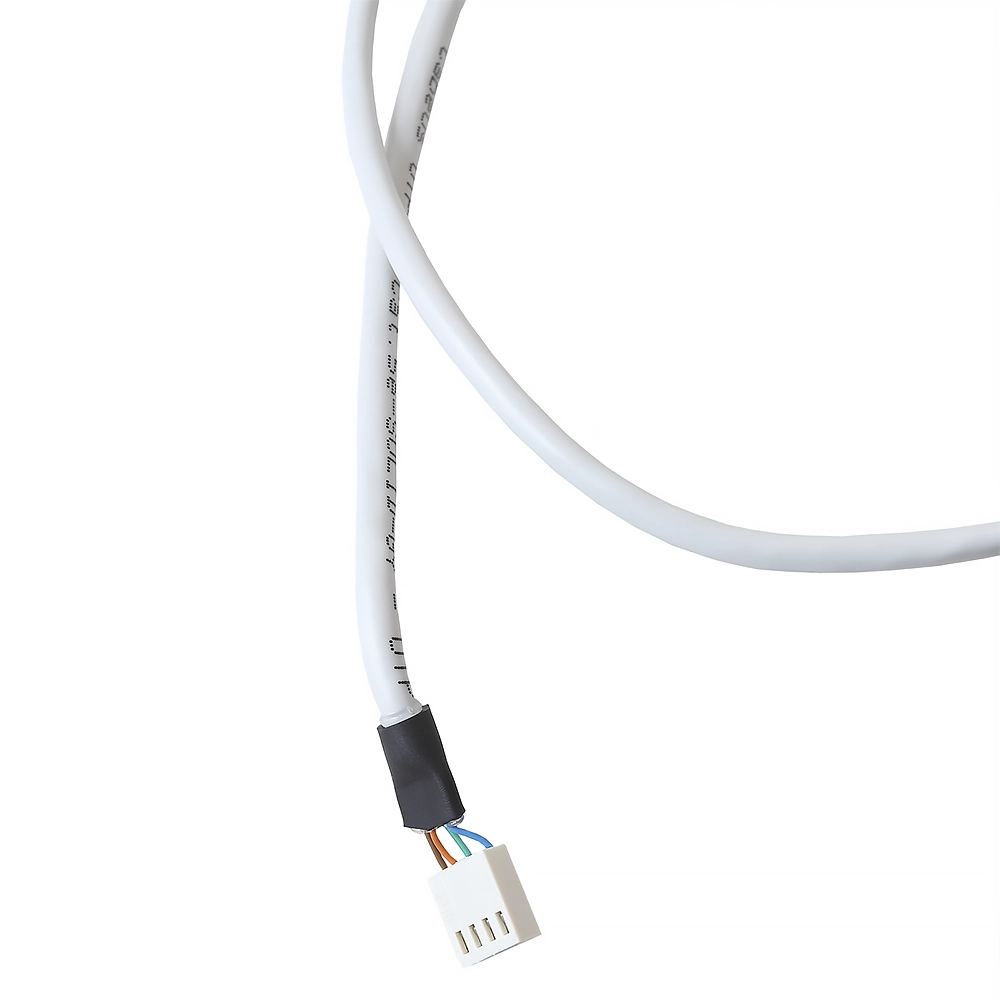

ДИРА-4Т использует выносные термодатчики DS18B20 для контроля температуры на отрицательных клеммах аккумуляторов. Доступны комплекты с длиной кабеля 2, 3, 4 или 5 метров.
Программное обеспечение
Для настройки устройства используется программное обеспечение ДИРА v. 2.0, которое позволяет устанавливать пороговые значения напряжения и температуры, задержки срабатывания и другие параметры.
Технические характеристики
| Параметр | ДИРА-4Т/12 | ДИРА-4Т/6 |
|---|---|---|
| Номинальное рабочее напряжение, В | 12 | 6 |
| Диапазон измерения напряжения, В | 5-16 | 4-12 |
| Относительная погрешность напряжения | 1% | |
| Диапазон измерения температуры, °C | 1-80 | |
| Абсолютная погрешность температуры, °C | 0,5 | |
| Количество измерительных каналов напряжения | 4 | |
| Количество температурных датчиков | 4 | |
| Авария по высокому напряжению, В | 6-16 | 5-12 |
| Авария по низкому напряжению, В | 5-15 | 4-11 |
| Авария по высокой температуре, °C | 6-16 | |
| Авария по низкой температуре, °C | 5-15 | |
| Количество реле | 2 | |
| Ток коммутации реле, мА | 400 | |
| Интерфейс подключения | RS-485 | |
| Протокол Modbus | опция | |
| Таймер срабатывания, с | 5-15 | |
| Защита от переполюсовки | есть | |
| Потребляемый ток, мА | 12 | |
| Режим работы | Постоянный долговременный | |
| Климатическое исполнение | УХЛ 3.1 | |
Документация
| № п.п. | Наименование документа | Файл |
|---|---|---|
| Руководство по эксплуатации | ||
| 1 | Руководство по эксплуатации CONBAT ДИРА-4Т | CONBAT_ДИРА-4T_Manual_RU |
| Файлы для CONBAT мод ДИРА-4Т | ||
| 2 | Программное обеспечение для работы с приборами CONBAT ДИРА-4T | CONBAT_DIRA_WIZARD_v1_0.ZIP |
Видео
▶
Обзор разрядно-диагностические устройства аккумуляторных батарей "CONBAT"
▶
CONBAT vs TORKEL: как увеличить ток разряда аккумуляторов?
▶
CONBAT: как правильно подключать датчики АКБ?
▶
CONBAT: как исключить "сдохший" аккумулятор из цепи и продолжить разряд?
▶
CONBAT: порядок подключения аккумуляторов и настройка параметров разряда.
▶
Отзыв о 6-ти летней эксплуатации РДУ CONBAT
Информация для заказа
| № п.п. | Модель | Артикул | Название продукта |
|---|---|---|---|
| ПРИБОРЫ | |||
| 1 | ДИРА-4Т/12 | ДИРА-4Т/12 | Датчик индикации разряда аккумуляторных батарей, 12В (4 канала измерения напряжения, температуры, RS-485) |
| 2 | ДИРА-4Т/12 Modbus | ДИРА-4Т/12 Modbus | Датчик индикации разряда аккумуляторных батарей, 12В (4 канала измерения напряжения, температуры, RS-485, Modbus) |
| 3 | ДИРА-4Т/6 | ДИРА-4Т/6 | Датчик индикации разряда аккумуляторных батарей, 6В (4 канала измерения напряжения, температуры, RS-485) |
| 4 | ДИРА-4Т/6 Modbus | ДИРА-4Т/6 Modbus | Датчик индикации разряда аккумуляторных батарей, 6В (4 канала измерения напряжения, температуры, RS-485, Modbus) |
| АКСЕССУАРЫ | |||

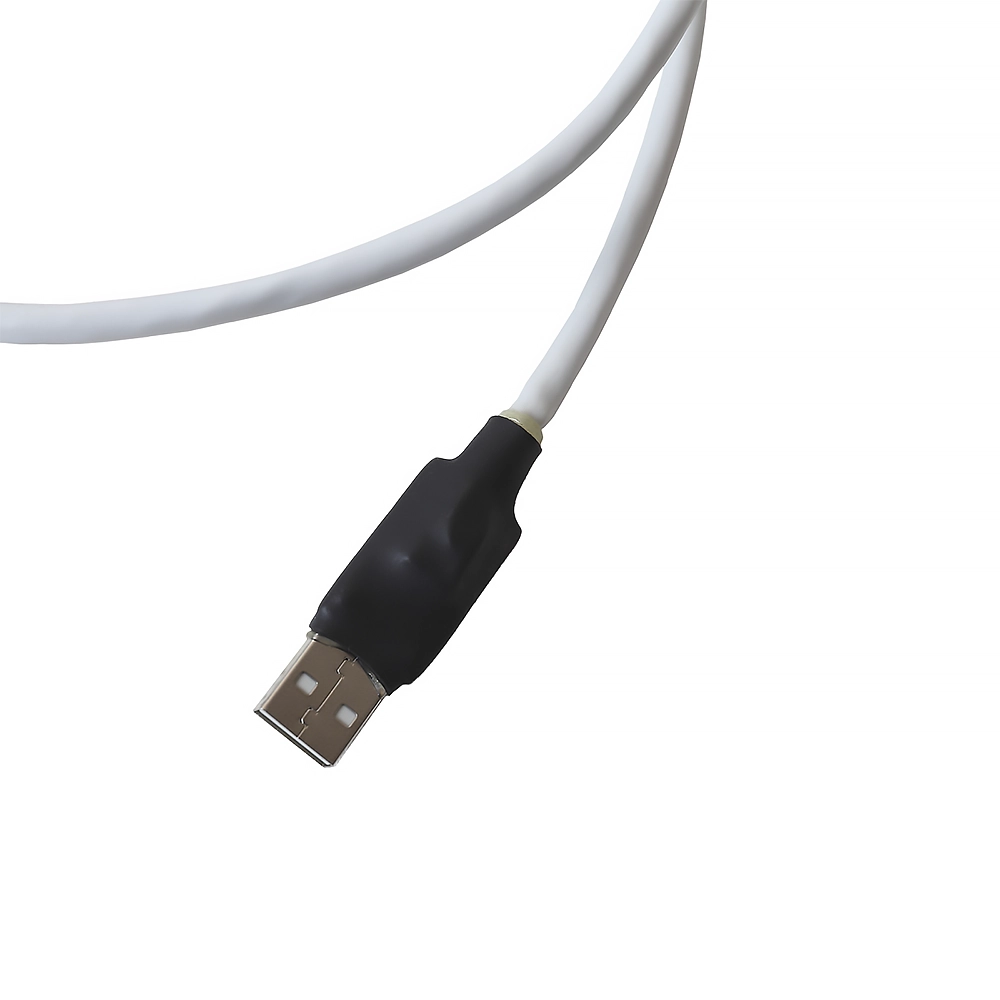

| 5 | BS-USB-UART-1 | BS-USB-UART-1 | Интерфейс USB с гальванической развязкой |
| 6 | BS-TMP-2 | BS-TMP-2 | Комплект выносных термодатчиков ДИРА 2м |
| 7 | BS-TMP-3 | BS-TMP-3 | Комплект выносных термодатчиков ДИРА 3м |
| 8 | BS-TMP-4 | BS-TMP-4 | Комплект выносных термодатчиков ДИРА 4м |
| 9 | BS-TMP-5 | BS-TMP-5 | Комплект выносных термодатчиков ДИРА 5м |
