| Поддерживаемые типы батарей |
|
| Диапазон напряжения | 6-15 В |
| Ток холодной прокрутки | от 1 до 400 А, шаг 1А |
| Диапазон тестируемых емкостей | 0,5-400 Ач |
| Температура | от 0 до 100 °C, шаг 1°C |
| Нагрузочные испытания | 50,100,200,300,400 А |
| Класс защиты по IP | IP20 |
| Погрешность измерения напряжения | ± 0,1 % (приведенная) |
| Погрешность измерения тока | ± 0,5 % (приведенная) |
| Габаритные размеры |
|
| Масса |
|
| Гарантийный срок | 2 года + 3 года дополнительной гарантии за дополнительную оплату |
| Госреестр СИ |
Оформляется аттестат испытательного оборудования Узнать подробней |

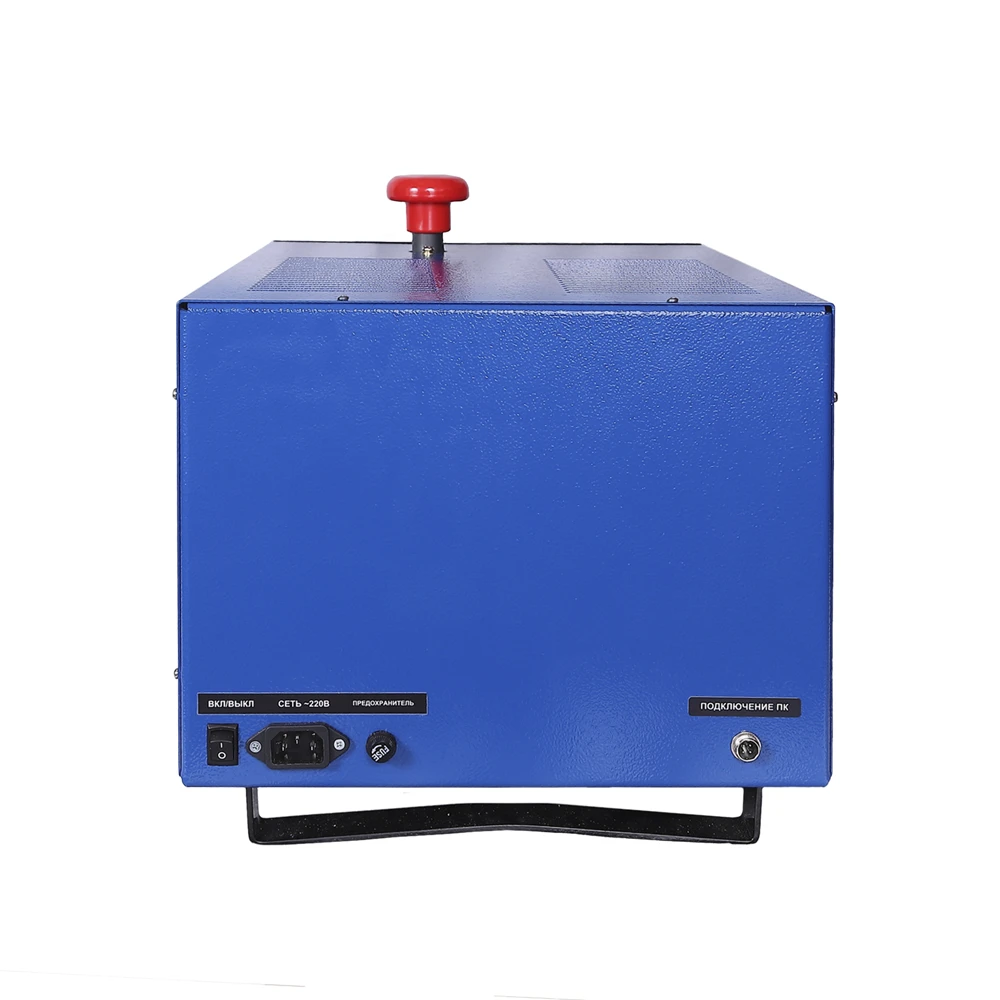

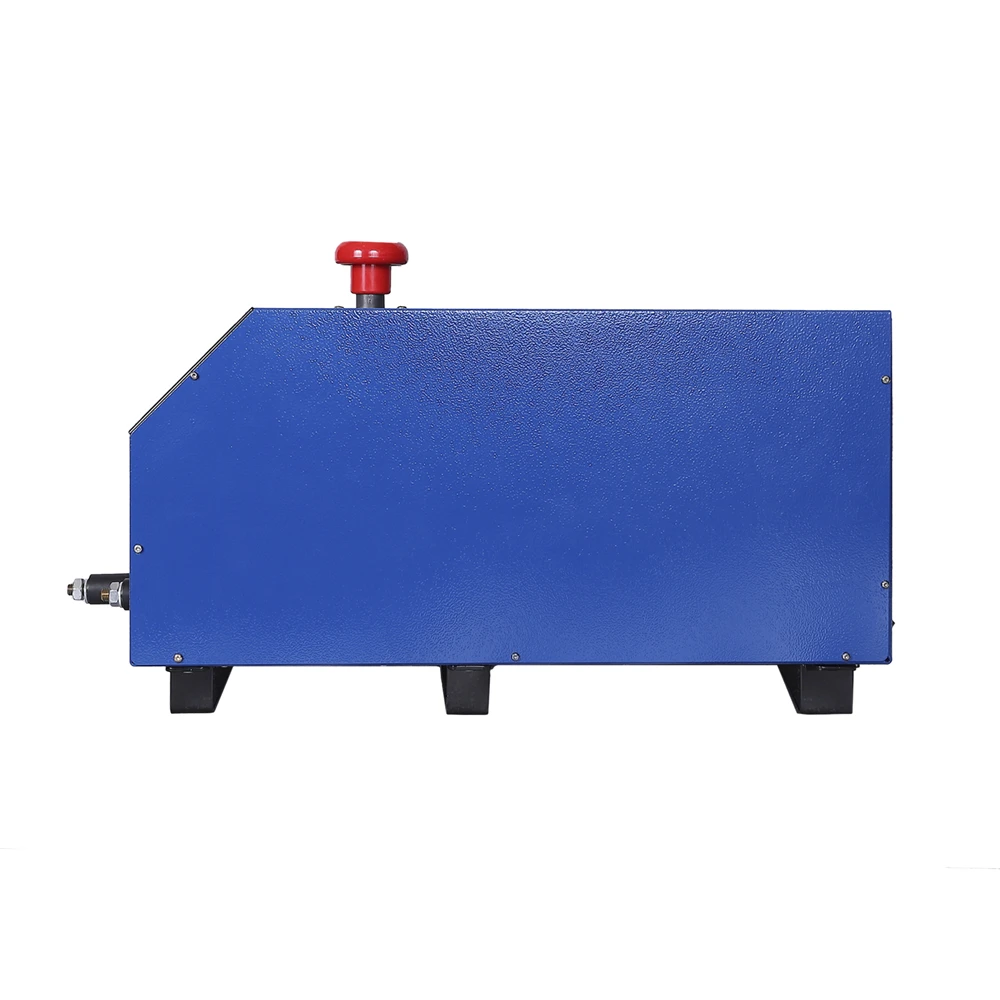

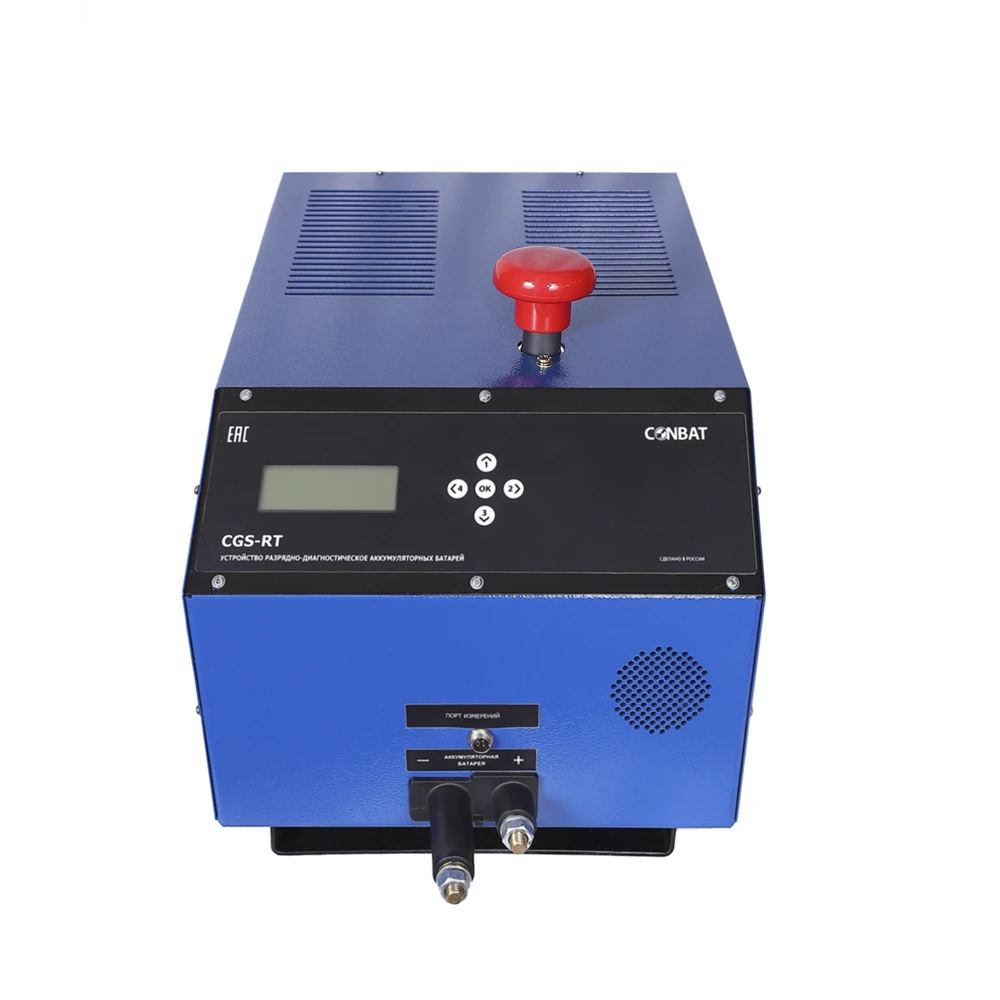

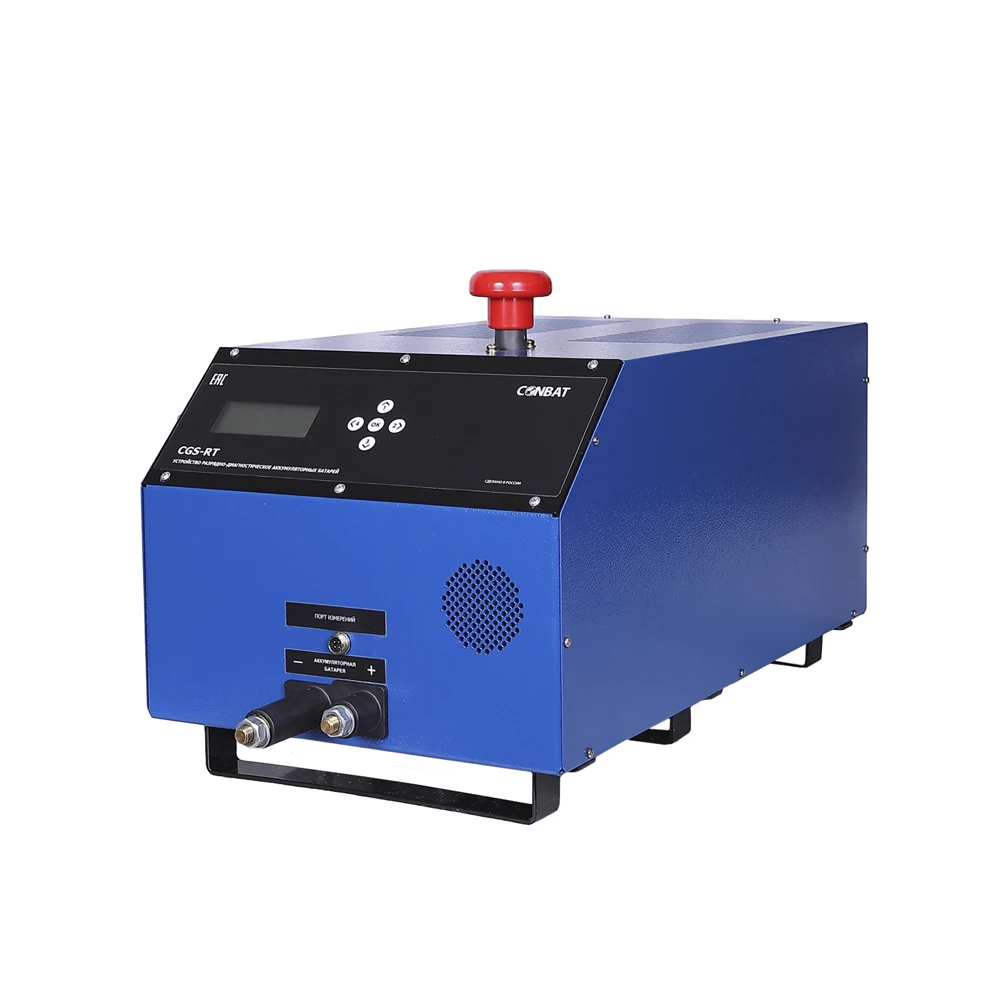

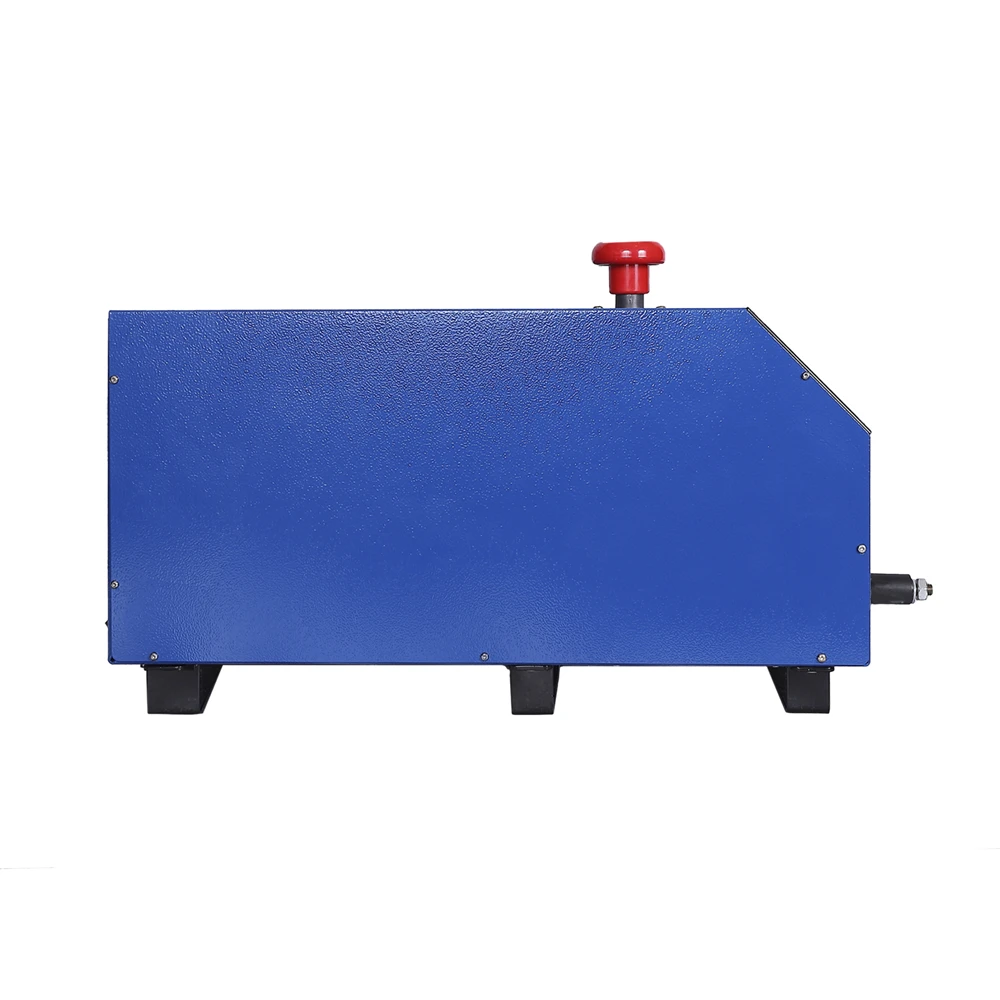

Разрядно-диагностическое устройство CONBAT CGS-RT — это современный прибор, предназначенный для проведения контрольных разрядов, определения фактической емкости и комплексной диагностики аккумуляторных батарей любого типа.
CONBAT CGS-RT объединяет в одном корпусе мощную электронную нагрузку и высокоточную систему измерения напряжения на каждом элементе батареи в реальном времени. Это позволяет полностью автоматизировать процесс испытаний, ранее требовавший участия нескольких специалистов, и получать объективные данные для прогнозирования срока службы АКБ и планирования их замены.
Устройство обеспечивает полный цикл испытаний, соответствующий требованиям ГОСТ:
Полная диагностика свинцово-кислотных (WET, AGM, GEL, EFB), никелевых (Cd, MH) и литий-ионных аккумуляторов. Один прибор для лаборатории, обслуживающей разнородный парк оборудования — от ИБП и телекоммуникаций до стартерных батарей.
Приведенная погрешность измерения напряжения ±0,1%, тока ±0,5%. Конструкция и документация устройства позволяют внести его в Госреестр СИ как испытательное оборудование, что критично для аккредитованных лабораторий и ответственных испытаний.
Компактные габариты (530×320×340 мм) и вес 25 кг. Прибор работает от сети 220В и не требует сложной интеграции. Вы можете проводить испытания непосредственно на объекте, избегая дорогостоящего демонтажа и транспортировки тяжелых аккумуляторных батарей.
Многоуровневая защита от перегрева, переполюсовки, перенапряжения и короткого замыкания. Четкий интерфейс и пошаговые инструкции на дисплее минимизируют риски ошибок оператора. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
| Параметр | Значение |
|---|---|
| Модель прибора | CGS-RT |
| Поддерживаемые типы аккумуляторных батарей |
|
| Диапазон напряжения | 6-15 В |
| Ток холодной прокрутки | от 1 до 400 А, шаг 1А |
| Диапазон тестируемых емкостей | 0,5-400 Ач |
| Температура | от 0 до 100 °C, шаг 1°C |
| Нагрузочные испытания | 50,100,200,300,400 А |
| Погрешность измерения напряжения | ± 0,1 % (приведенная) |
| Погрешность измерения силы тока | ± 0,5 % (приведенная) |
| Класс защиты по IP | IP20 |
| Температурный режим работы | от 0°C до +40 °C |
| Срок службы | 5 лет |
| Габаритные размеры |
|
| Масса |
|
| Комплектация |

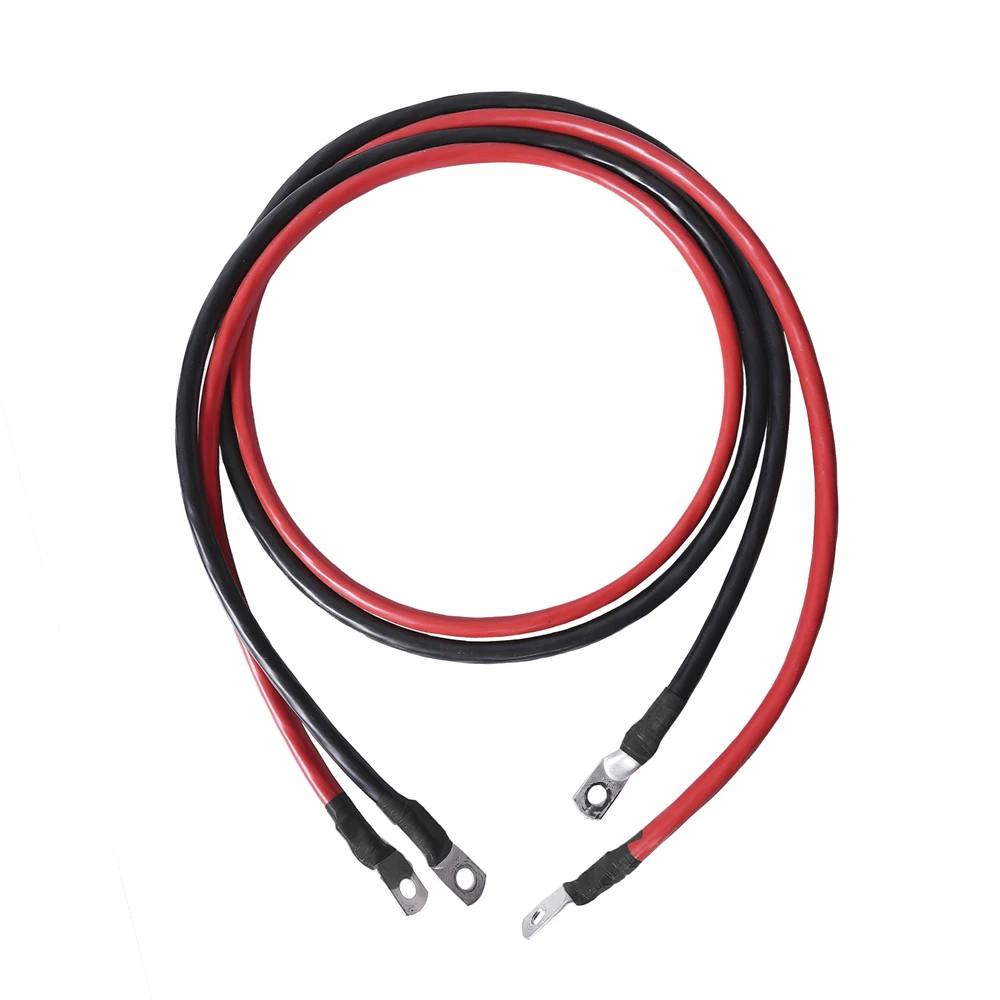

Разрядно-диагностическое устройство аккумуляторных батарей CONBAT CGS-RT– 1 шт. Кабель питания 220В, L = 1,2 м – 1 шт. Комплект кабелей датчика напряжения 1 шт., L = 3 м – 1 шт. Комплект силовых проводов марки ПуГВнг 1х45 кв. мм. (красный /черный) подключения АБ L = 3 м, - 2шт. Индивидуальная упаковка (картонная) – 1 шт. Руководство по эксплуатации РДУ – 1 шт. Свидетельство о первичной метрологической поверке** – 1 шт. * Комплектация устройства может незначительно изменяться производителем без уведомления потребителя. ** Допускается передача потребителю в электронном виде (см www.conbat.ru/docs.html ) |
| № п.п. | Наименование документа | Файл |
|---|---|---|
| Руководство по эксплуатации | ||
| 1 | Руководство по эксплуатации CONBAT мод. | Пока файлов нет, но скоро добавим |
▶
Обзор разрядно-диагностические устройства аккумуляторных батарей "CONBAT"
▶
CONBAT vs TORKEL: как увеличить ток разряда аккумуляторов?
▶
CONBAT: как правильно подключать датчики АКБ?
▶
CONBAT: как исключить "сдохший" аккумулятор из цепи и продолжить разряд?
▶
CONBAT: порядок подключения аккумуляторов и настройка параметров разряда.
▶
Отзыв о 6-ти летней эксплуатации РДУ CONBAT
| № п.п. | Модель | Артикул | Название продукта |
|---|---|---|---|
| ПРИБОРЫ | |||
| 1 | CGS-RT | CGS-RT | Разрядно-диагностическое устройство аккумуляторных батарей CONBAT CGS-RT (комплект составных силовых кабелей сечением 40мм2 – 3 м, датчик напряжения 3м, кабель питания 220В) |
| АКСЕССУАРЫ | |||
| Программное обеспечение | |||
| 2 | BW | BW1 | Подписка Battery Wizard Online на 01 мес на 1 прибор BCT |
| 3 | BW | BW12 | Подписка Battery Wizard Online на 12 мес на 1 прибор BCT |
| 4 | BW | BW24 | Подписка Battery Wizard Online на 24 мес на 1 прибор BCT |
| 5 | BW | BW60 | Подписка Battery Wizard Online на 60 мес на 1 прибор BCT |
| Услуги поддержки пользователей | |||
| 6 | CBSUP | CBSUP-01 | Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 1 месяц) |
| 7 | CBSUP | CBSUP-12 | Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 12 месяцев) |
| 8 | CBSUP | CBSUP-24 | Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 24 месяцев) |
| 9 | CBSUP | CBSUP-60 | Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 60 месяцев) |
| Серверные решения | |||
| 10 | - | LIC-BWO-1 | Серверная лицензия Battery Wizard Online |
| 11 | - | SER-BWO-1 | Сервер с предустановленной и развернутой системой |
| 12 | - | SER-BWO-2 | Работы по развертыванию Battery Wizard Online на сервере заказчика |
| 13 | - | SER-BWO-3 | Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 1 месяц) |
| 14 | - | SER-BWO-4 | Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 12 месяцев) |
| 15 | - | SER-BWO-5 | Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 60 месяцев) |
