Товар находится в архиве (продажа приостановлена)
Замена - CONBAT BCT-48/150 MINI
| Поддерживаемые типы батарей |
|
| Режимы тестирования |
|
| Режим мониторинга | Наблюдение за процессами заряда/разряда |
| Количество одновременно тестируемых групп |
|
| Диапазон тестируемых емкостей | от 5 Ач до 1500 Ач (при параллельном включении до 5 приборов или дополнительных блоков нагрузки - до 7 500 Ач) |
| Максимальный ток разряда в диапазоне напряжений |
(20 - 40) В / 75 А, (40 - 60) В / 150 А |
| Максимальный ток разряда аккумуляторов | до 750 А с применением дополнительных внешних токовых клещей 600А и дополнительных блоков нагрузки |
| Передача данных | Интерфейсы обмена данными с ПК : RS485, USB |
| Управление режимами работы | Сенсорный экран с русскоязычными меню управления и отображения информации |
| Габаритные размеры |
|
| Масса |
|
| Гарантийный срок | 2 года + 3 года дополнительной гарантии (при условии выполнения ТО в сервисном центре поставщика) |
| Госреестр СИ | № 89453-23 |
| Страна производства |
|
Интеллектуальное разрядно-диагностическое устройство Conbat BCT-48/150 предназначено для проведения нагрузочного тестирования, измерения остаточной ёмкости и диагностики аккумуляторных батарей в телекоммуникационных, энергетических и промышленных системах. Устройство совмещает в себе функции мощного электронного нагрузочного блока и автоматического измерителя параметров каждой ячейки батареи. Модель BCT-48/150 работает в диапазоне 20–60 В и поддерживает разрядные токи до 150 А, что делает её универсальным инструментом для большинства систем на 24 В и 48 В.
Модель BCT-48/150 работает в диапазоне 20–60 В постоянного тока, обеспечивая нагрузку до 75 А при 20–40 В и до 150 А при 40–60 В. Это делает прибор оптимальным для тестирования типовых 48-вольтовых телеком-и ИБП-систем.
Прибор способен питаться напрямую от тестируемой группы АКБ, что удобно при проверках в полевых условиях без доступа к сети 220 В.

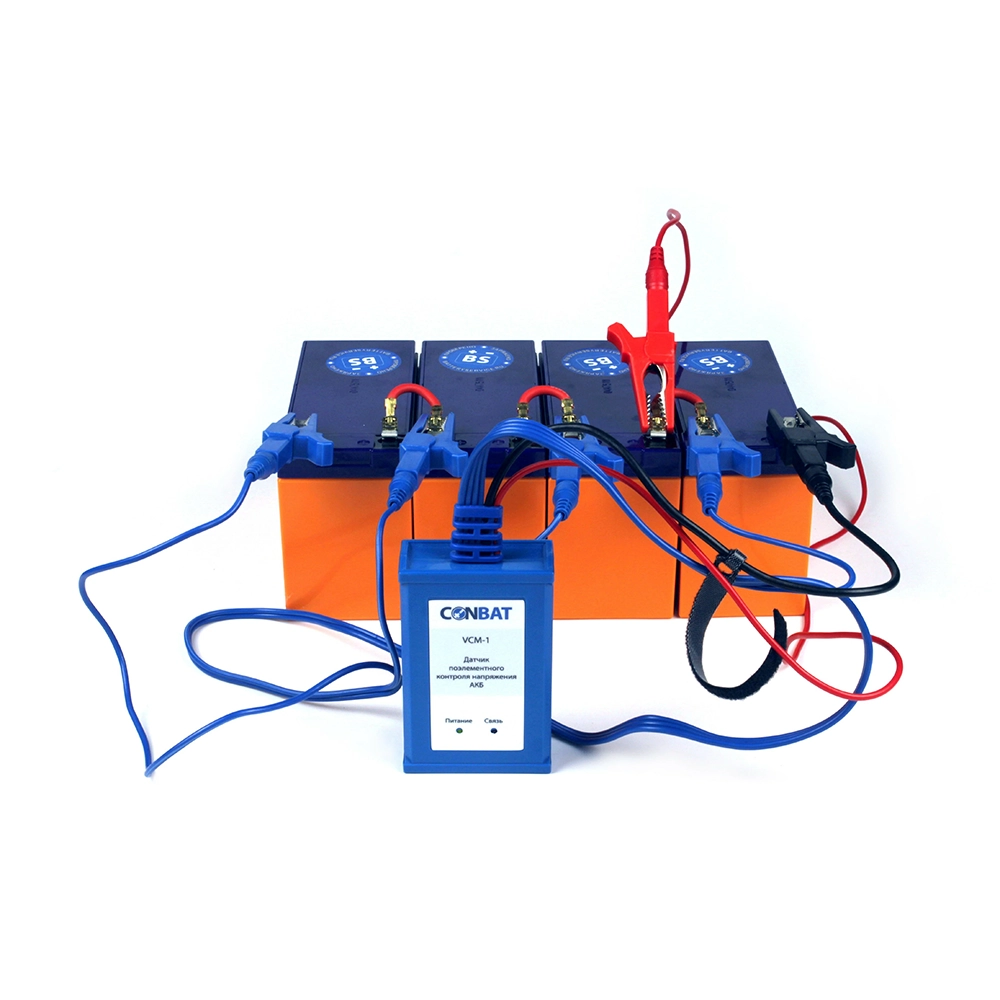

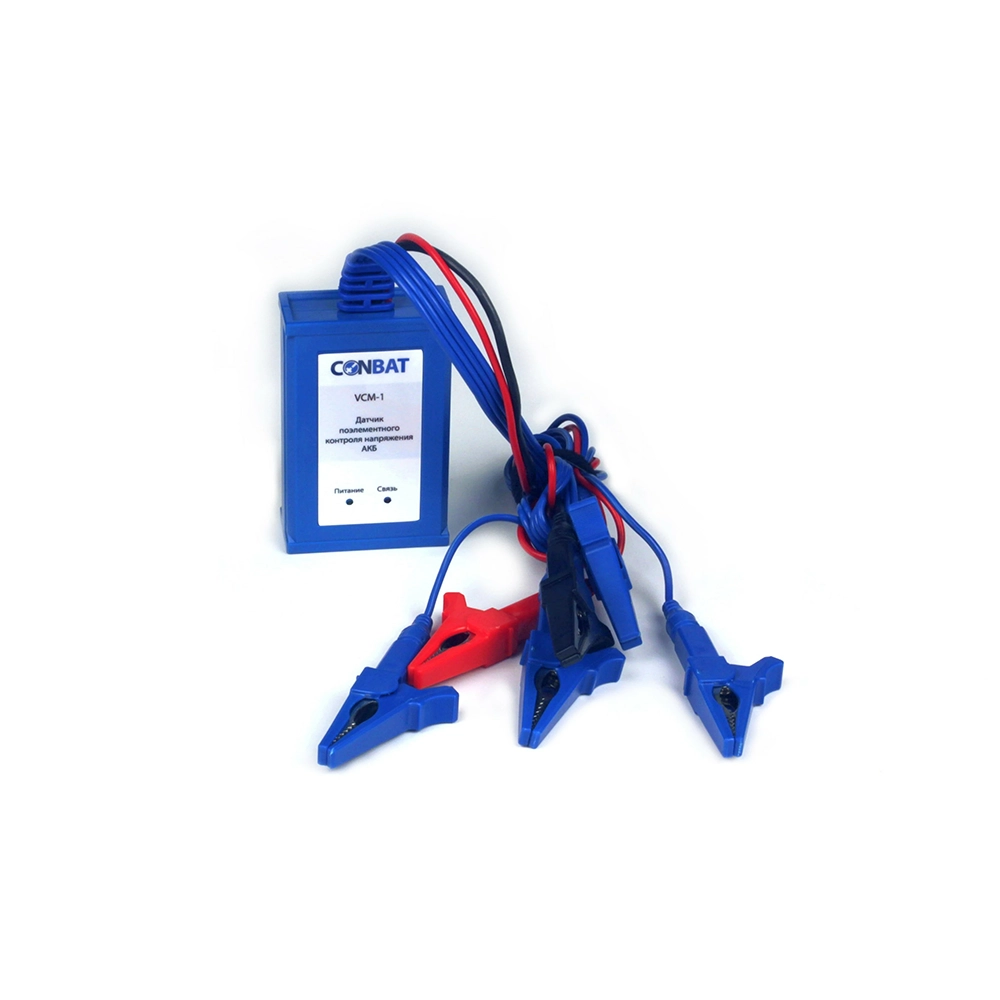

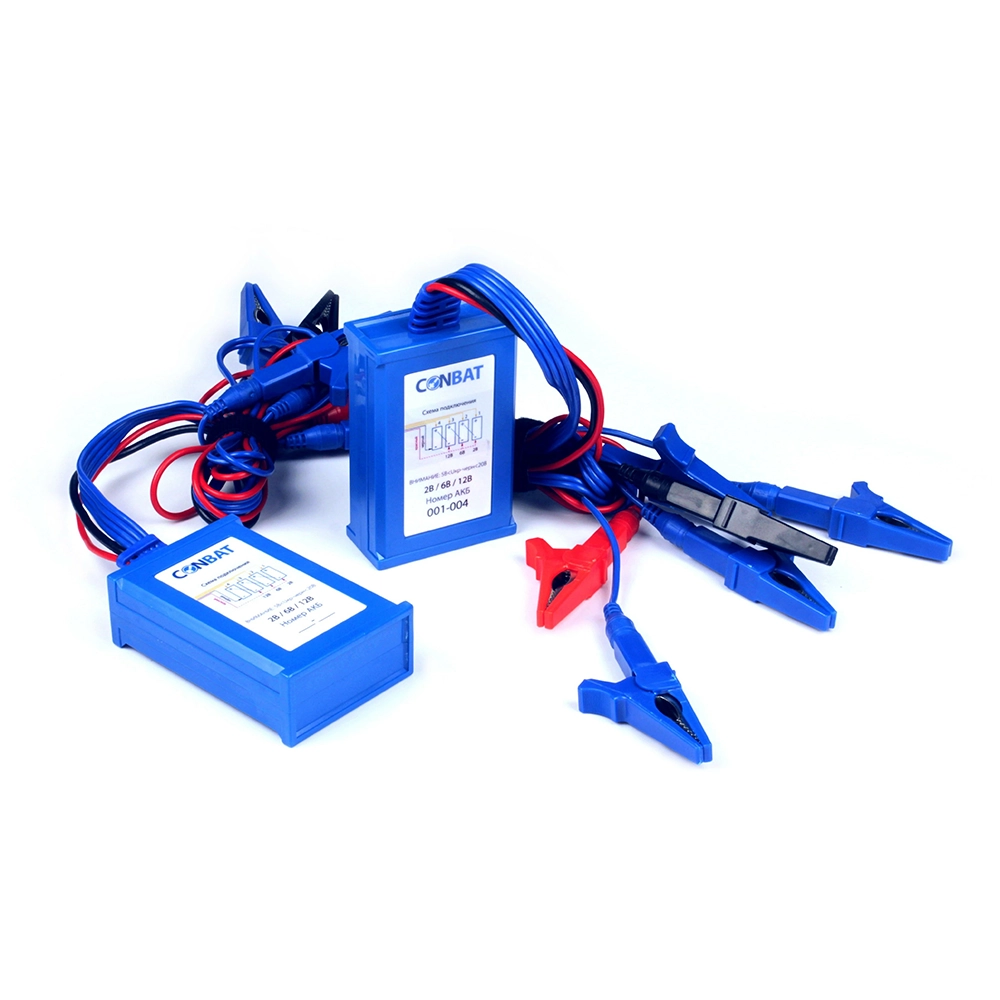

В комплекте предусмотрено 6 датчиков VCM-1 для контроля напряжения на каждом аккумуляторе и дополнительный модуль для измерения тока с помощью клещей СС200.
Результаты испытаний можно выгружать на USB-носитель или в облачный сервис batterywizard.ru для хранения, анализа и формирования отчётов.
При габаритах 524×224×395 мм и весе 13 кг прибор легко транспортировать и использовать в сервисных выездах или лабораториях.
| Параметр | Значение |
|---|---|
| Модель прибора | BCT-48/150 |
| Наименование прибора в каталоге продукции | Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BCT-48/150 (20-40В/75A, 40-60В/150A, 6+1 датчиков, токовые клещи 200А) |
| Сегмент рынка для использования прибора | ТЕЛЕКОММУНИКАЦИИ |
| Назначение прибора | Устройство разрядно-диагностическое (тестер) аккумуляторов и аккумуляторных батарей (АКБ) |
| Функции прибора | Тестирование аккумуляторов в режиме разряда |
| Тестируемые типы аккумуляторов и АКБ |
Свинцово-кислотные: стартерные, тяговые, стационарные технологии SLA, WET, AGM, GEL, EFB, Ca-Ca и т.п. Никель-кадмиевые, никель-металлгидридные, никель-солевые; Литий-ионные: литий-полимерные, литий-титанатные, литий-железо-фосфатные, литий-марганец-кобальтовые, литий-сернистые, литий-тионилхлоридные и т.п. |
| Режимы тестирования (испытания) аккумуляторов и АКБ |
Разряд постоянным током Разряд постоянной мощностью Разряд постоянным сопротивлением (по заказу) |
| Режим мониторинга | Наблюдение за процессами заряда/разряда |
| Диапазон ёмкости тестируемых аккумуляторов / АКБ | от 5 Ач до 1500 Ач (при параллельном включении до 5 приборов или дополнительных блоков нагрузки - до 7 500 Ач) |
| Количество одновременно тестируемых групп АКБ |
До 2-х групп в режиме разряда (240 аккумуляторов максимум) до 4-х групп в режиме мониторинга (240 аккумуляторов в группе максимум) |
| Количество радиочастотных каналов передачи информации от беспроводных датчиков мониторинга 2В элементов/ 6В 12В блоков | 4 радиочастотных канала (№1 - 433,1 МГц, №2 - 433,4 МГц, №3 - 433,8 МГц, №4 - 434,2 Мгц) |
| Количество измерительных каналов мониторинга 2В элементов / 6В,12В блоков (максимальное) | В комплектации KIT = 24 (6 шт. 4-х канальных датчиков мониторинга) |
| Диапазон регулирования (программирования) напряжения разряда: | (20 - 60) В Автоматическое определение напряжения прибором при подключении к нему тестируемой аккумуляторной батареи |
| Диапазон регулирования тока разряда аккумулятора | (1 - 150) А Регулировка тока плавная во всем диапазоне, с шагом 0.1 А, выполняется изменением значения параметра на сенсорном дисплее прибора |
| Максимальный ток разряда аккумуляторов | до 750 А с применением дополнительных внешних токовых клещей 600А и дополнительных блоков нагрузки |
| Максимальный ток разряда в диапазоне напряжений |
(20 - 40) В / 75 А, (40 - 60) В / 150 А |
| Максимальная мощность разряда в диапазоне напряжений | (20 - 40) В / 3000 Вт, (40 - 60) В / 9000 Вт |
| Диапазон регулирования тока заряда аккумулятора | отсутствует функция заряда аккумулятора |
| Максимальный ток заряда в диапазоне напряжений | отсутствует функция заряда аккумулятора |
| Измеряемые и регистрируемые параметры тестируемого аккумулятора |
Напряжение постоянного тока, В (РДУ CONBAT) Напряжение постоянного тока, В (Датчик поэлементного мониторинга/контроля аккумулятора SLA, NiCd, Li-ION) Сила постоянного тока, А (РДУ CONBAT) Разряд / Заряд Сила постоянного тока, А (Токовые клещи) Разряд / Заряд Время, Сек |
| Погрешность измерения напряжения постоянного тока прибора | не более ± 0,1 % (приведенная погрешность) |
| Погрешность измерения напряжения постоянного тока датчика мониторинга аккумулятора | не более ± 0,1 % (приведенная погрешность) |
| Погрешность измерения силы постоянного тока разряда-заряда аккумулятора прибора | не более ± 0,5 % (приведенная погрешность) |
| Погрешность измерения силы постоянного тока токовых клещей | не более ± 0,5 % (приведенная погрешность) |
| Погрешность регистрации времени в процессе тестирования аккумулятора | не более 10 сек в сутки (абсолютная погрешность) |
| Диапазон рабочих напряжений электропитания прибора |
Сеть переменного тока с напряжением (176÷286) В и частотой 50 Гц В диапазоне напряжений (18÷50) В постоянного тока от подключенных к прибору тестируемых аккумуляторных батарей |
| Рассчитываемые параметры аккумулятора на основе измерений |
Емкость аккумулятора или аккумуляторной батареи, Ач Мощность разряда, Вт |
| Потребляемая мощность прибора | 5 Вт в режиме холостого хода, мощность одного вентилятора охлаждения прибора 11 Вт (Всего: 2 х 11 = 22 Вт) |
| Защита |
от импульсных перенапряжений в сети переменного тока 220 В от подключения аккумулятора к прибору в обратной полярности от короткого замыкания в цепи разряда аккумулятора от перегрева (отключение прибора при температуре 85°С) Степень защиты оболочки прибора по ГОСТ 14254 – IP20 |
| Условия эксплуатации |
Температура окружающего воздуха, °С: Рабочая (– 0…+40) °С; Предельная (-5…+50) °С. Относительная влажность окружающего воздуха: не более 75 % при 15 °С, не более 98 % при 25 °С. Без конденсата Атмосферное давление: (84…107) кПа, (630…800) мм рт. ст. |
| Условия хранения |
В соответствии с требованиями ГОСТ 15150: В заводской упаковке, в складских помещениях при температуре воздуха (+5 ... +40) °С Относительная влажность воздуха – не более 95% при 30 °С |
| Условия транспортирования |
В соответствии с ГОСТ 15150 и ГОСТ 23170-78: условия транспортирования - С Температура окружающего воздуха (-40…+50) °С; Относительная влажность воздуха – не более 95% при 30 °С Атмосферное давление – 84…107 кПа, (630…800) мм рт. ст. |
| Передача данных | Интерфейсы обмена данными с ПК: RS485, USB |
| Управление режимами работы | Сенсорный экран с русскоязычными меню управления и отображения информации |
| Наработка на отказ | Не менее 25 000 часов при номинальном значении напряжения электропитания |
| Габаритные размеры |
(ВхШхГ) мм без упаковки: 524х224х395 мм (ВхШхГ) мм в упаковке (транспортном кейсе): 700х370х670 мм |
| Масса |
Без упаковки : 13 кг В упаковке : 39 кг |
| Гарантийный срок | 2 года + 3 года дополнительной гарантии (при условии выполнения ТО в сервисном центре поставщика) |
| Комплектация |
Разрядно-диагностическое устройство Conbat BCT-48/150 - 1 шт. Кабель питания устройства сетевой 220 В 50Гц - 1 шт. Комплект силовых кабелей (красный, черный) подключения АКБ - 1 комплект Комплект проводов измерительных (красный, черный) - 1 комплект Руководство по эксплуатации РДУ CONBAT - 1 шт. Транспортировочный кейс - 1 шт. Беспроводные датчики поэлементного контроля VCM-1 - 1 комплект Токоизмерительные клещи 200A - 1 шт. Лицензия ПО Battery Wizard Online тариф "STANDART" - 1 ключ (электронный) |
| Дополнительная комплектация по заказу (ОПЦИИ) |
Сертификат о первичной метрологической поверке прибора - 1 экз. оригинал Токовые клещи 50А, 100А, 200А, 600А Проводные датчики поэлементного контроля VCM-1W - 1 компл. (1,6,12,30 шт.) Беспроводные датчики поэлементного контроля NiCd батарей VCM-1 NiCd - (1,6,12,30 шт.) - опционально, по дополнительному заказу Кабель сигнализации CBL-1 - (1 - 5) шт. Кабель управления для параллельного включения приборов CBL-2 - 1 шт. |
| № п.п. | Наименование документа | Файл |
|---|---|---|
| Руководство по эксплуатации | ||
| 1 | Руководство по эксплуатации CONBAT мод. BCT | CONBAT_ВСТ_Manual_RU |
▶
