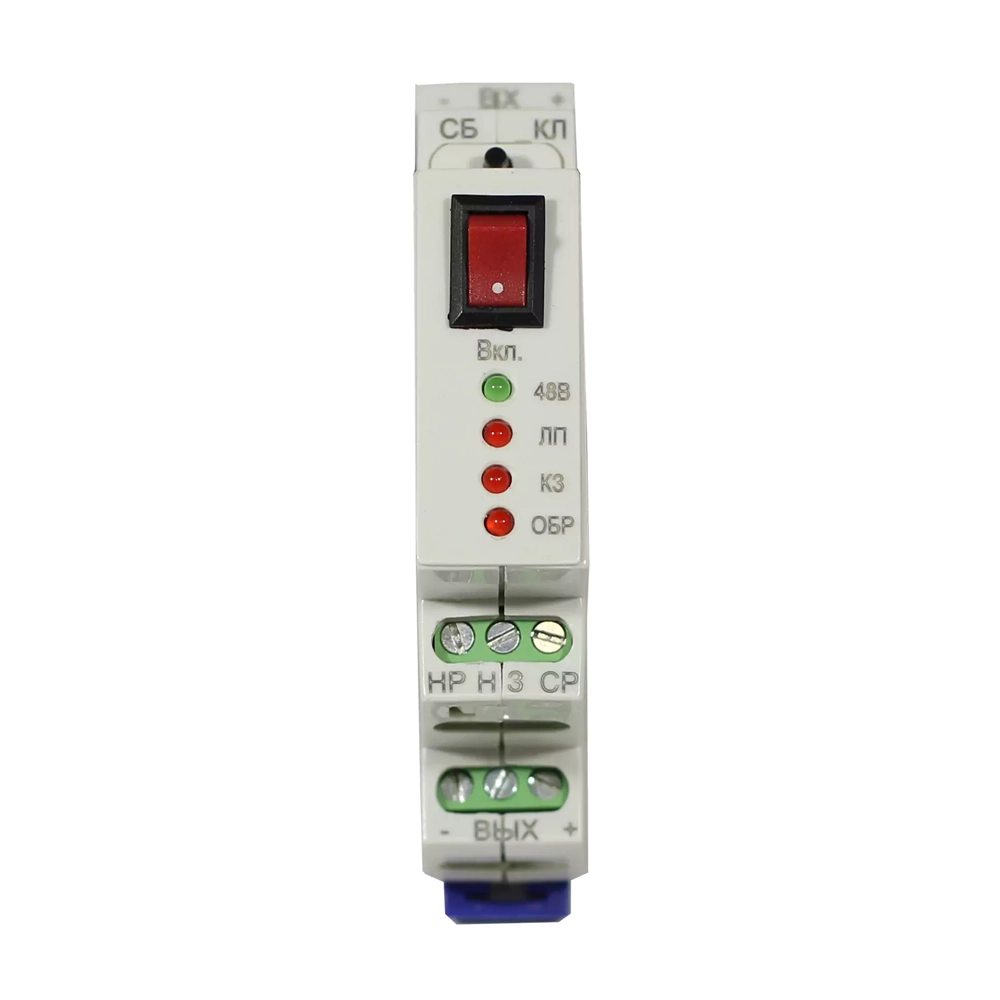

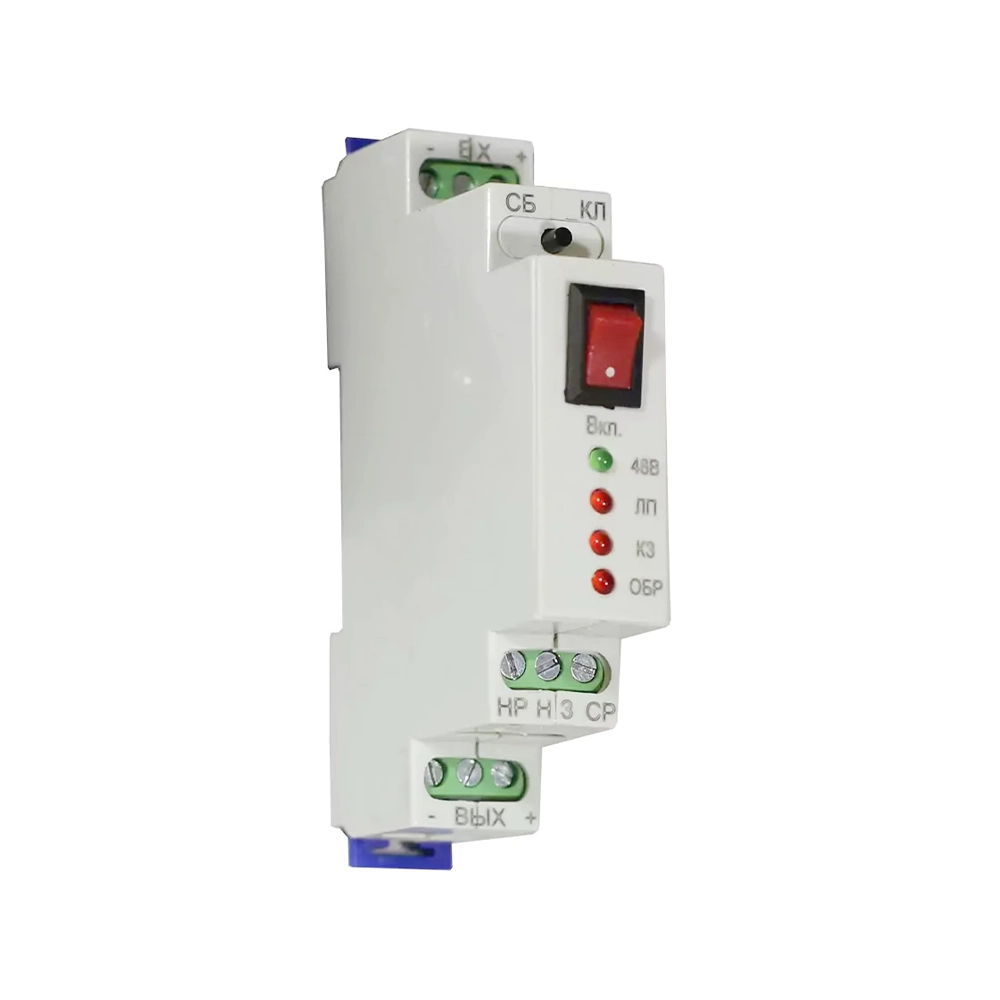

УЗК-СОМ мод.А1 — устройство контроля одной линии светодиодных заградительных огней напряжением 48В со встроенным многоразовым предохранителем (полимерный позистор) и ограничителем выходного напряжения. Это микропроцессорная версия блока управления заградительным освещением, разработанная с учётом опыта эксплуатации приборов серии В.
Устройство предназначено для установки в щите управления на DIN-рейку. Оно обеспечивает защиту линии от короткого замыкания (многократного действия), контроль перегорания ламп, обрыва линии и КЗ, а также имеет функцию калибровки значений контролируемого тока. Визуальная светодиодная индикация и «сухие» контакты (беспотенциальные) позволяют интегрировать УЗК-СОМ в систему диспетчеризации.
Применение многоразовых предохранителей исключает необходимость замены автоматических выключателей и сокращает стоимость обслуживания. Встроенный ограничитель выходного напряжения защищает светодиодные лампы от перенапряжения.
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения, В | 42 — 72 (пост. ток) |
| Диапазон выходного рабочего напряжения, В | 42 — 59 |
| Максимальный рабочий ток, А | 1,0 |
| Потребляемая мощность, не более, Вт | 1,5 |
| Диапазон значений контролируемого тока, мА | 25 – 1000 |
| Погрешность установки контролируемого тока, % | ±5 |
| Макс. напряжение в цепи "сухих контактов", В | 120/240 (пост./перем.) |
| Макс. коммутируемый ток "сухих контактов", А | 0,5 / 1,0 |
| Сопротивление ключа (разомкн./замкн.), Ом | 2 000 000 / 0,05 |
| Вес, не более, кг | 0,1 |
| Размеры ДхШхВ, мм | 66 х 18 х 90 |
| Исполнение | DIN-рейка, УХЛ 3.1 |
| Класс защиты | IP20 |
| УЗИП II/III класса, кА | нет |
| Наработка на отказ, часов | 150 000 |
| Срок службы | 5 лет |
При заказе укажите артикул, соответствующий необходимым вам параметрам
| Артикул | Кол-во линий | Особенности |
|---|---|---|
| УЗК-СОМ мод.А1 | 1 | DIN, IP20, 1А, ограничитель напряжения, многоразовый предохранитель |
