Разрядно-диагностическое устройство аккумуляторных батарей Conbat BCT-C-1000/80

Технические характеристики

Поддерживаемые типы батарей	Свинцово-кислотные: стартерные, тяговые, стационарные технологии SLA, WET, AGM, GEL, EFB, Ca-Ca и т.п. Никель-кадмиевые, никель-металлгидридные, никель-солевые Литий-ионные: литий-полимерные, литий-титанатные, литий-железо-фосфатные, литий-марганец-кобальтовые, литий-сернистые, литий-тионилхлоридные и т.п.
Режимы тестирования	Разряд постоянным током Разряд постоянной мощностью Заряд по методу IU Цикл разряд-заряд
Режим мониторинга	Наблюдение за процессами заряда/разряда
Количество одновременно тестируемых групп	До 2-х групп в режиме разряда (240 аккумуляторов максимум) До 2-х групп в режиме мониторинга (240 аккумуляторов в группе максимум)
Диапазон тестируемых емкостей	от 5 Ач до 800 Ач (при параллельном включении до 5 приборов или дополнительных блоков нагрузки — до 4000 Ач)
Максимальный ток разряда в диапазоне напряжений	(200-1000) В / 80 А
Максимальный ток заряда в диапазоне напряжений	(200-1000) В / 80 А
Максимальный ток разряда аккумуляторов	до 680 А с применением дополнительных внешних токовых клещей 600А и дополнительных блоков нагрузки
Передача данных	Интерфейсы обмена данными с ПК: RS485, USB
Управление режимами работы	Сенсорный экран с русскоязычными меню управления и отображения информации
Габаритные размеры	без упаковки: нет данных
Масса	Без упаковки: нет данных
Гарантийный срок	2 года + 3 года дополнительной гарантии (при условии выполнения ТО в сервисном центре поставщика)
Госреестр СИ	Оформляется аттестат испытательного оборудования Узнать подробней
Страна производства	Китай (от 1 шт) Россия (от 5 шт)

Попробовать бесплатно Запросить КП Купить

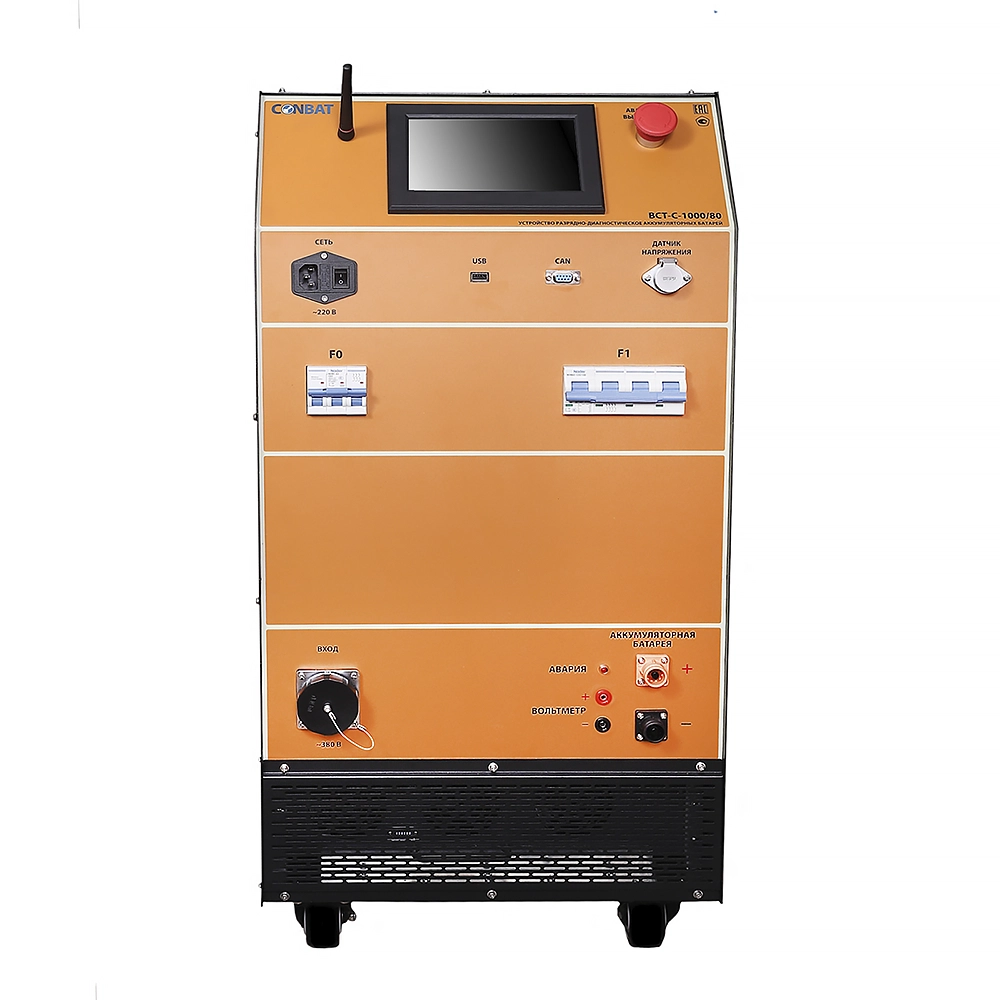

О приборе Conbat BCT-C-1000/80

Разрядное устройство аккумуляторных батарей Conbat BCT-C-1000/80 - это профессиональное разрядно-зарядное устройство от Conbat, предназначенное для комплексного тестирования, обслуживания и восстановления аккумуляторных батарей. Устройство работает в широком диапазоне напряжений от 200 до 1000В и способно проводить разряд токами до 80А, что делает его универсальным решением для высоковольтных аккумуляторных систем. Этот прибор сочетает в себе функции мощной нагрузочной вилки, разрядного устройства для измерения емкости и зарядного устройства для последующего восстановления АКБ.

Преимущества

Признание большинства энергетических, телекоммуникационных и нефтегазовых компаний
Бесплатное обучение
Полностью автоматический режим работы исключает необходимость ручной стабилизации тока и постоянного контроля со стороны персонала.
Возможность одновременного тестирования двух групп АКБ.
Высокая точность измерений - обеспечение надежных результатов тестирования.
В прибор встроено зарядное устройство, обеспечивающее проведение циклов «заряд–разряд».

Экономическая эффективность внедрения

Срок окупаемости: 6-18 месяцев за счет предотвращения одного серьезного простоя
Экономия на обслуживании: до 40% за счет целевой замены только проблемных элементов
Срок службы АКБ: увеличение на 15-20% при регулярном обслуживании

Режимы и функции

Режим разряда постоянным током - основной режим для точного определения остаточной емкости аккумуляторной батареи (в Ач). Разряд ведется до достижения заданного конечного напряжения или в течение установленного времени.
Режим разряда постоянной мощностью - оценка времени резервирования систем бесперебойного питания (ИБП).
Поэлементный мониторинг состояния каждого элемента аккумулятора во время разряда и заряда
Беспроводной сбор данных - мониторинг напряжений отдельных моноблоков аккумуляторов
Специализированное ПО BatteryWizzard для контроля процесса, построения графиков, формирования отчетов и архивирования результатов.

Решаемые задачи

Ввод в эксплуатацию новых аккумуляторных батарей - гарантия соответствия заявленным характеристикам
Плановое профилактическое обслуживание - регулярная проверка состояния и емкости АКБ для прогнозирования их срока службы.
Подготовка аккумуляторов к утилизации - обоснованное списание оборудования
Проведение нагрузочного тестирования оборудования - проверка работоспособности под максимальной нагрузкой
Аудит парка АКБ - комплексная оценка состояния всех аккумуляторов в системе для планирования замены.
Диагностика проблемных батарей - выявление дефектных или слабых элементов в группе.
Прогнозирование остаточного ресурса АКБ.

Подробнее

Преимущества прибора Conbat BCT-C-1000/80

Широкий диапазон применения

Диапазон рабочих напряжений 200-1000В и ток разряда до 80А охватывает подавляющее большинство стационарных аккумуляторных батарей, используемых в энергетике, телекоммуникациях и на промышленных объектах.

Глубокий поэлементный контроль

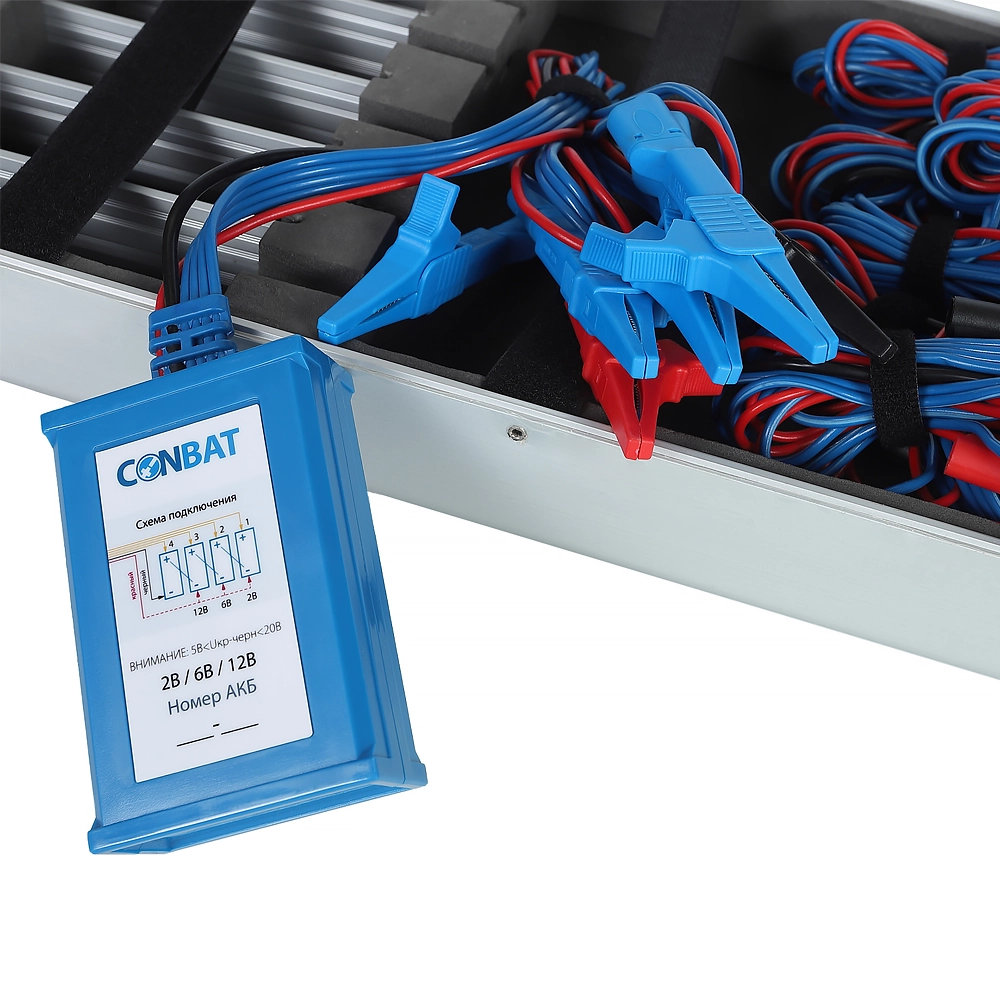

С помощью беспроводных датчиков VCM-1 устройство в реальном времени отслеживает напряжение на каждом отдельном элементе (банке) аккумуляторной батареи. Это позволяет точно выявить слабое звено в цепи, которое может деградировать быстрее других.

Интеграция с ПО Battery Wizard Online

Специализированное ПО Battery Wizard Online batterywizard.ru обеспечивает контроль процесса разряда/заряда, формирование отчетов и хранение данных.

Технические характеристики

Параметр	Значение
Модель прибора	BCT-C-1000/80
Наименование прибора в каталоге продукции	Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BCT-C-1000/80 (200-1000В/80A, беспроводные датчики, токовые клещи)
Сегмент рынка для использования прибора	СТАЦИОНАРНЫЕ АККУМУЛЯТОРНЫЕ БАТАРЕИ
Назначение прибора	Устройство разрядно-диагностическое (тестер) аккумуляторов и аккумуляторных батарей (АКБ)
Функции прибора	Тестирование аккумуляторов в режиме разряда, заряда, цикла разряд-заряд и мониторинга
Тестируемые типы аккумуляторов и АКБ	Свинцово-кислотные: стартерные, тяговые, стационарные технологии SLA, WET, AGM, GEL, EFB, Ca-Ca и т.п. Никель-кадмиевые, никель-металлгидридные, никель-солевые; Литий-ионные: литий-полимерные, литий-титанатные, литий-железо-фосфатные, литий-марганец-кобальтовые, литий-сернистые, литий-тионилхлоридные и т.п.
Режимы тестирования (испытания) аккумуляторов и АКБ	Разряд постоянным током Разряд постоянной мощностью Заряд по методу IU Цикл разряд-заряд
Режим мониторинга	Наблюдение за процессами заряда/разряда
Диапазон ёмкости тестируемых аккумуляторов / АКБ	от 5 Ач до 800 Ач (при параллельном включении до 5 приборов или дополнительных блоков нагрузки — до 4000 Ач)
Количество одновременно тестируемых групп АКБ	До 2-х групп в режиме разряда (240 аккумуляторов максимум) До 2-х групп в режиме мониторинга (240 аккумуляторов в группе максимум)
Диапазон регулирования (программирования) напряжения разряда:	(200-1000) В Автоматическое определение напряжения прибором при подключении к нему тестируемой аккумуляторной батареи
Диапазон регулирования тока разряда аккумулятора	(0-80) А Регулировка тока плавная во всем диапазоне, с шагом 0.1 А, выполняется изменением значения параметра на сенсорном дисплее прибора
Максимальный ток разряда аккумуляторов	до 680 А с применением дополнительных внешних токовых клещей 600А и дополнительных блоков нагрузки
Максимальный ток разряда в диапазоне напряжений	(200-1000) В / 80 А
Максимальная мощность разряда в диапазоне напряжений	(200-1000) В / 80000 Вт
Диапазон регулирования тока заряда аккумулятора	(0-80) А Регулировка тока плавная во всем диапазоне, с шагом 0.1 А
Максимальный ток заряда в диапазоне напряжений	(200-1000) В / 80 А
Измеряемые и регистрируемые параметры тестируемого аккумулятора	Напряжение постоянного тока, В (РДУ CONBAT) Напряжение постоянного тока, В (Датчик поэлементного мониторинга/контроля аккумулятора SLA, NiCd) Сила постоянного тока, А (РДУ CONBAT) Разряд / Заряд Сила постоянного тока, А (Токовые клещи) Разряд / Заряд Время, Сек
Погрешность измерения напряжения постоянного тока прибора	не более ± 0,1 % (приведенная погрешность)
Погрешность измерения напряжения постоянного тока датчика мониторинга аккумулятора	не более ± 0,1 % (приведенная погрешность)
Погрешность измерения силы постоянного тока разряда-заряда аккумулятора прибора	не более ± 0,1 % (приведенная погрешность)
Погрешность измерения силы постоянного тока токовых клещей	не более ± 0,5 % (приведенная погрешность)
Погрешность регистрации времени в процессе тестирования аккумулятора	не более 10 сек в сутки (абсолютная погрешность)
Диапазон рабочих напряжений электропитания прибора	Сеть переменного тока с напряжением (176÷286) В и частотой 50 Гц, Сеть переменного тока 380 В
Рассчитываемые параметры аккумулятора на основе измерений	Емкость аккумулятора или аккумуляторной батареи, Ач Мощность разряда, Вт
Потребляемая мощность прибора	5 Вт в режиме холостого хода, 11 Вт на 1 вентилятор в режиме охлаждения, но не более 500 Вт
Защита	от импульсных перенапряжений в сети переменного тока 220 В от подключения аккумулятора к прибору в обратной полярности от короткого замыкания в цепи разряда аккумулятора от перегрева (отключение прибора при температуре 85°С) Степень защиты оболочки прибора по ГОСТ 14254 – IP20
Условия эксплуатации	Температура окружающего воздуха, °С: Рабочая (0…+40) °С; Предельная (-5…+50) °С. Относительная влажность окружающего воздуха: не более 75 % при 15 °С, не более 98 % при 25 °С. Без конденсата Атмосферное давление: (84…107) кПа, (630…800) мм рт. ст.
Условия хранения	В соответствии с требованиями ГОСТ 15150: В заводской упаковке, в складских помещениях при температуре воздуха (+5 ... +40) °С Относительная влажность воздуха – не более 80% при 25 °С
Условия транспортирования	В соответствии с ГОСТ 15150: Температура окружающего воздуха (-40…+50) °С; Относительная влажность воздуха – не более 95% при 30 °С Атмосферное давление – 84…107 кПа, (630…800) мм рт. ст.
Передача данных	Интерфейсы обмена данными с ПК: RS485, USB
Управление режимами работы	Сенсорный экран с русскоязычными меню управления и отображения информации
Наработка на отказ	Не менее 25 000 часов при номинальном значении напряжения электропитания
Габаритные размеры	без упаковки: нет данных
Масса	Без упаковки: нет данных
Гарантийный срок	2 года + 3 года дополнительной гарантии (при условии выполнения ТО в сервисном центре поставщика)

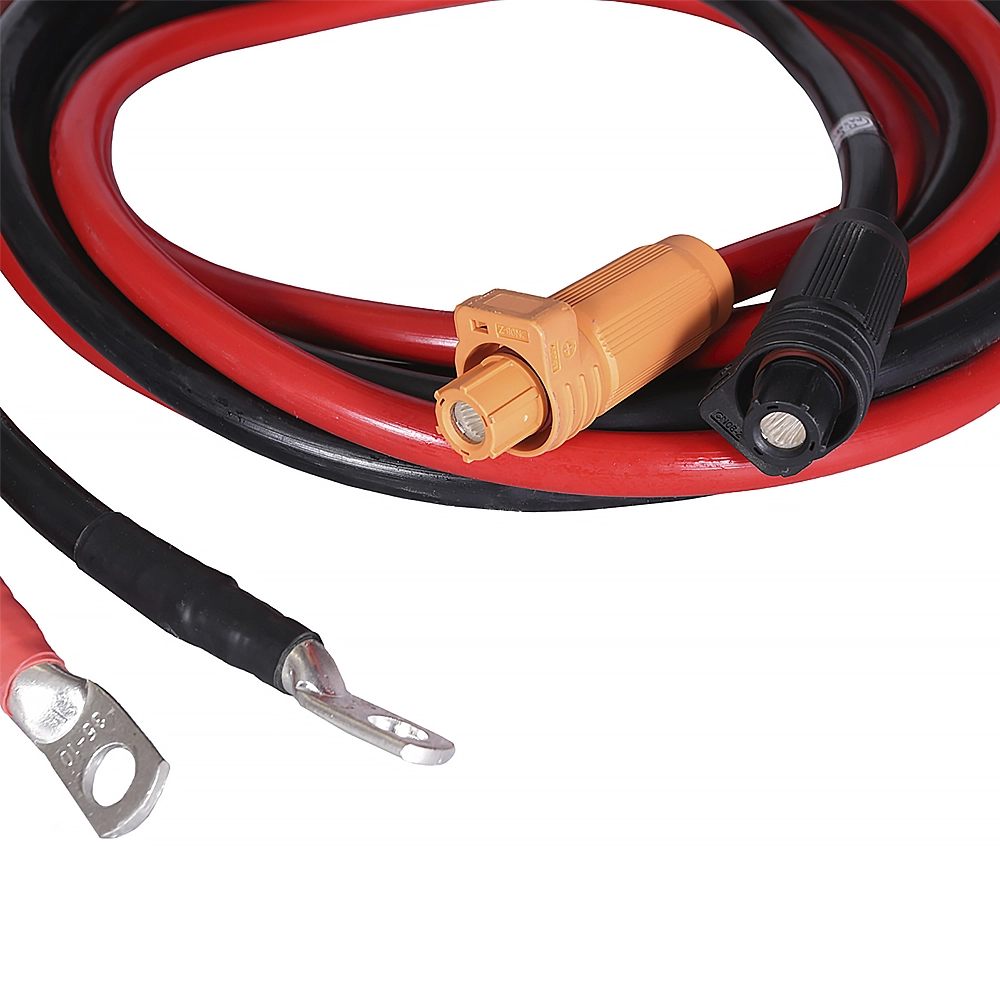

Комплектация	Нагрузочный блок BCT-C – 1 шт. Кабель питания устройства 220 В – 1 шт. Кабель питания устройства 380 В – 1 шт. Комплект силовых кабелей (красный - 2 шт., черный – 1 шт.) – 1 комп. Комплект проводов для измерения напряжения (красный - 1 шт., черный – 1 шт.) – 1 комп. Беспроводные датчики поэлементного контроля – (0, 6, 8, 10, 30 в зависимости от комплектации) Руководство по эксплуатации – 1 экз. Транспортировочный кейс на колесиках – 1 шт.
Дополнительная комплектация по заказу (ОПЦИИ)	Лицензия ПО «Battery Wizard Online STANDART» – 1 лицензия (электронная) Проводные датчики поэлементного контроля – 1 датчик на 4 канала 0-12 В Беспроводные и проводные датчики поэлементного контроля NiCd батарей – 1 датчик на 4 канала 0-1,5 В Сертификат о первичной метрологической поверке – 1 экз. Токовые клещи 50А, 100А, 200А, 800А, 1000А

Документация

№ п.п.	Наименование документа	Файл
Руководство по эксплуатации
1	Руководство по эксплуатации CONBAT мод. BCT-C	CONBAT_ВСТ-С_Manual_RU

Информация для заказа

№ п.п.	Модель	Артикул	Название продукта
ПРИБОРЫ
1	BCT-C-1000/80	BCT-C-1000/80	Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BCT-C-1000/80 (200-1000В/80A, беспроводные датчики, токовые клещи)
АКСЕССУАРЫ
Программное обеспечение
4	BW	BW1	Подписка Battery Wizard Online на 01 мес на 1 прибор BCT
5	BW	BW12	Подписка Battery Wizard Online на 12 мес на 1 прибор BCT
6	BW	BW24	Подписка Battery Wizard Online на 24 мес на 1 прибор BCT
7	BW	BW60	Подписка Battery Wizard Online на 60 мес на 1 прибор BCT
Услуги поддержки пользователей
8	CBSUP	CBSUP-01	Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 1 месяц)
9	CBSUP	CBSUP-12	Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 12 месяцев)
10	CBSUP	CBSUP-24	Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 24 месяцев)
11	CBSUP	CBSUP-60	Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 60 месяцев)
Серверные решения
12	-	LIC-BWO-1	Серверная лицензия Battery Wizard Online
13	-	SER-BWO-1	Сервер с предустановленной и развернутой системой
14	-	SER-BWO-2	Работы по развертыванию Battery Wizard Online на сервере заказчика
15	-	SER-BWO-3	Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 1 месяц)
16	-	SER-BWO-4	Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 12 месяцев)
17	-	SER-BWO-5	Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 60 месяцев)
Беспроводные датчики свинцово-кислотные
18	VCM-1	VCM-1	Беспроводной датчик CONBAT VCM-1 поэлементного контроля аккумуляторных батарей (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
19	VCM-1	VCM-1 kit 6	Комплект 6+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
20	VCM-1	VCM-1 kit 10	Комплект 10+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
21	VCM-1	VCM-1 kit 14	Комплект 14+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
22	VCM-1	VCM-1 kit 30	Комплект 30+2шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
Проводные датчики свинцово-кислотные + щелочные (NiCd)
23	VCM-1W	VCM-1W	Проводной датчик CONBAT VCM-1W поэлементного контроля аккумуляторных батарей (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В)
24	VCM-1W	VCM-1W kit 6	Комплект 6шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В)
25	VCM-1W	VCM-1W kit 10	Комплект 10шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В)
26	VCM-1W	VCM-1W kit 30	Комплект 30шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В)
Беспроводные датчики щелочные (NiCd)
27	VCM-1 NiCd	VCM-1 NiCd	Беспроводной датчик CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
28	VCM-1 NiCd	VCM-1 NiCd kit 6	Комплект 6+1шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
29	VCM-1 NiCd	VCM-1 NiCd kit 10	Комплект 10+1шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
30	VCM-1 NiCd	VCM-1 NiCd kit 30	Комплект 30+2шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
Токовые клещи
31	CC	CC050A	Токоизмерительные клещи 50 A CONBAT CC50A
32	CC	CC100A	Токоизмерительные клещи 100 A CONBAT CC100A
33	CC	CC200A	Токоизмерительные клещи 200 A CONBAT CC200A
34	CC	CC600A	Токоизмерительные клещи 600 A CONBAT CC600A
35	CC	CC800A	Токоизмерительные клещи 800 A CONBAT CC800A
36	CC	CC1000A	Токоизмерительные клещи 1000 A CONBAT CC1000A
Провода, кабели, модули
37	CBL	CBL-1	Модуль сигнализации окончания разряда CONBAT (вывод импульсного сигнала остановки разряда 1м)
38	CBL	CBL-2	Модуль управления разрядом CONBAT (для соединения основного и дополнительного блоков 2м)
39	CBL	CBL-3	Модуль RS-485 управления разрядом CONBAT (для соединения основного и дополнительного блоков 2м)
