Блок управления заградительными огнями LEDZOM BSLZ-2 2×220-2×48 «день-ночь» тип 2

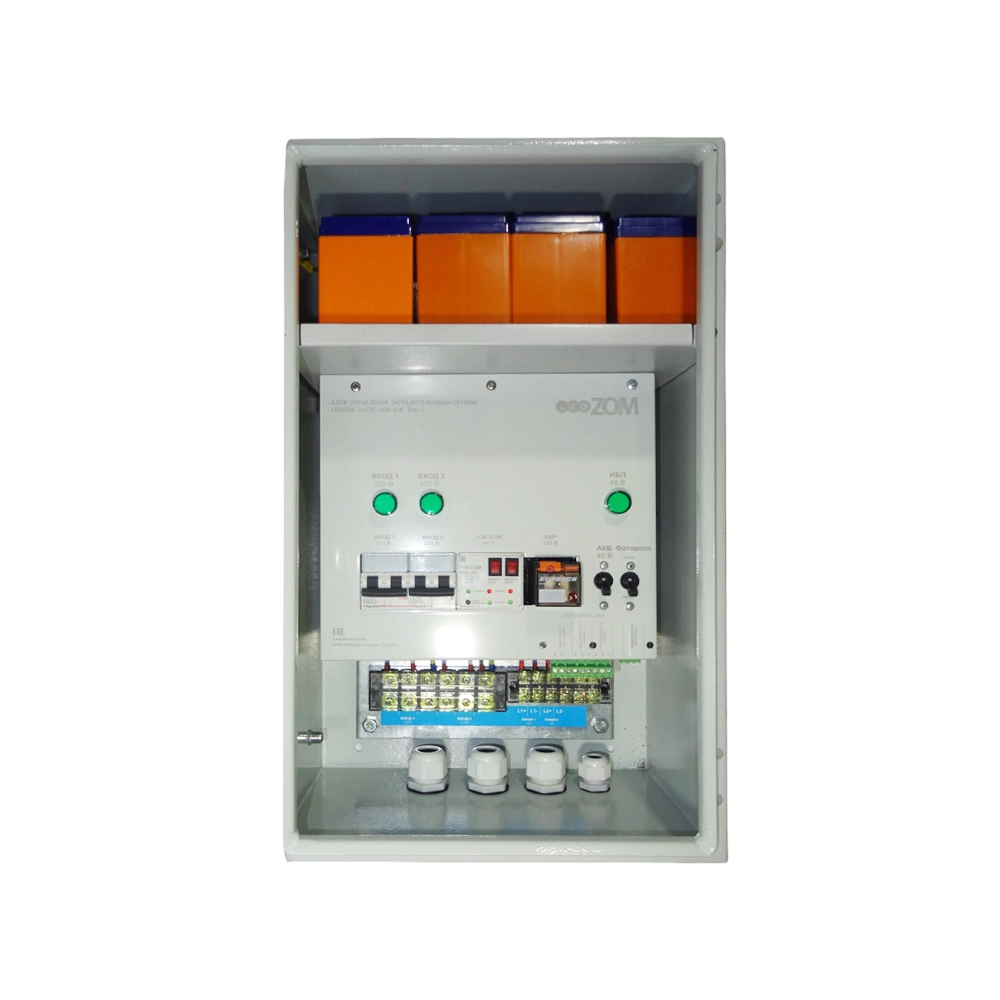

Блок управления заградительными огнями BSLZ-2
BSLZ-2 вид спереди

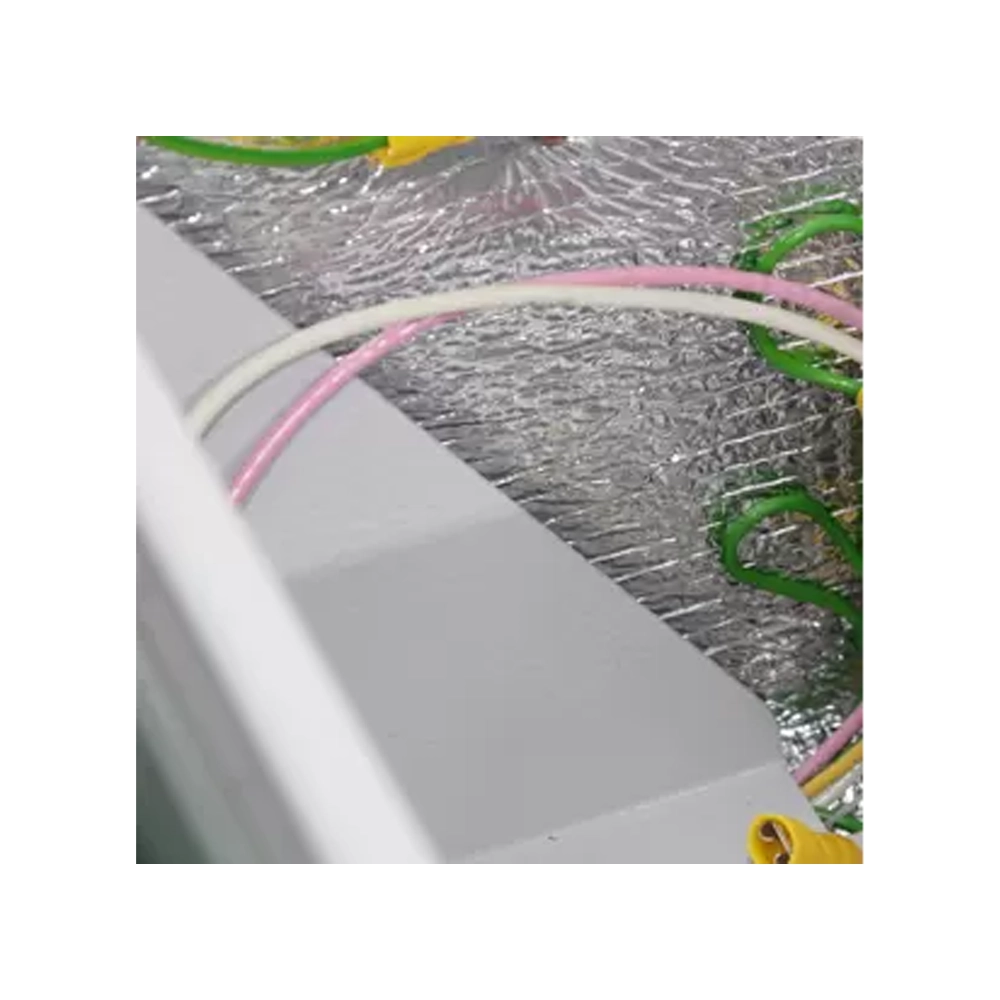

BSLZ-2 вид 2

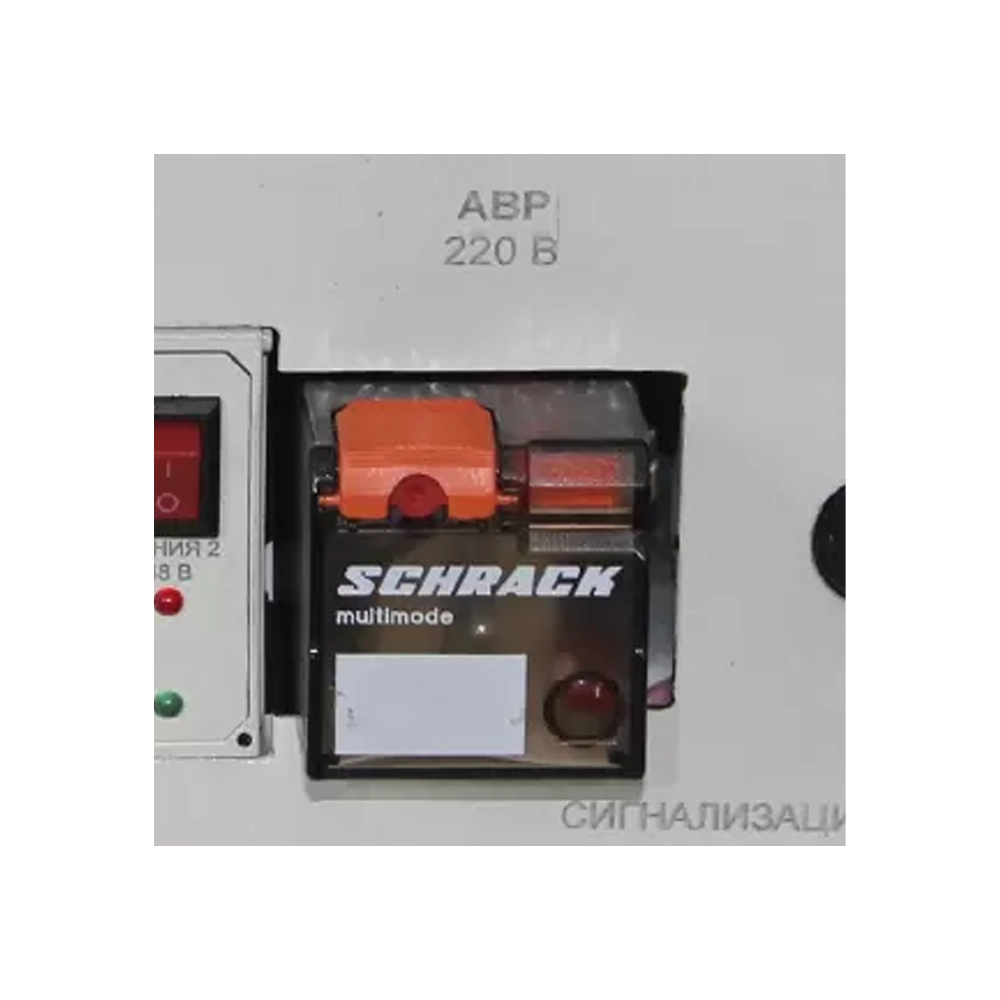

BSLZ-2 вид 3

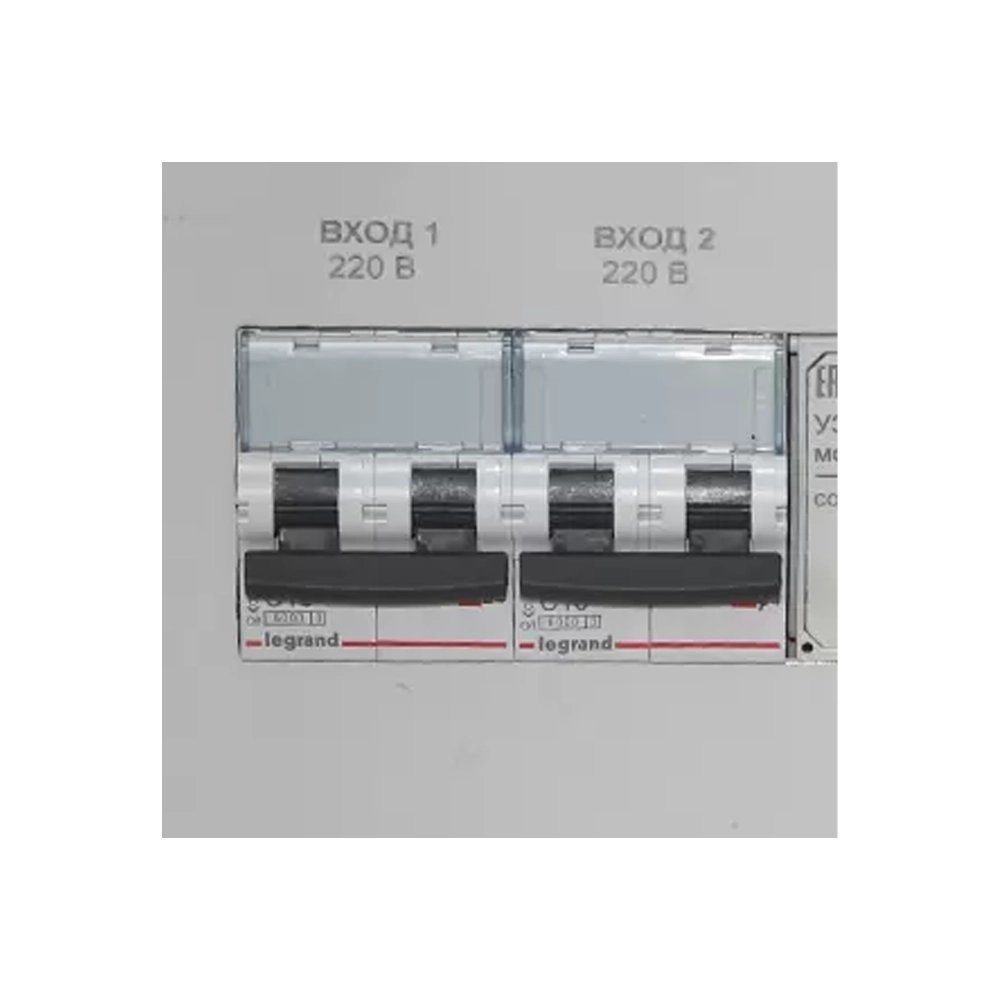

BSLZ-2 вид 4

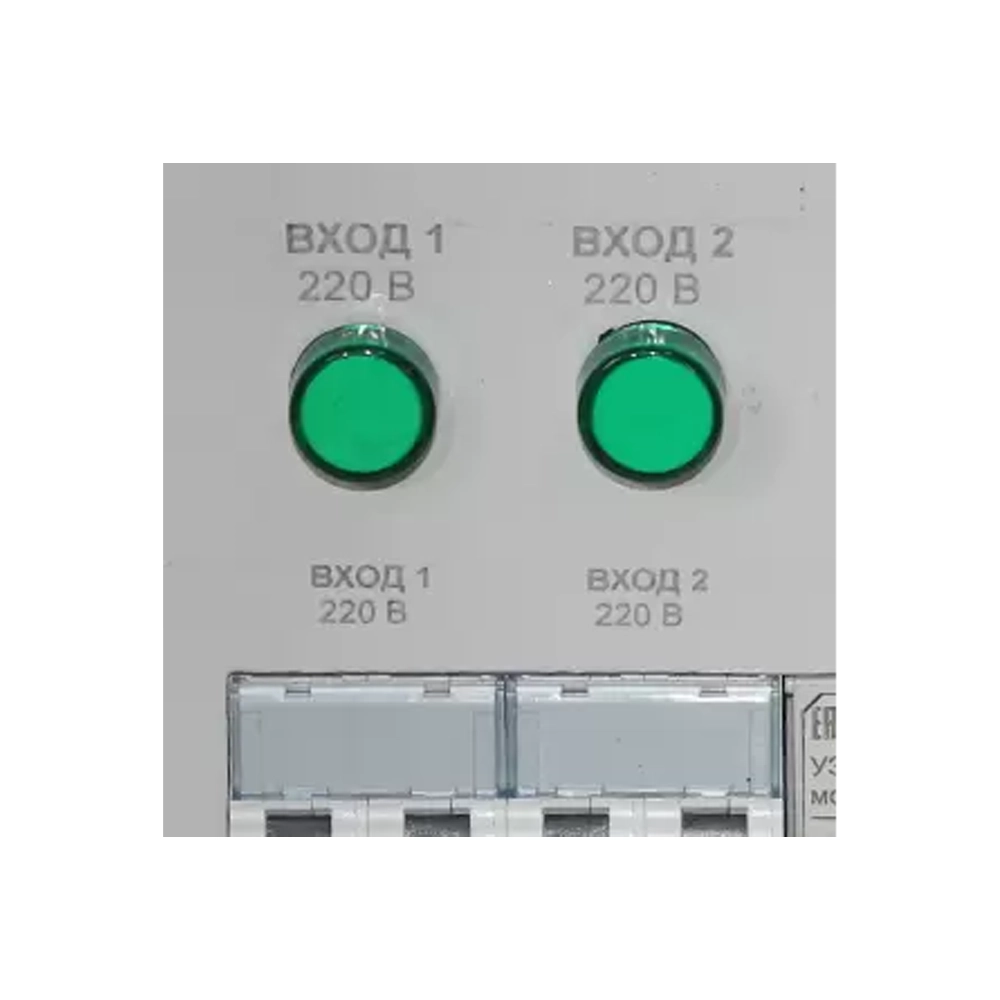

BSLZ-2 вид 5

Технические характеристики

Тип Блок управления заградительными огнями (BSLZ) с фотодатчиком «день-ночь»
Входное напряжение 2×220 В (переменный ток, 50/60 Гц) / 190–250 В
Выходное напряжение 2×48 В (постоянный ток) для светодиодных ламп
Максимальный рабочий ток 1,0 А (до 2 А по заказу)
Количество линий 2
Степень защиты оболочки IP65
Габаритные размеры (В×Ш×Г) 500 × 300 × 210 мм
Масса не более 15 кг
Гарантия 5 лет
Производство Россия
Запросить КП Купить

О товаре Блок управления заградительными огнями LEDZOM BSLZ-2 2×220-2×48 тип 2

Блок управления серии LEDZOM BSLZ-2 предназначен для гарантированного электропитания, управления и контроля работы заградительных огней (ЗОМ) при использовании светодиодных ламп по схеме 2×220 В на входе и 2×48 В на выходе. Устройство обладает встроенным блоком питания 48 В для питания ЗОМ и заряда аккумуляторных батарей, которые используются для бесперебойной работы системы светоограждения.

Использование светодиодных ламп постоянного тока напряжением 48 В обеспечивает электробезопасность эксплуатации линий светового ограждения, а также значительное снижение уровня потребления электроэнергии и большое время автономной работы.

Функции

  • Работа от сети 220 В и автоматический переход на питание от АКБ при пропадании сети
  • Преобразование напряжения и питание огней постоянным током 48 В
  • Дистанционный контроль и светодиодная индикация состояния линий
  • Автоматическое включение/выключение по уровню освещённости (фотодатчик «день-ночь»)
  • Грозозащита и защита от перенапряжений (опционально)
  • Подогрев аккумуляторной батареи для низких температур (в модификациях ТЕРМО)
  • Встроенный АВР для резервирования вводов 220 В (в модификациях АВР)

Особенности конструкции

  • Металлический шкаф с теплоизоляцией, степень защиты IP65
  • Встроенное устройство защиты и контроля УЗК-СОМ мод. А2 (защита от КЗ и перегрузок)
  • Возможность подключения двух независимых линий светодиодных огней 48 В
  • Шина заземления и клеммные колодки для удобного монтажа
  • Наработка на отказ не менее 150 000 часов
  • Диапазон рабочих температур: -60…+40 °C (с подогревом до -60)

Описание работы изделия

Все оборудование размещено в металлическом шкафу. Все стенки шкафа изнутри покрыты теплоизоляционным материалом, который позволяет сберечь тепло в холодное время и уберечь оборудование от перегрева в жаркий период эксплуатации.

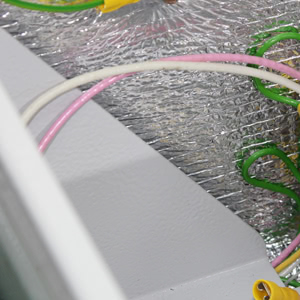

Теплоизоляция шкафа управления заградительными огнями

При разработке шкафа, мы постарались добиться того, чтобы управление шкафом было максимально интуитивно понятно. Шкаф питается от напряжения 220 В. Схема подключения позволяет ввести две независимые линии питания. На первый ввод подается напряжение от основной линии питания шкафа, на второй — от резервной линии (если такая линия существует).

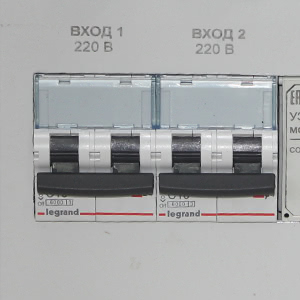

Линии входа шкафа управления заградительными огнями

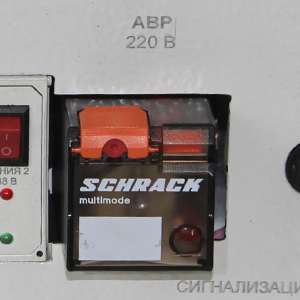

Встроенный в шкаф АВР автоматически переведет питание с основной линии на резервную в случае потери напряжения на первом входе.

АВР шкафа управления заградительным огнем

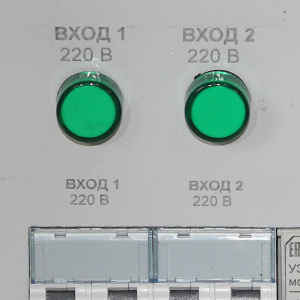

Индикаторы на передней панели шкафа информируют, от какой линии в данный момент запитан шкаф.

Индикация входов шкафа управления заградительными огнями

В случае потери напряжения на основной линии и резервной, шкаф управления LEDZOM переходит в режим автономной работы. Для этого в шкафу устанавливается группа аккумуляторов, которые в штатном режиме заряжаются, а при пропадании напряжения на обоих вводах отдают накопленную энергию для поддержания работы подключенных фонарей.

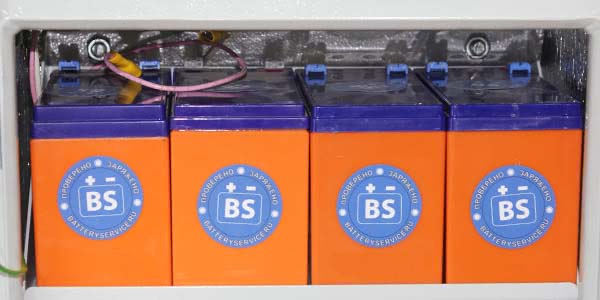

Аккумуляторная батарея 48 В

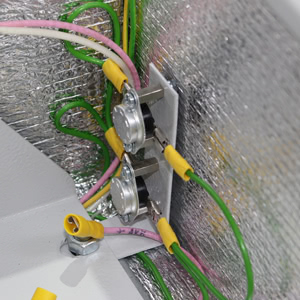

Чтобы в холодное время аккумуляторные батареи не теряли заряд, в шкафу предусмотрен подогрев. Подогрев аккумуляторов начинает работать при понижении температуры в шкафу ниже -5 °C. Контроль температуры осуществляется термостатом. Для повышения отказоустойчивости предусмотрено два термостата — второй дублирует работу первого.

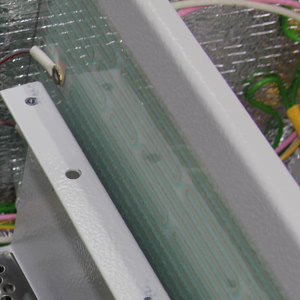

Термостаты шкафа управления Обогрев шкафа управления

В шкафу предусмотрена защита от сверхтоков (попадание молнии или короткое замыкание). Для этого используется УЗК-СОМ — устройство, разработанное нашей компанией. В аварийной ситуации устройство прекращает подачу питания на потребителей и при помощи «сухого контакта» информирует оператора о неисправности.

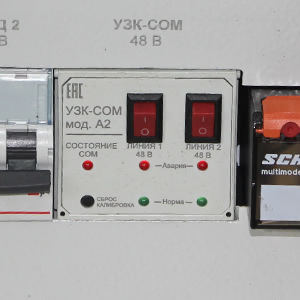

УЗК-СОМ шкафа управления заградительными огнями

Шкаф может работать в круглосуточном режиме или в режиме «день‑ночь». Для этого подключается фотореле, и выбирается режим управления питанием: «ручной» или автоматический от фотореле.

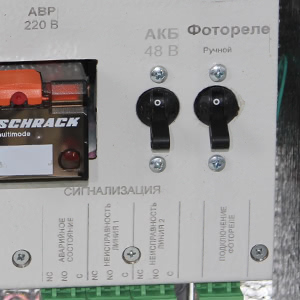

Фотореле шкафа управления заградительными огнями

Технические характеристики

Параметр Значение
Параметры электрического питания напряжение переменного тока: 220 В; частота: 50/60 Гц
Количество защищаемых/контролируемых линий 2
Диапазон входного напряжения переменного тока 190 – 250 В
Диапазон выходного рабочего напряжения постоянного тока 42 – 59 В
Максимальный рабочий ток 1,0 А (2 А по заказу)
Потребляемая мощность, не более 1,5 Вт
Диапазон контролируемого тока 25 – 1000 мА (2000 мА по заказу)
Погрешность установки порога тока ±5%
Максимальное напряжение в цепи «сухих контактов» 72 В пост. тока
Максимальный коммутируемый ток «сухих контактов» 1,0 А
Условия эксплуатации (УХЛ 1 по ГОСТ 15150) температура рабочая: -60…+40 °C; предельная: -70…+45 °C;
отн. влажность до 98% при 15 °C, до 80% при 25 °C;
атмосферное давление 84–107 кПа (630–800 мм рт. ст.)
Корпус металлический, IP65
Габаритные размеры (В×Ш×Г) 500 × 300 × 210 мм
Масса, не более 15 кг
Наработка на отказ 150 000 ч
Гарантийный срок 5 лет
Комплектация (базовая)
  • Блок управления LEDZOM BSLZ-2 — 1 шт.
  • Руководство по эксплуатации — 1 шт.
  • Потребительская тара — 1 шт.

Внутреннее оснащение (зависит от модификации):

  • Шкаф металлический 500×300×210 мм IP65
  • Устройство защиты и контроля УЗК-СОМ мод. А2 — 1 шт.
  • Аккумуляторы 12 В 9 Ач (4 шт.) для модификаций с «9Ач»
  • Система подогрева АКБ (для модификаций ТЕРМО)
  • Модуль АВР (для модификаций АВР)
