Товар находится в архиве (продажа приостановлена)
Замена - CONBAT BCT-300/120
| Поддерживаемые типы батарей |
|
| Режимы тестирования |
|
| Режим мониторинга | Наблюдение за процессами заряда/разряда |
| Количество одновременно тестируемых групп |
|
| Диапазон тестируемых емкостей | от 5 Ач до 1200 Ач (при параллельном включении до 5 приборов или дополнительных блоков нагрузки - до 12 000 Ач) |
| Максимальный ток разряда в диапазоне напряжений | (8-15) В / 60 А, (15-80) В / 120 А |
| Максимальный ток разряда аккумуляторов | до 720 А с применением дополнительных внешних токовых клещей 600А и дополнительных блоков нагрузки |
| Передача данных | Интерфейсы обмена данными с ПК: RS485, USB |
| Управление режимами работы | Сенсорный экран с русскоязычными меню управления и отображения информации |
| Габаритные размеры |
|
| Масса |
|
| Гарантийный срок | 2 года + 3 года дополнительной гарантии (при условии выполнения ТО в сервисном центре поставщика) |
| Госреестр СИ | № 89453-23 |
| Страна производства |
|

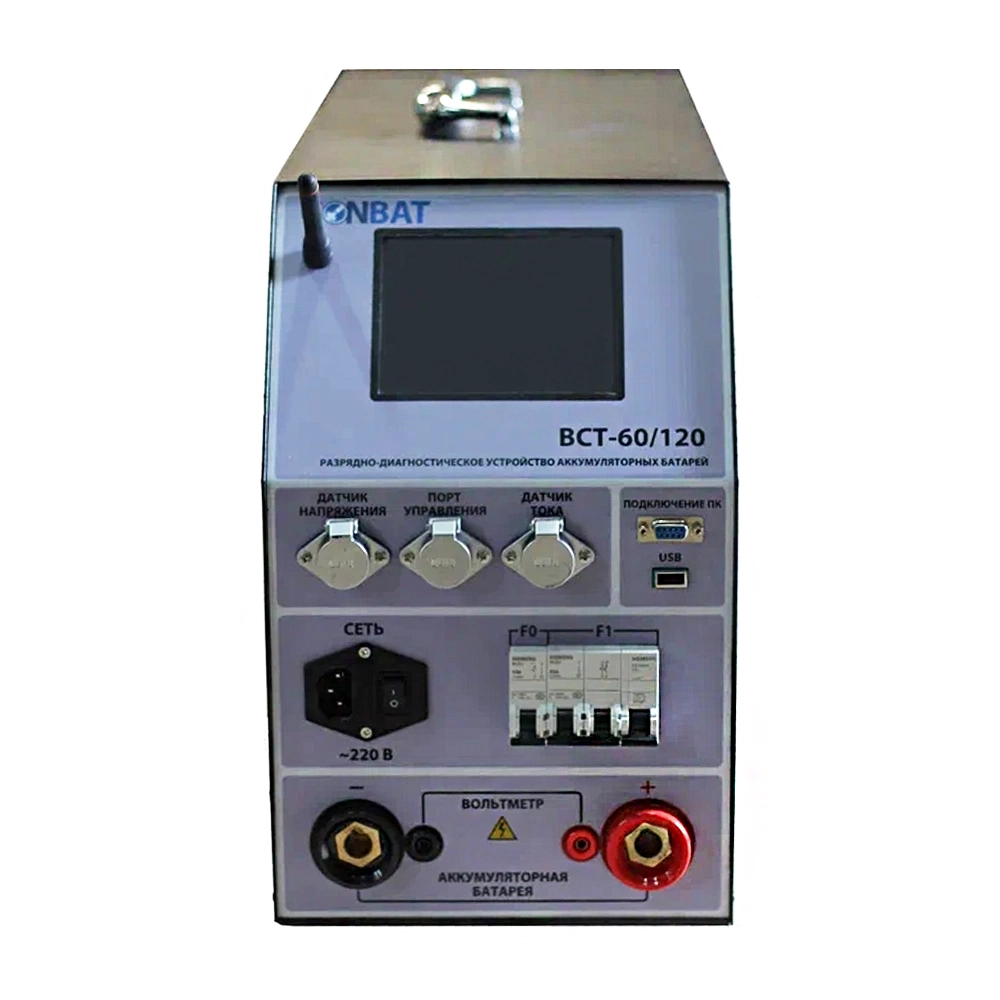

Разрядно-диагностическое устройство Conbat BCT-60/120 предназначено для проведения нагрузочного тестирования, определения ёмкости и диагностики аккумуляторных батарей различного типа — свинцово-кислотных, Ni-Cd, Ni-MH, Li-ion и других. Устройство сочетает функции электронного нагрузочного блока и интеллектуального измерительного комплекса, обеспечивая точное измерение параметров батарей в диапазоне напряжений 8–80 В и токах до 120 А. Модель BCT-60/120 идеально подходит для обслуживания мощных 48-вольтовых и 60-вольтовых систем связи, ИБП и промышленных установок.
Модель BCT-60/120 поддерживает диапазон 30–75 В и токи до 120 А, что делает её универсальной для большинства промышленных и телеком-систем на 48 В и 60 В.
Устройство способно питаться напрямую от тестируемой батареи, обеспечивая полноценную работу без подключения к электросети — удобно для выездных проверок и испытаний на объектах.

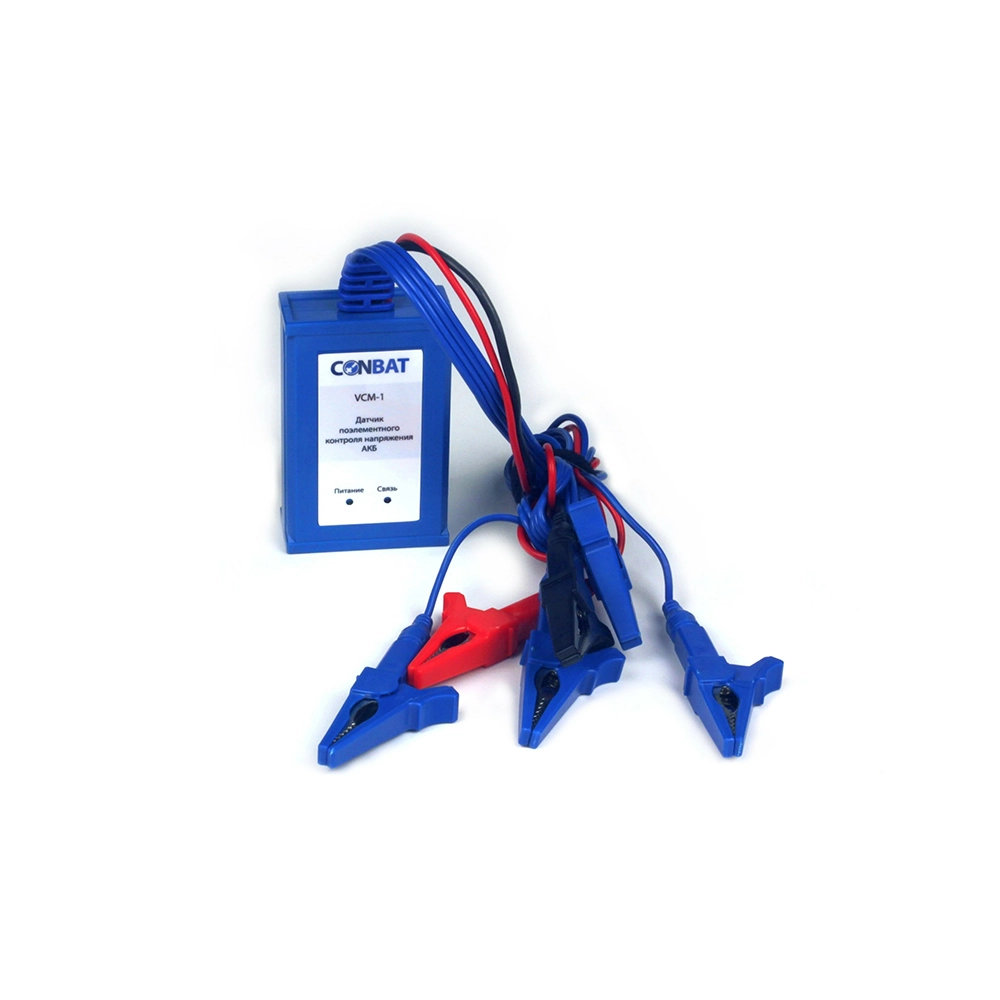

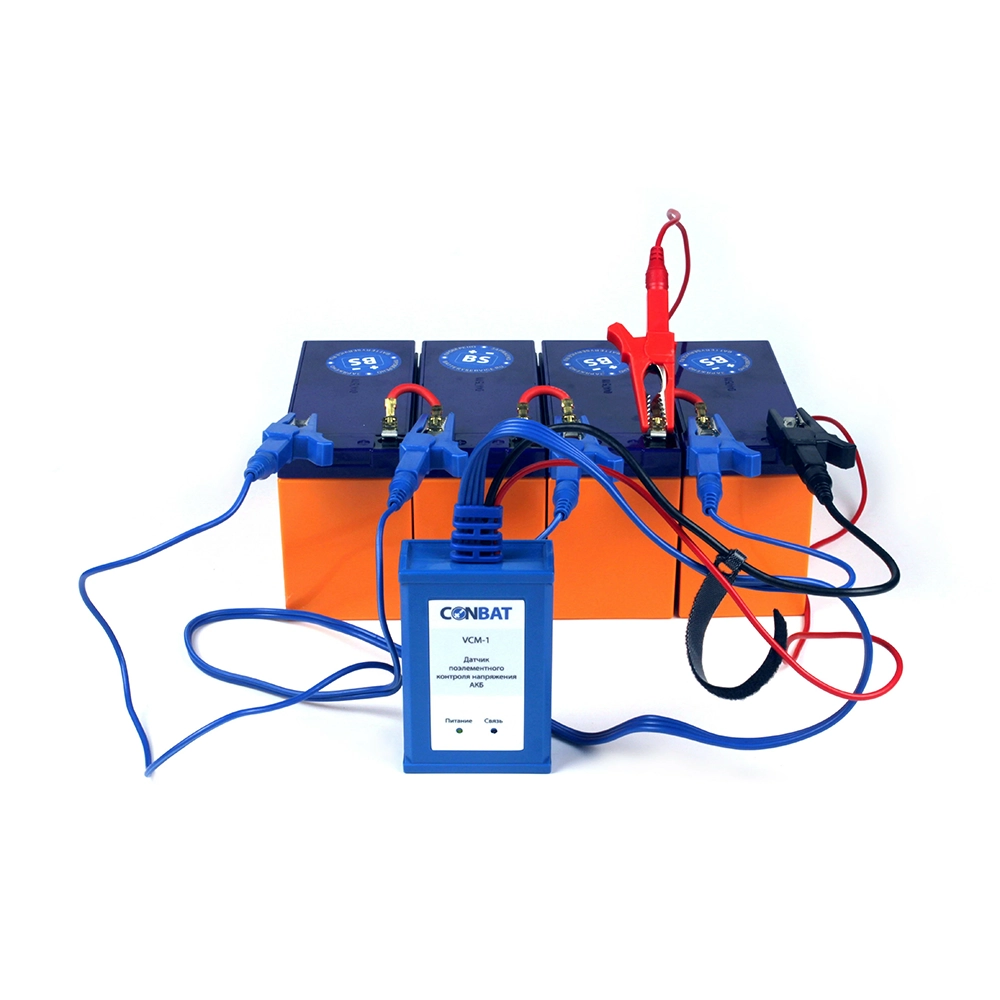

Датчики VCM-1 обеспечивают измерение напряжений и температур отдельных аккумуляторов, помогая вовремя выявить дефекты и деградацию ячеек.
Результаты испытаний автоматически сохраняются и могут быть загружены в систему Battery Wizard Online для последующего анализа и формирования отчётов.
Габариты устройства — 682х224х395 мм, масса — 24 кг. Прочный металлический корпус адаптирован для транспортировки и эксплуатации в сложных условиях.
| Параметр | Значение |
|---|---|
| Модель прибора | BCT-60/120 |
| Наименование прибора в каталоге продукции | Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BCT-60/120 (8-15В/60A, 15-80В/120A, 8+1 датчиков, токовые клещи 200А) |
| Сегмент рынка для использования прибора | ТЕЛЕКОММУНИКАЦИИ |
| Назначение прибора | Устройство разрядно-диагностическое (тестер) аккумуляторов и аккумуляторных батарей (АКБ) |
| Функции прибора | Тестирование аккумуляторов в режиме разряда |
| Тестируемые типы аккумуляторов и АКБ |
Свинцово-кислотные: стартерные, тяговые, стационарные технологии SLA, WET, AGM, GEL, EFB, Ca-Ca и т.п. Никель-кадмиевые, никель-металлгидридные, никель-солевые; Литий-ионные: литий-полимерные, литий-титанатные, литий-железо-фосфатные, литий-марганец-кобальтовые, литий-сернистые, литий-тионилхлоридные и т.п. |
| Режимы тестирования (испытания) аккумуляторов и АКБ |
Разряд постоянным током Разряд постоянной мощностью Разряд постоянным сопротивлением (по заказу) |
| Режим мониторинга | Наблюдение за процессами заряда/разряда |
| Диапазон ёмкости тестируемых аккумуляторов / АКБ | от 5 Ач до 1200 Ач (при параллельном включении до 5 приборов или дополнительных блоков нагрузки - до 12 000 Ач) |
| Количество одновременно тестируемых групп АКБ |
До 2-х групп в режиме разряда (240 аккумуляторов максимум) до 4-х групп в режиме мониторинга (240 аккумуляторов в группе максимум) |
| Количество радиочастотных каналов передачи информации от беспроводных датчиков мониторинга 2В элементов/ 6В 12В блоков | 4 радиочастотных канала (№1 - 433,1 МГц, №2 - 433,4 МГц, №3 - 433,8 МГц, №4 - 434,2 Мгц) |
| Количество измерительных каналов мониторинга 2В элементов / 6В,12В блоков (максимальное) | В комплектации KIT (8+1 шт. 4-х канальных датчиков мониторинга) |
| Диапазон регулирования (программирования) напряжения разряда: | (8 - 80) В Автоматическое определение напряжения прибором при подключении к нему тестируемой аккумуляторной батареи |
| Диапазон регулирования тока разряда аккумулятора | (1 - 120) А Регулировка тока плавная во всем диапазоне, с шагом 0.1 А, выполняется изменением значения параметра на сенсорном дисплее прибора |
| Максимальный ток разряда аккумуляторов | до 720 А с применением дополнительных внешних токовых клещей 600А и дополнительных блоков нагрузки |
| Максимальный ток разряда в диапазоне напряжений | (8-15) В / 60 А, (15-80) В / 120 А |
| Максимальная мощность разряда в диапазоне напряжений | (8 - 15) В / 900 Вт, (15 - 80) В / 9600 Вт |
| Диапазон регулирования тока заряда аккумулятора | отсутствует функция заряда аккумулятора |
| Максимальный ток заряда в диапазоне напряжений | отсутствует функция заряда аккумулятора |
| Измеряемые и регистрируемые параметры тестируемого аккумулятора |
Напряжение постоянного тока, В (РДУ CONBAT) Напряжение постоянного тока, В (Датчик поэлементного мониторинга/контроля аккумулятора SLA, NiCd, Li-ION) Сила постоянного тока, А (РДУ CONBAT) Разряд / Заряд Сила постоянного тока, А (Токовые клещи) Разряд / Заряд Время, Сек |
| Погрешность измерения напряжения постоянного тока прибора | не более ± 0,1 % (приведенная погрешность) |
| Погрешность измерения напряжения постоянного тока датчика мониторинга аккумулятора | не более ± 0,1 % (приведенная погрешность) |
| Погрешность измерения силы постоянного тока разряда-заряда аккумулятора прибора | не более ± 0,5 % (приведенная погрешность) |
| Погрешность измерения силы постоянного тока токовых клещей | не более ± 0,5 % (приведенная погрешность) |
| Погрешность регистрации времени в процессе тестирования аккумулятора | не более 10 сек в сутки (абсолютная погрешность) |
| Диапазон рабочих напряжений электропитания прибора |
Сеть переменного тока с напряжением (176÷286) В и частотой 50 Гц В диапазоне напряжений (18÷50) В постоянного тока от подключенных к прибору тестируемых аккумуляторных батарей |
| Рассчитываемые параметры аккумулятора на основе измерений |
Емкость аккумулятора или аккумуляторной батареи, Ач Мощность разряда, Вт |
| Потребляемая мощность прибора | 5 Вт в режиме холостого хода, мощность одного вентилятора охлаждения прибора 11 Вт (Всего: 2 х 11 = 22 Вт) |
| Защита |
от импульсных перенапряжений в сети переменного тока 220 В от подключения аккумулятора к прибору в обратной полярности от короткого замыкания в цепи разряда аккумулятора от перегрева (отключение прибора при температуре 85°С) Степень защиты оболочки прибора по ГОСТ 14254 – IP20 |
| Условия эксплуатации |
Температура окружающего воздуха, °С: Рабочая (– 0…+40) °С; Предельная (-5…+50) °С. Относительная влажность окружающего воздуха: не более 75 % при 15 °С, не более 98 % при 25 °С. Без конденсата Атмосферное давление: (84…107) кПа, (630…800) мм рт. ст. |
| Условия хранения |
В соответствии с требованиями ГОСТ 15150: В заводской упаковке, в складских помещениях при температуре воздуха (+5 ... +40) °С Относительная влажность воздуха – не более 95% при 30 °С |
| Условия транспортирования |
В соответствии с ГОСТ 15150 и ГОСТ 23170-78: условия транспортирования - С Температура окружающего воздуха (-40…+50) °С; Относительная влажность воздуха – не более 95% при 30 °С Атмосферное давление – 84…107 кПа, (630…800) мм рт. ст. |
| Передача данных | Интерфейсы обмена данными с ПК: RS485, USB |
| Управление режимами работы | Сенсорный экран с русскоязычными меню управления и отображения информации |
| Наработка на отказ | Не менее 25 000 часов при номинальном значении напряжения электропитания |
| Габаритные размеры |
(ВхШхГ) мм без упаковки: 682х224х395 мм (ВхШхГ) мм в упаковке (транспортном кейсе): 800х370х600 + 380х140х340 мм |
| Масса |
Без упаковки : 24 кг В упаковке : 48+5 кг |
| Гарантийный срок | 2 года + 3 года дополнительной гарантии (при условии выполнения ТО в сервисном центре поставщика) |
| Комплектация |

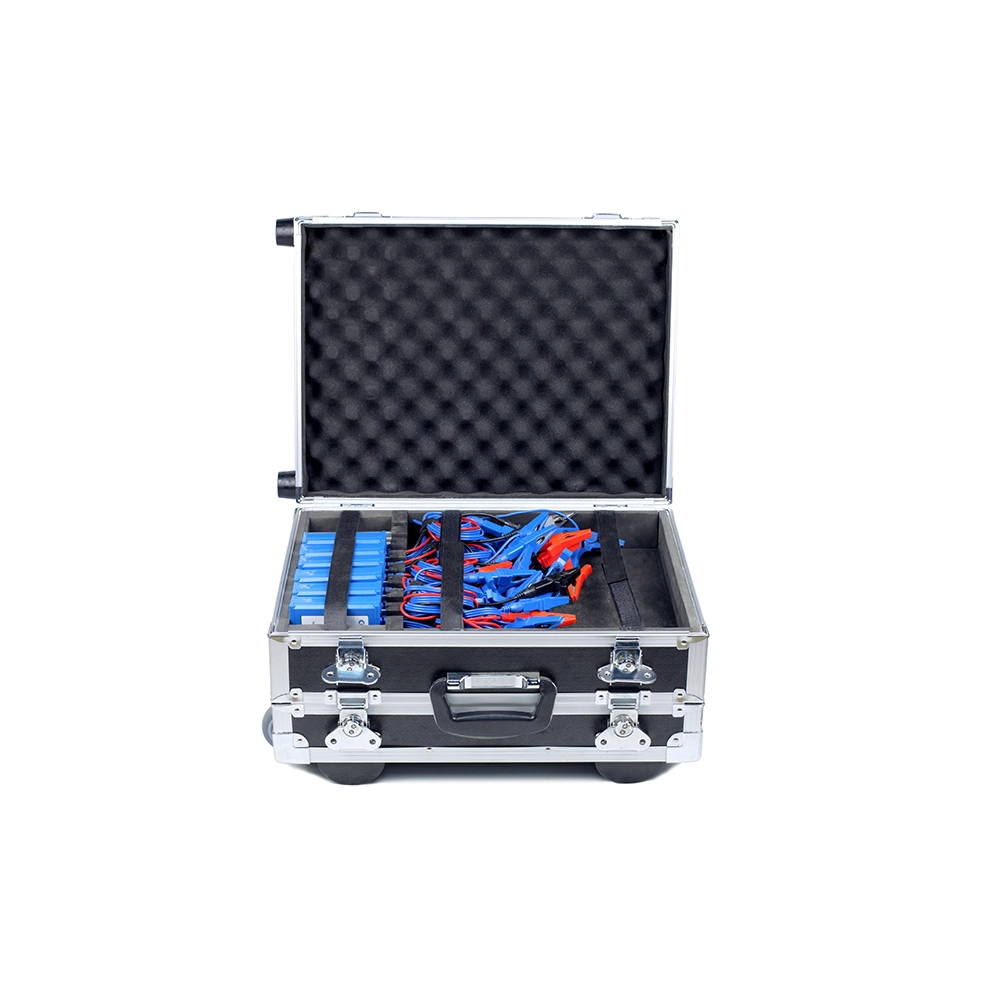

Разрядно-диагностическое устройство Conbat BCT-60/120 - 1 шт. Кабель питания устройства сетевой 220 В 50Гц - 1 шт. Комплект силовых кабелей (красный, черный) подключения АКБ - 1 комплект Комплект проводов измерительных (красный, черный) - 1 комплект Руководство по эксплуатации РДУ CONBAT - 1 шт. Транспортировочный кейс - 1 шт. Беспроводные датчики поэлементного контроля VCM-1 - 1 комплект Токоизмерительные клещи 200A - 1 шт. Лицензия ПО Battery Wizard Online тариф "STANDART" - 1 ключ (электронный) |
| Дополнительная комплектация по заказу (ОПЦИИ) |
Сертификат о первичной метрологической поверке прибора - 1 экз. оригинал Токовые клещи 50А, 100А, 200А, 600А Проводные датчики поэлементного контроля VCM-1W - 1 компл. (1,6,12,30 шт.) Беспроводные датчики поэлементного контроля NiCd батарей VCM-1 NiCd - (1,6,12,30 шт.) - опционально, по дополнительному заказу Кабель сигнализации CBL-1 - (1 - 5) шт. Кабель управления для параллельного включения приборов CBL-2 - 1 шт. |
| № п.п. | Наименование документа | Файл |
|---|---|---|
| Руководство по эксплуатации | ||
| 1 | Руководство по эксплуатации CONBAT мод. BCT | CONBAT_ВСТ_Manual_RU |
▶
Обзор разрядно-диагностические устройства аккумуляторных батарей "CONBAT"
▶
CONBAT vs TORKEL: как увеличить ток разряда аккумуляторов?
▶
CONBAT: как правильно подключать датчики АКБ?
▶
CONBAT: как исключить "сдохший" аккумулятор из цепи и продолжить разряд?
▶
CONBAT: порядок подключения аккумуляторов и настройка параметров разряда.
▶
Отзыв о 6-ти летней эксплуатации РДУ CONBAT
Товар находится в архиве (продажа приостановлена)
Замена - CONBAT BCT-300/120
| № п.п. | Модель | Артикул | Название продукта |
|---|---|---|---|
| ПРИБОРЫ | |||
| 1 | BCT-60/120 | BCT-60/120 kit | Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BCT-60/120 (8-15В/60A, 15-80В/120A, 8+1 датчиков, токовые клещи 200А) |
| АКСЕССУАРЫ | |||
| Программное обеспечение | |||
| 4 | BW | BW1 | Подписка Battery Wizard Online на 01 мес на 1 прибор BCT |
| 5 | BW | BW12 | Подписка Battery Wizard Online на 12 мес на 1 прибор BCT |
| 6 | BW | BW24 | Подписка Battery Wizard Online на 24 мес на 1 прибор BCT |
| 7 | BW | BW60 | Подписка Battery Wizard Online на 60 мес на 1 прибор BCT |
| Услуги поддержки пользователей | |||
| 8 | CBSUP | CBSUP-01 | Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 1 месяц) |
| 9 | CBSUP | CBSUP-12 | Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 12 месяцев) |
| 10 | CBSUP | CBSUP-24 | Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 24 месяцев) |
| 11 | CBSUP | CBSUP-60 | Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 60 месяцев) |
| Серверные решения | |||
| 12 | - | LIC-BWO-1 | Серверная лицензия Battery Wizard Online |
| 13 | - | SER-BWO-1 | Сервер с предустановленной и развернутой системой |
| 14 | - | SER-BWO-2 | Работы по развертыванию Battery Wizard Online на сервере заказчика |
| 15 | - | SER-BWO-3 | Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 1 месяц) |
| 16 | - | SER-BWO-4 | Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 12 месяцев) |
| 17 | - | SER-BWO-5 | Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 60 месяцев) |
| Беспроводные датчики свинцово-кислотные | |||
| 18 | VCM-1 | VCM-1 | Беспроводной датчик CONBAT VCM-1 поэлементного контроля аккумуляторных батарей (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| 19 | VCM-1 | VCM-1 kit 6 | Комплект 6+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| 20 | VCM-1 | VCM-1 kit 10 | Комплект 10+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| 21 | VCM-1 | VCM-1 kit 14 | Комплект 14+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| 22 | VCM-1 | VCM-1 kit 30 | Комплект 30+2шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| Проводные датчики свинцово-кислотные + щелочные (NiCd) | |||

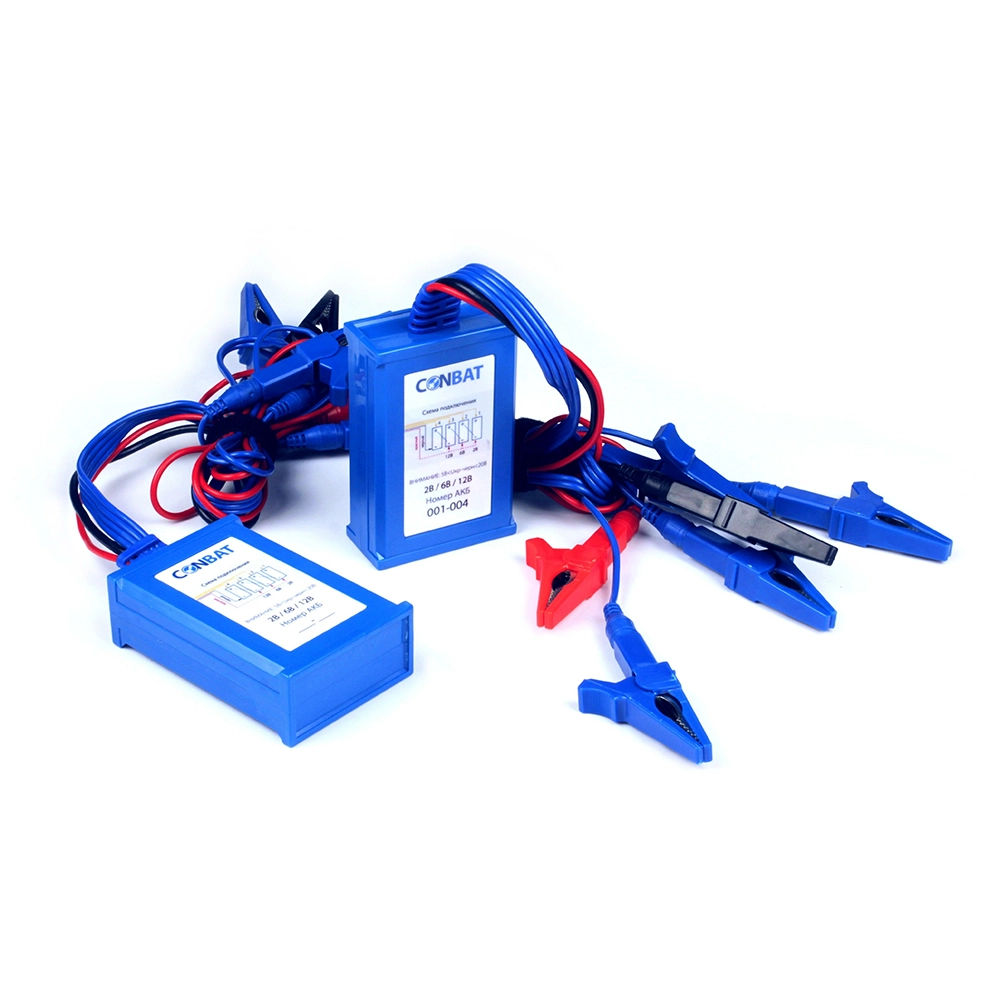

| 23 | VCM-1W | VCM-1W | Проводной датчик CONBAT VCM-1W поэлементного контроля аккумуляторных батарей (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В) |
| 24 | VCM-1W | VCM-1W kit 6 | Комплект 6шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В) |
| 25 | VCM-1W | VCM-1W kit 10 | Комплект 10шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В) |
| 26 | VCM-1W | VCM-1W kit 30 | Комплект 30шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В) |
| Беспроводные датчики щелочные (NiCd) | |||
| 27 | VCM-1 NiCd | VCM-1 NiCd | Беспроводной датчик CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| 28 | VCM-1 NiCd | VCM-1 NiCd kit 6 | Комплект 6+1шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| 29 | VCM-1 NiCd | VCM-1 NiCd kit 10 | Комплект 10+1шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| 30 | VCM-1 NiCd | VCM-1 NiCd kit 30 | Комплект 30+2шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| Токовые клещи | |||
| 31 | CC | CC050A | Токоизмерительные клещи 50 A CONBAT CC50A |
| 32 | CC | CC100A | Токоизмерительные клещи 100 A CONBAT CC100A |
| 33 | CC | CC200A | Токоизмерительные клещи 200 A CONBAT CC200A |
| 34 | CC | CC600A | Токоизмерительные клещи 600 A CONBAT CC600A |
| 35 | CC | CC800A | Токоизмерительные клещи 800 A CONBAT CC800A |
| 36 | CC | CC1000A | Токоизмерительные клещи 1000 A CONBAT CC1000A |
| Провода, кабели, модули | |||
| 37 | CBL | CBL-1 | Модуль сигнализации окончания разряда CONBAT (вывод импульсного сигнала остановки разряда 1м) |
| 38 | CBL | CBL-2 | Модуль управления разрядом CONBAT (для соединения основного и дополнительного блоков 2м) |
| 39 | CBL | CBL-3 | Модуль RS-485 управления разрядом CONBAT (для соединения основного и дополнительного блоков 2м) |
