| Поддерживаемые типы батарей |
|
| Режимы тестирования |
|
| Режим мониторинга | Наблюдение за процессом разряда, заряда и циклов заряда-разряда |
| Количество одновременно тестируемых групп |
До 4-х групп в режиме разряда (240 аккумуляторов максимум) до 4-х групп в режиме мониторинга (240 аккумуляторов в группе максимум) |
| Диапазон тестируемых емкостей | от 0 Ач до 10000 Ач (при параллельном включении до 5 приборов или дополнительных блоков нагрузки - до 50 000 Ач) |
| Максимальный ток мониторинга в диапазоне напряжений | (0-1000) В / 1000 А |
| Максимальный ток мониторинга аккумуляторов | до 1600 А с применением дополнительных внешних токовых клещей 600А и дополнительных блоков нагрузки |
| Передача данных | Соединение с ПК: USB, для некоторых моделей RS485, Ethernet |
| Управление режимами работы | Сенсорный экран с русскоязычными меню |
| Габаритные размеры |
|
| Масса |
|
| Гарантийный срок | 2 года + 3 года дополнительной гарантии (при условии выполнения ТО в сервисном центре поставщика) |
| Госреестр СИ | № 89453-23 |
| Страна производства |
|

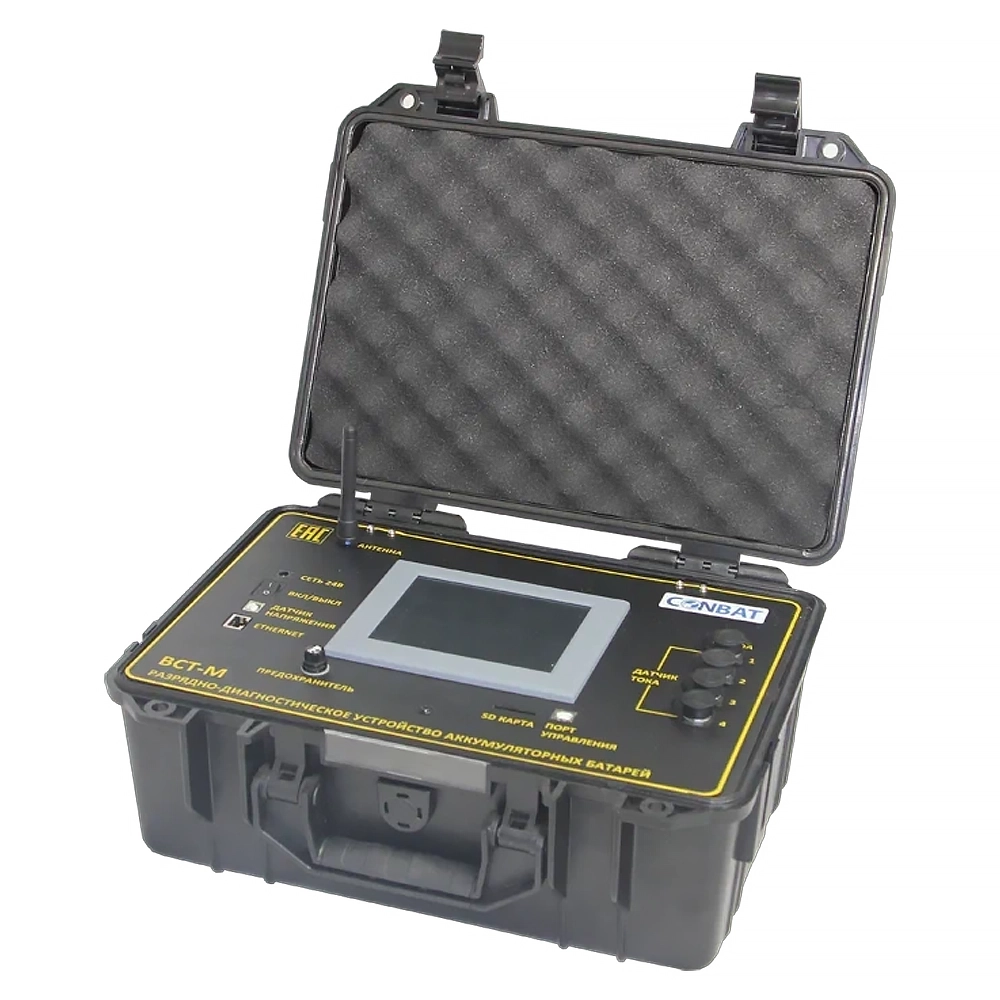

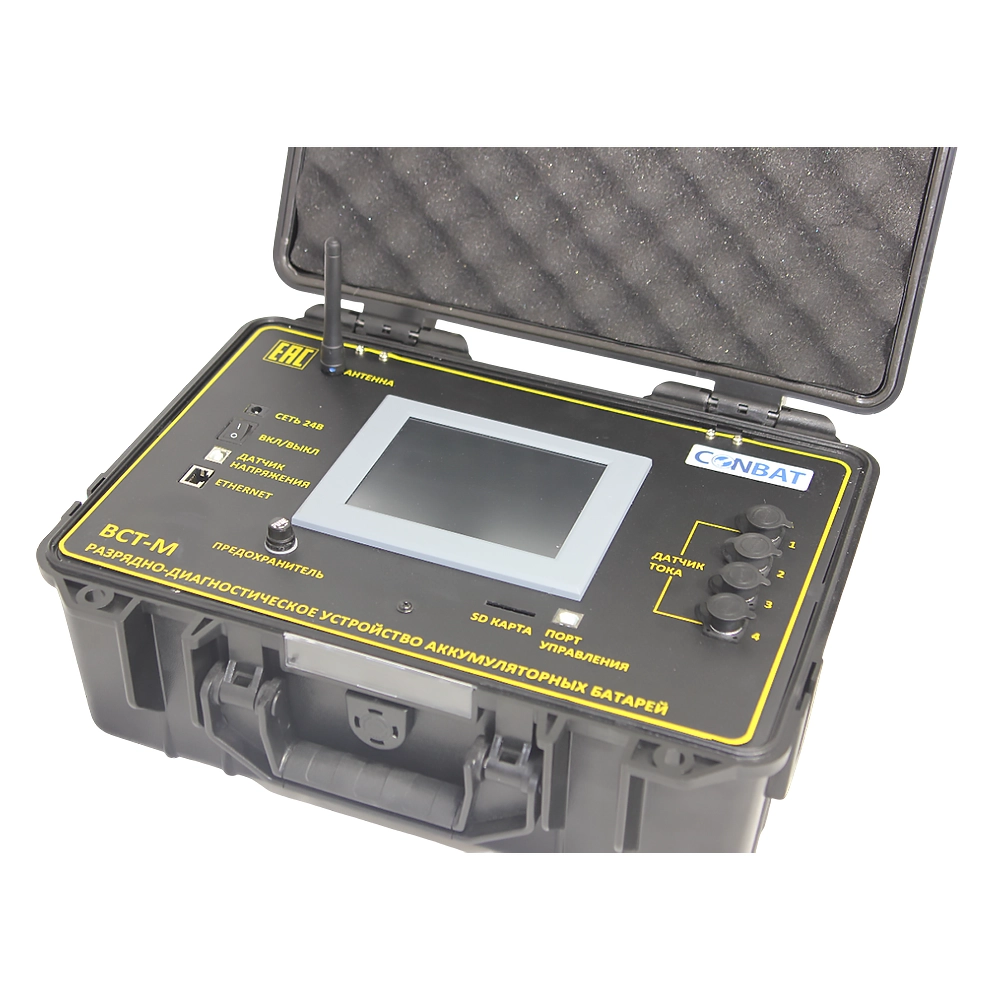

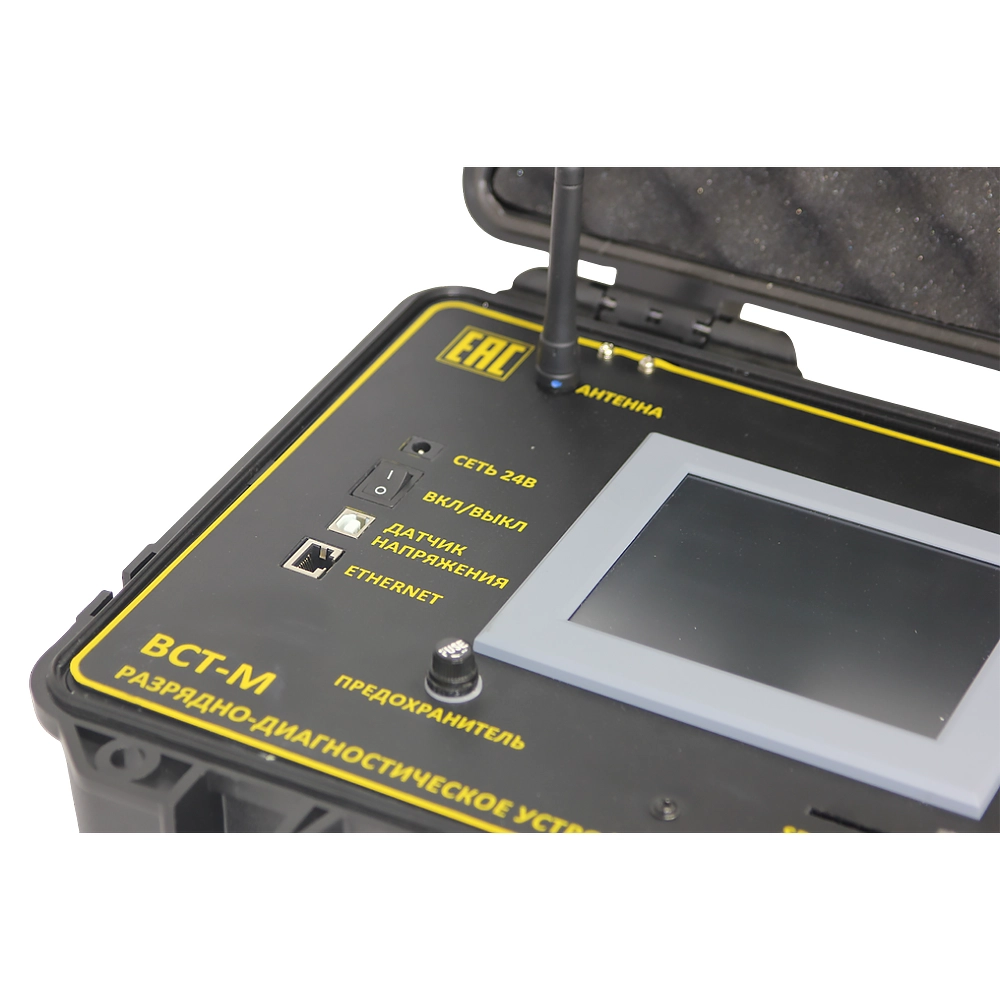

Устройство мониторинга аккумуляторных батарей Conbat BCT-M-1000/1000 - это профессиональная система мониторинга аккумуляторных батарей повышенной мощности. Прибор предназначен для проведения нагрузочного тестирования и контроля состояния АКБ любых типов, емкости и напряжений до 1000 В. Ключевой особенностью устройства является использование беспроводных датчиков VCM-1, которые позволяют вести поэлементный контроль напряжения на каждом аккумуляторе в группе во время разряда или заряда, даже если батарея не отключена от нагрузки. Это современное решение, автоматизирующее сложный процесс тестирования высоковольтных систем и делающее его доступным для персонала.
Наличие в Госреестре СИ означает, что все измерения, выполненные прибором, имеют юридическую силу и могут использоваться для официальных отчетов и сертификации.

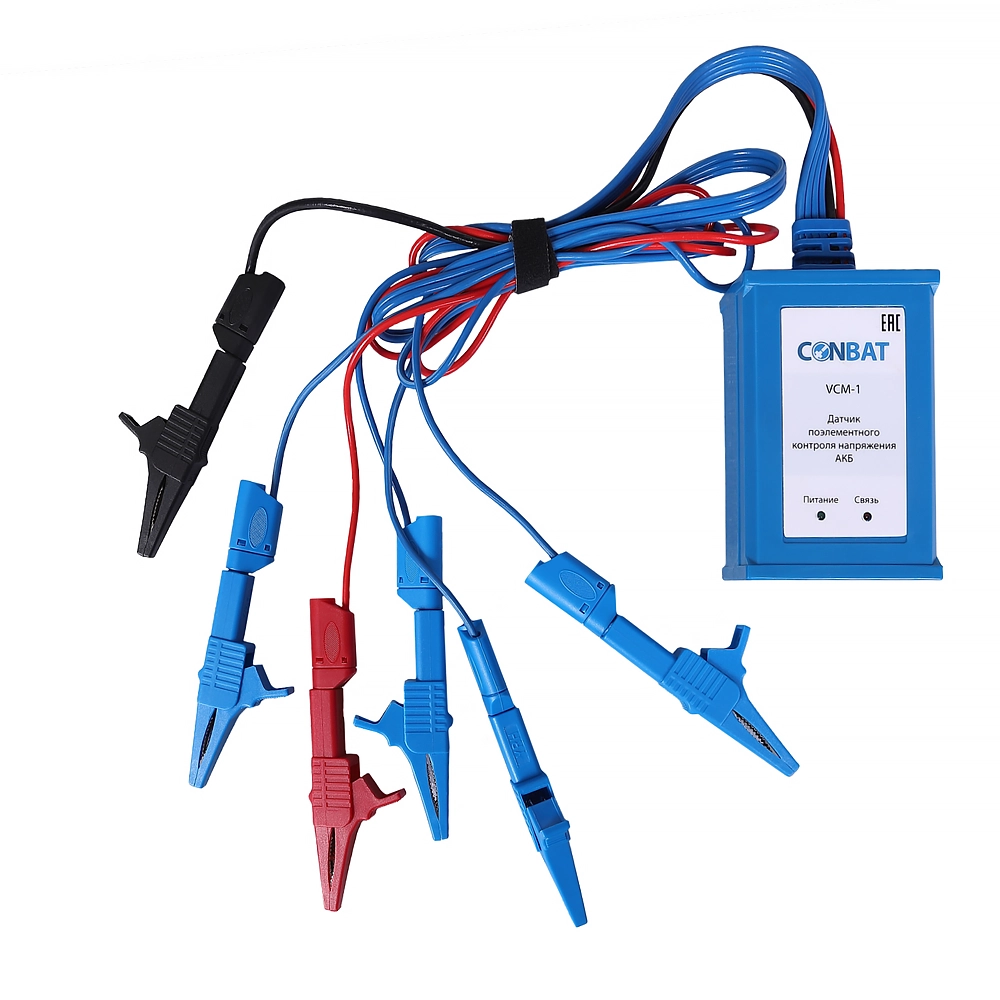

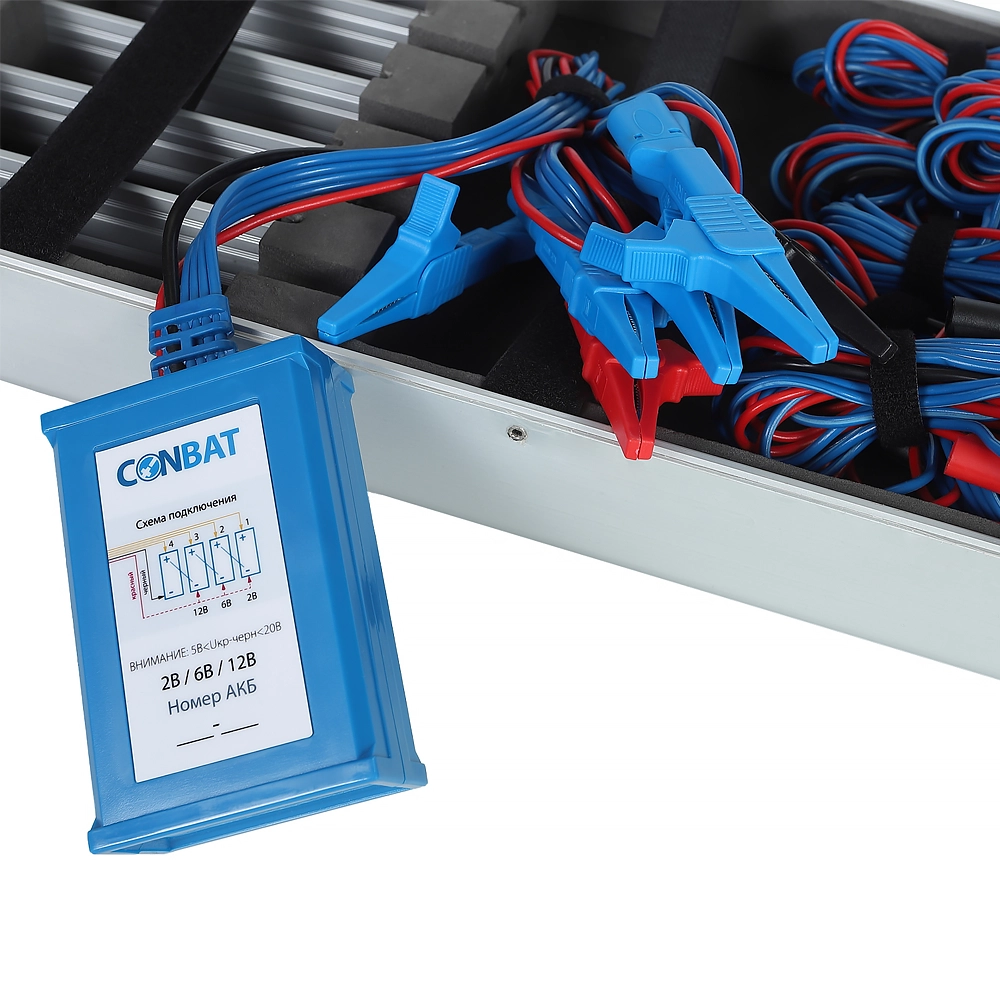

Датчики VCM-1 устанавливаются на клеммы отдельных аккумуляторов и по беспроводному каналу передают данные на основное устройство. Это избавляет от необходимости прокладки громоздких жгутов проводов, экономит время и повышает безопасность работ.
Пользователь может задать граничные условия по минимальному напряжению на группе или отдельном элементе, по току или времени, что защищает АКБ от глубокого разряда и повреждения.
Прибор поддерживает тестирование аккумуляторных батарей напряжением до 1000 В и током до 1000 А, что делает его идеальным решением для промышленных применений и крупных энергетических объектов.
Специализированное ПО Battery Wizard Online batterywizard.ru обеспечивает контроль процесса разряда/заряда, формирование отчетов и хранение данных с возможностью передачи через RS485 интерфейсы.
| Параметр | Значение |
|---|---|
| Модель прибора | BCT-M-1000/1000 |
| Наименование прибора в каталоге продукции | Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BCT-M-1000/1000 (0-1000 В/1000 А) |
| Сегмент рынка для использования прибора | ЭНЕРГЕТИКА, ТЕЛЕКОММУНИКАЦИИ, ПРОМЫШЛЕННОСТЬ |
| Назначение прибора | Устройство разрядно-диагностическое (тестер) аккумуляторов и аккумуляторных батарей (АКБ) |
| Функции прибора | Тестирование аккумуляторов в режиме разряда, заряда и циклов заряда-разряда с измерением напряжений на отдельных элементах |
| Тестируемые типы аккумуляторов и АКБ |
Свинцово-кислотные: стартерные, тяговые, стационарные технологии WET, GEL, AGM, EFB и др. Никель-солевые, никель-кадмиевые, никель-металл-гибридные; Литий-ионные и другие |
| Режимы тестирования (испытания) аккумуляторов и АКБ |
Мониторинг разряда Мониторинг заряда Мониторинг циклов заряда-разряда |
| Режим мониторинга | Наблюдение за процессами разряда, заряда и циклов заряда-разряда |
| Диапазон ёмкости тестируемых аккумуляторов / АКБ | до 10000 Ач (при параллельном включении до 5 приборов или дополнительных блоков нагрузки - до 50 000 Ач) |
| Количество одновременно тестируемых групп АКБ | до 4-х групп в режиме мониторинга (240 аккумуляторов в группе максимум) |
| Количество радиочастотных каналов передачи информации от беспроводных датчиков мониторинга 2В элементов/ 6В 12В блоков | 4 радиочастотных канала (FM1, FM2, FM3, FM4) |
| Количество измерительных каналов мониторинга 2В элементов / 6В,12В блоков (максимальное) | В зависимости от комплектации: до 240 каналов (60 шт. 4-х канальных датчиков мониторинга) |
| Диапазон регулирования (программирования) напряжения мониторинга: | (0 - 1000) В Автоматическое определение напряжения прибором при подключении к нему тестируемой аккумуляторной батареи |
| Диапазон регулирования тока мониторинга аккумулятора | (1 - 1000) А Регулировка тока плавная во всем диапазоне, с шагом 0.1 А, выполняется изменением значения параметра на сенсорном дисплее прибора |
| Максимальный ток мониторинга аккумуляторов | до 1600 А с применением дополнительных внешних токовых клещей 1000А и дополнительных блоков нагрузки |
| Максимальный ток мониторинга в диапазоне напряжений | (0 - 1000) В / 1000 А |
| Диапазон регулирования тока заряда аккумулятора | функция мониторинга заряда (без управления зарядным устройством) |
| Максимальный ток заряда в диапазоне напряжений | функция мониторинга заряда (без управления зарядным устройством) |
| Измеряемые и регистрируемые параметры тестируемого аккумулятора |
Напряжение постоянного тока, В (РДУ CONBAT) Напряжение постоянного тока, В (Датчик поэлементного мониторинга/контроля аккумулятора SLA, NiCd) Сила постоянного тока, А (РДУ CONBAT) Сила постоянного тока, А (Токовые клещи) Время, Сек |
| Погрешность измерения напряжения постоянного тока прибора | не более ± 0,1 % (приведенная погрешность) |
| Погрешность измерения напряжения постоянного тока датчика мониторинга аккумулятора | не более ± 0,1 % (приведенная погрешность) |
| Погрешность измерения силы постоянного тока разряда-заряда аккумулятора прибора | не более ± 0,5 % (приведенная погрешность) |
| Погрешность измерения силы постоянного тока токовых клещей | не более ± 0,5 % (приведенная погрешность) |
| Погрешность регистрации времени в процессе тестирования аккумулятора | не более 10 сек в сутки (абсолютная погрешность) |
| Диапазон рабочих напряжений электропитания прибора |
Сеть переменного тока с напряжением (176÷286) В и частотой 50 Гц В диапазоне напряжений (18÷50) В постоянного тока от подключенных к прибору тестируемых аккумуляторных батарей |
| Рассчитываемые параметры аккумулятора на основе измерений |
Емкость аккумулятора или аккумуляторной батареи, А·ч Мощность разряда, Вт |
| Потребляемая мощность прибора | 5 Вт в режиме холостого хода |
| Защита |
от импульсных перенапряжений в сети переменного тока 220 В от подключения аккумулятора к прибору в обратной полярности от короткого замыкания в цепи разряда аккумулятора от перегрева (отключение прибора при температуре 85°С) Степень защиты оболочки прибора по ГОСТ 14254 – IP20 |
| Условия эксплуатации |
Температура окружающего воздуха, °С: Рабочая (0…+40) °С; Предельная (-5…+50) °С. Относительная влажность окружающего воздуха: не более 75 % при 15 °С, не более 98 % при 25 °С. Без конденсата Атмосферное давление: (84…107) кПа, (630…800) мм рт. ст. |
| Условия хранения |
В соответствии с требованиями ГОСТ 15150: В заводской упаковке, в складских помещениях при температуре воздуха (+5 ... +40) °С Относительная влажность воздуха – не более 80% при 25 °С |
| Условия транспортирования |
В соответствии с ГОСТ 15150: Температура окружающего воздуха (-40…+50) °С; Относительная влажность воздуха – не более 95% при 30 °С Атмосферное давление – 84…107 кПа, (630…800) мм рт. ст. |
| Передача данных | Интерфейсы обмена данными с ПК: USB, для некоторых моделей RS485, Ethernet |
| Управление режимами работы | Сенсорный экран с русскоязычными меню управления и отображения информации |
| Наработка на отказ | Не менее 25 000 часов при номинальном значении напряжения электропитания |
| Габаритные размеры |

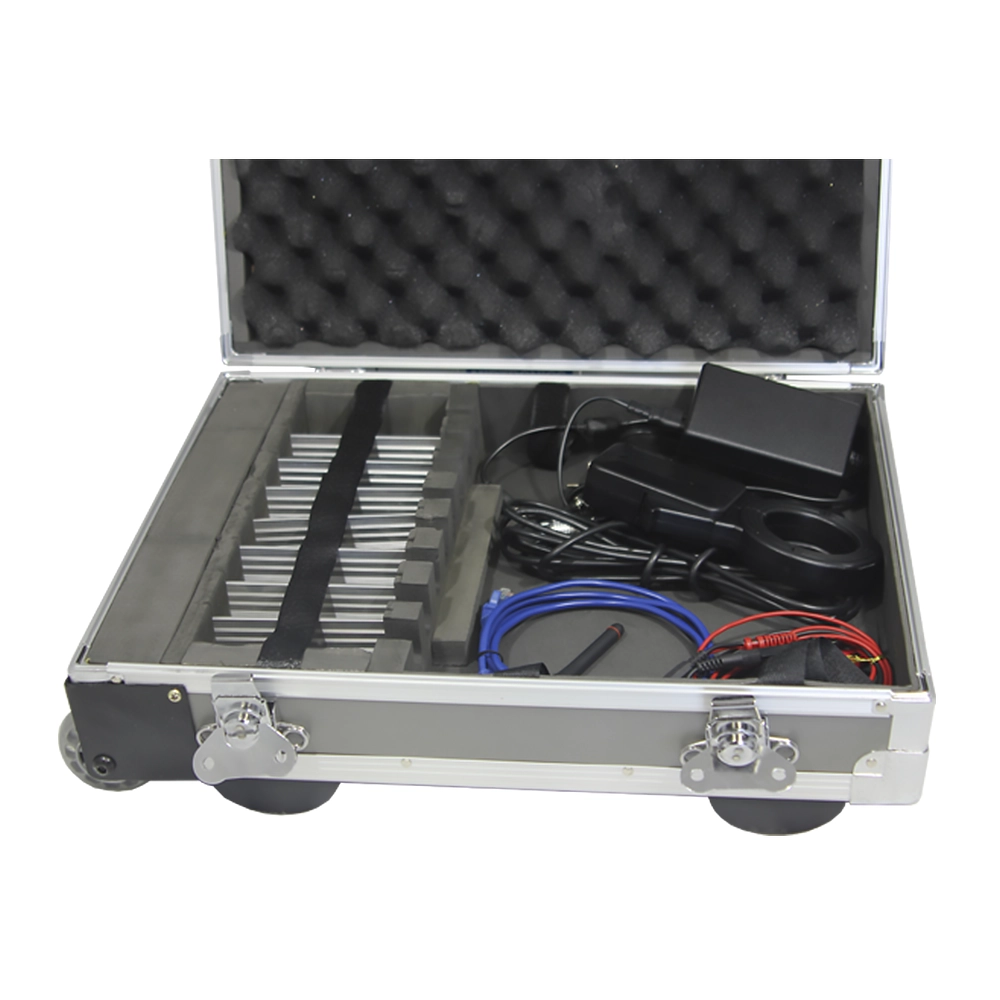

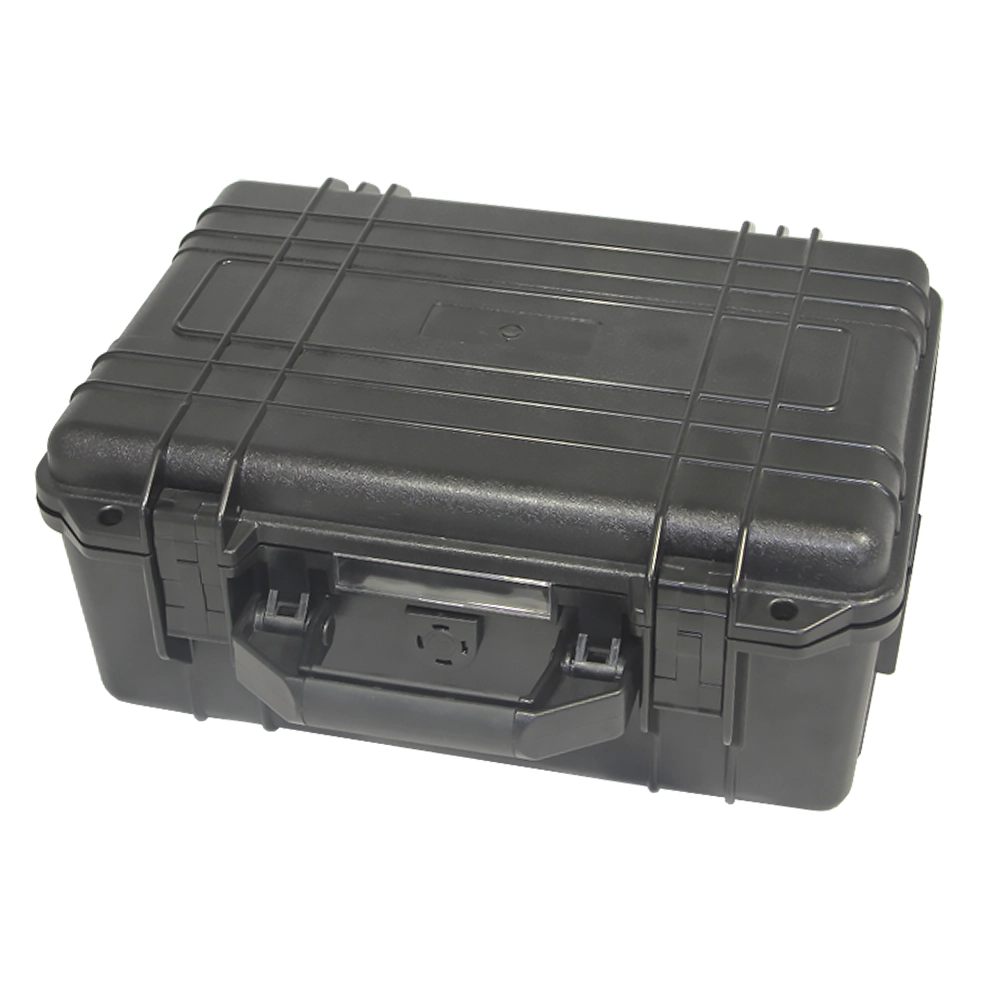

без упаковки: 298×395×173 в упаковке (транспортном кейсе): 700×370×670 |
| Масса |
Без упаковки: 4 Кг; В упаковке: 30 Кг |
| Гарантийный срок | 2 года + 3 года дополнительной гарантии (при условии выполнения ТО в сервисном центре поставщика) |
| Комплектация |

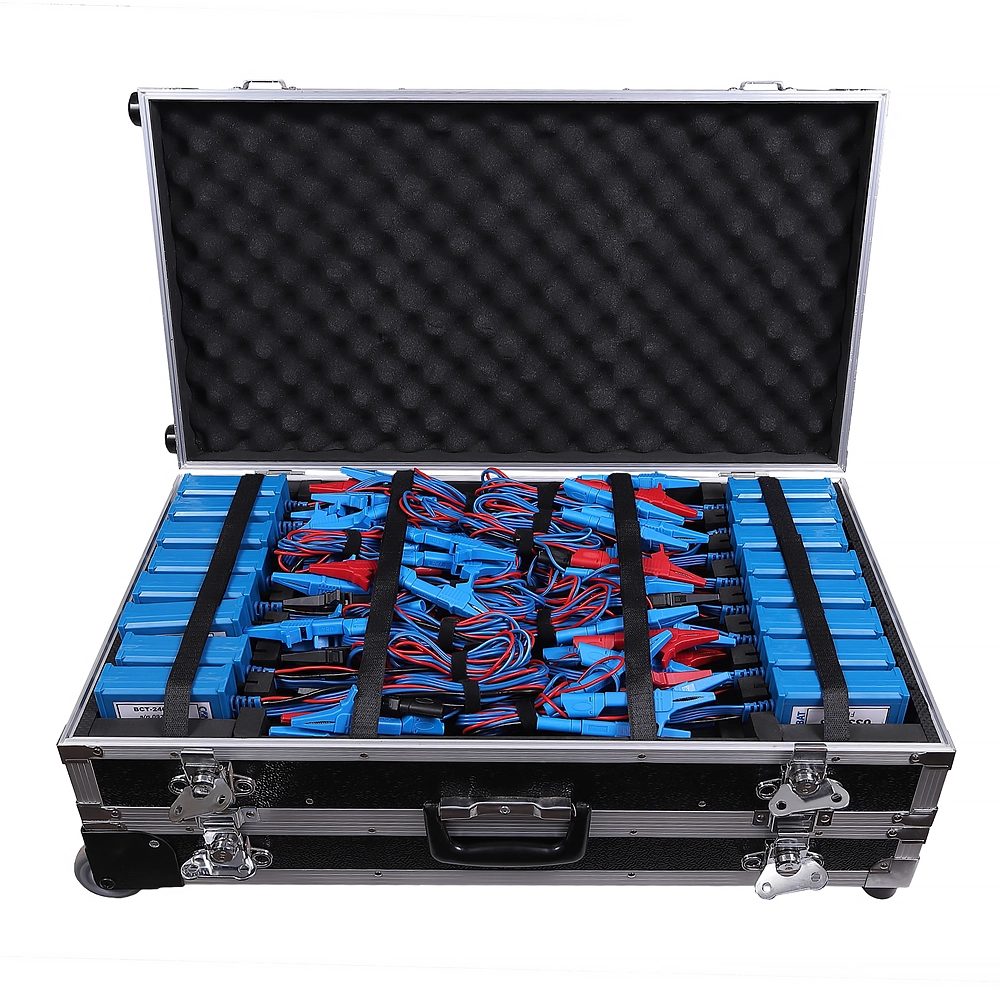

Блок CONBAT BCT-M-1000/1000 - 1 шт. Блок питания устройства 220 В/ 24 В - 1 шт. Кабель питания устройства 24 В с зажимами - 1 шт. Антенна - 1 шт. Руководство по эксплуатации РДУ CONBAT - 1 шт. Беспроводные датчики поэлементного контроля* - 1 датчик на 4 канала Транспортировочный кейс для датчиков напряжения* - 1 шт. Токоизмерительные клещи 100, 200 или 1000 A |
| Дополнительная комплектация по заказу (ОПЦИИ) |
Лицензия ПО Battery Wizard Online тариф "STANDART" Сертификат о первичной метрологической поверке прибора Токовые клещи 50А, 800А, 1000А Проводные датчики поэлементного контроля VCM-1W Беспроводные и проводные датчики поэлементного контроля NiCd батарей |
| № п.п. | Наименование документа | Файл |
|---|---|---|
| Сертификаты | ||
| 1 | Сертификат об утверждении типа средств измерений №89453-23 | СИ_УРД_АКБ_CONBAT_2024_RU |
| Руководство по эксплуатации | ||
| 2 | Руководство по эксплуатации CONBAT мod. BCT-M | CONBAT_BСТ-М_Manual_RU |
▶
Обзор разрядно-диагностические устройства аккумуляторных батарей "CONBAT"
▶
CONBAT vs TORKEL: как увеличить ток разряда аккумуляторов?
▶
CONBAT: как правильно подключать датчики АКБ?
▶
CONBAT: как исключить "сдохший" аккумулятор из цепи и продолжить разряд?
▶
CONBAT: порядок подключения аккумуляторов и настройка параметров разряда.
▶
Отзыв о 6-ти летней эксплуатации РДУ CONBAT

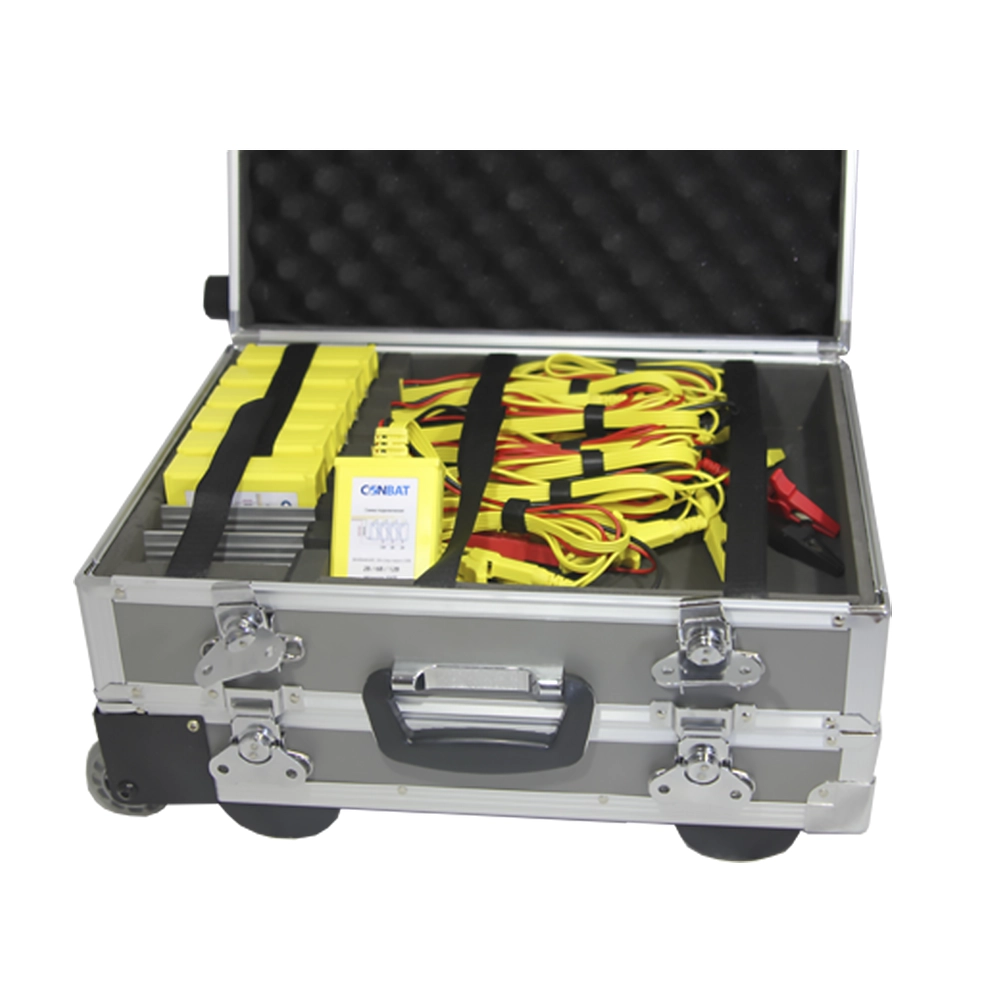

| № п.п. | Модель | Артикул | Название продукта |
|---|---|---|---|
| ПРИБОРЫ | |||
| 1 | BCT-M-1000/1000 | BCT-M-1000/1000 | Разрядно-диагностическое устройство (тестер) аккумуляторных батарей CONBAT BCT-M-1000/1000 (0-1000 В/1000 А) |
| АКСЕССУАРЫ | |||
| Программное обеспечение | |||
| 4 | BW | BW1 | Подписка Battery Wizard Online на 01 мес на 1 прибор BCT |
| 5 | BW | BW12 | Подписка Battery Wizard Online на 12 мес на 1 прибор BCT |
| 6 | BW | BW24 | Подписка Battery Wizard Online на 24 мес на 1 прибор BCT |
| 7 | BW | BW60 | Подписка Battery Wizard Online на 60 мес на 1 прибор BCT |
| Услуги поддержки пользователей | |||
| 8 | CBSUP | CBSUP-01 | Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 1 месяц) |
| 9 | CBSUP | CBSUP-12 | Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 12 месяцев) |
| 10 | CBSUP | CBSUP-24 | Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 24 месяцев) |
| 11 | CBSUP | CBSUP-60 | Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 60 месяцев) |
| Серверные решения | |||
| 12 | - | LIC-BWO-1 | Серверная лицензия Battery Wizard Online |
| 13 | - | SER-BWO-1 | Сервер с предустановленной и развернутой системой |
| 14 | - | SER-BWO-2 | Работы по развертыванию Battery Wizard Online на сервере заказчика |
| 15 | - | SER-BWO-3 | Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 1 месяц) |
| 16 | - | SER-BWO-4 | Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 12 месяцев) |
| 17 | - | SER-BWO-5 | Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 60 месяцев) |
| Беспроводные датчики свинцово-кислотные | |||
| 18 | VCM-1 | VCM-1 | Беспроводной датчик CONBAT VCM-1 поэлементного контроля аккумуляторных батарей (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| 19 | VCM-1 | VCM-1 kit 6 | Комплект 6+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| 20 | VCM-1 | VCM-1 kit 10 | Комплект 10+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| 21 | VCM-1 | VCM-1 kit 14 | Комплект 14+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| 22 | VCM-1 | VCM-1 kit 30 | Комплект 30+2шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| Проводные датчики свинцово-кислотные + щелочные (NiCd) | |||

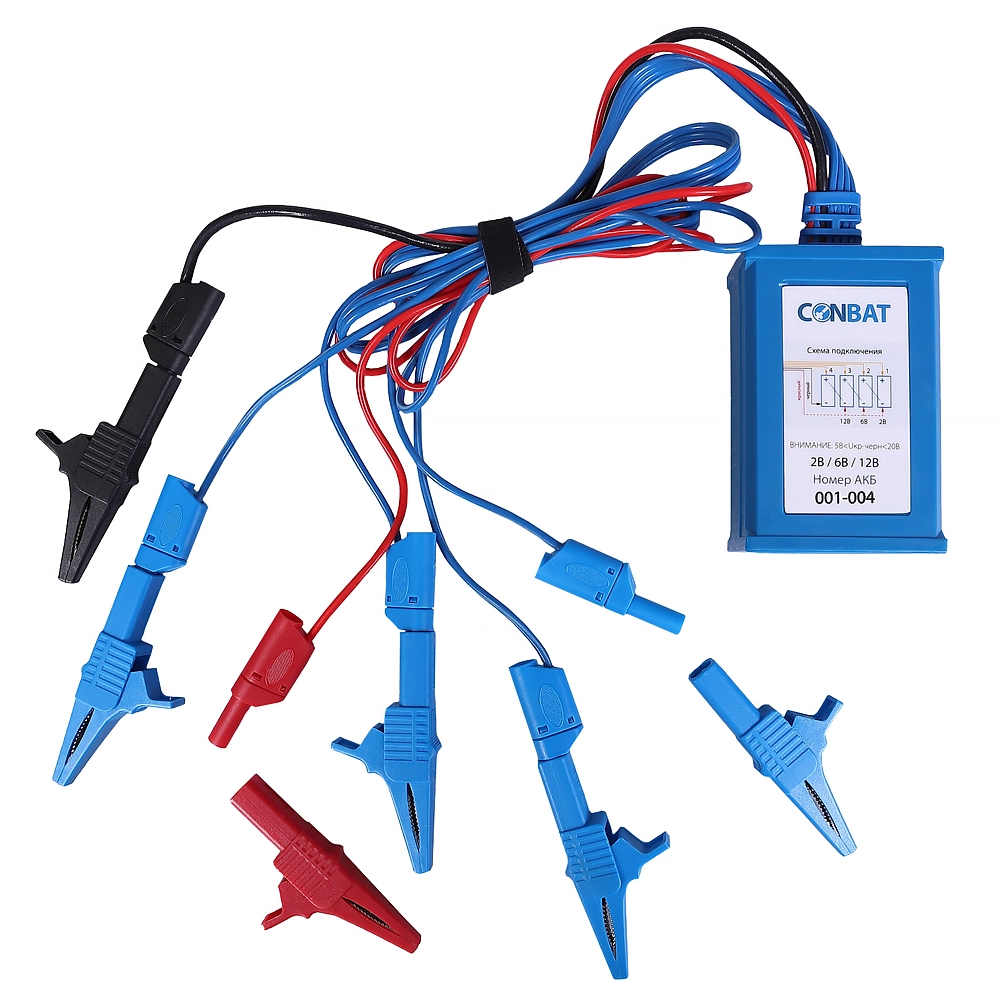

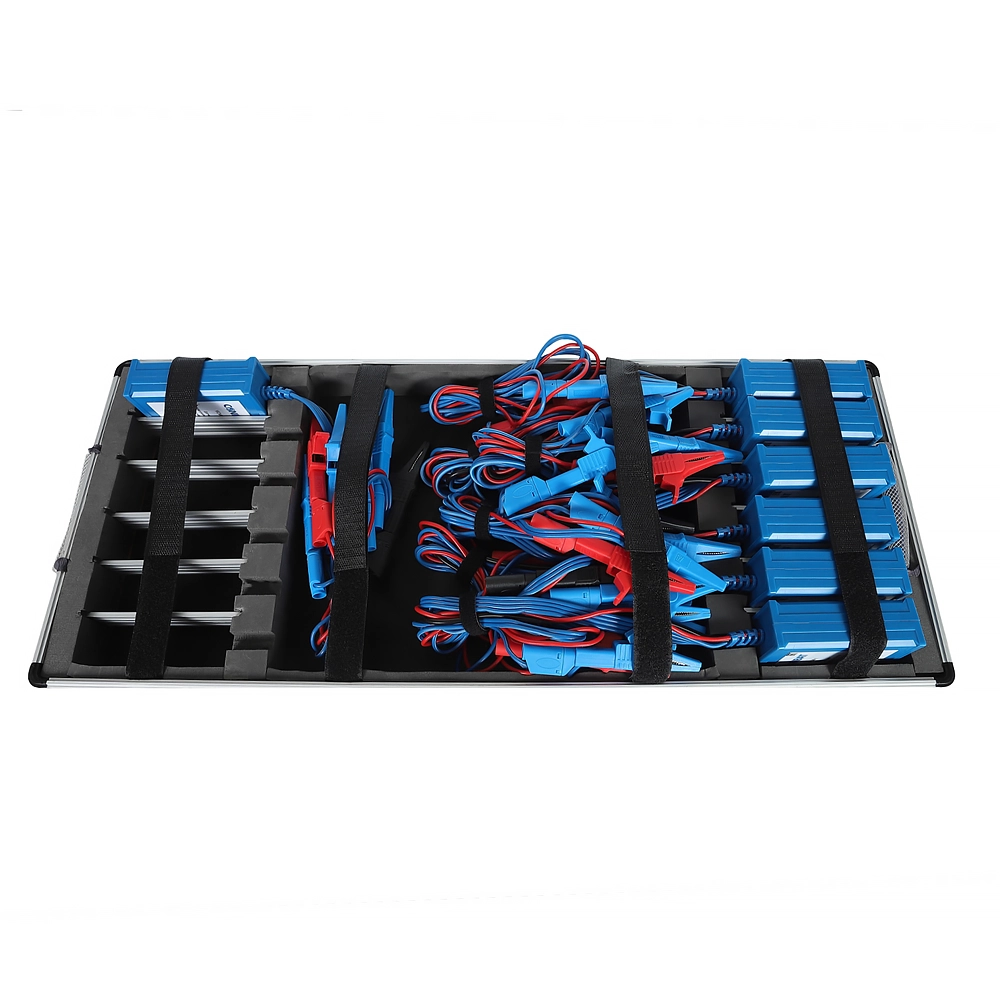

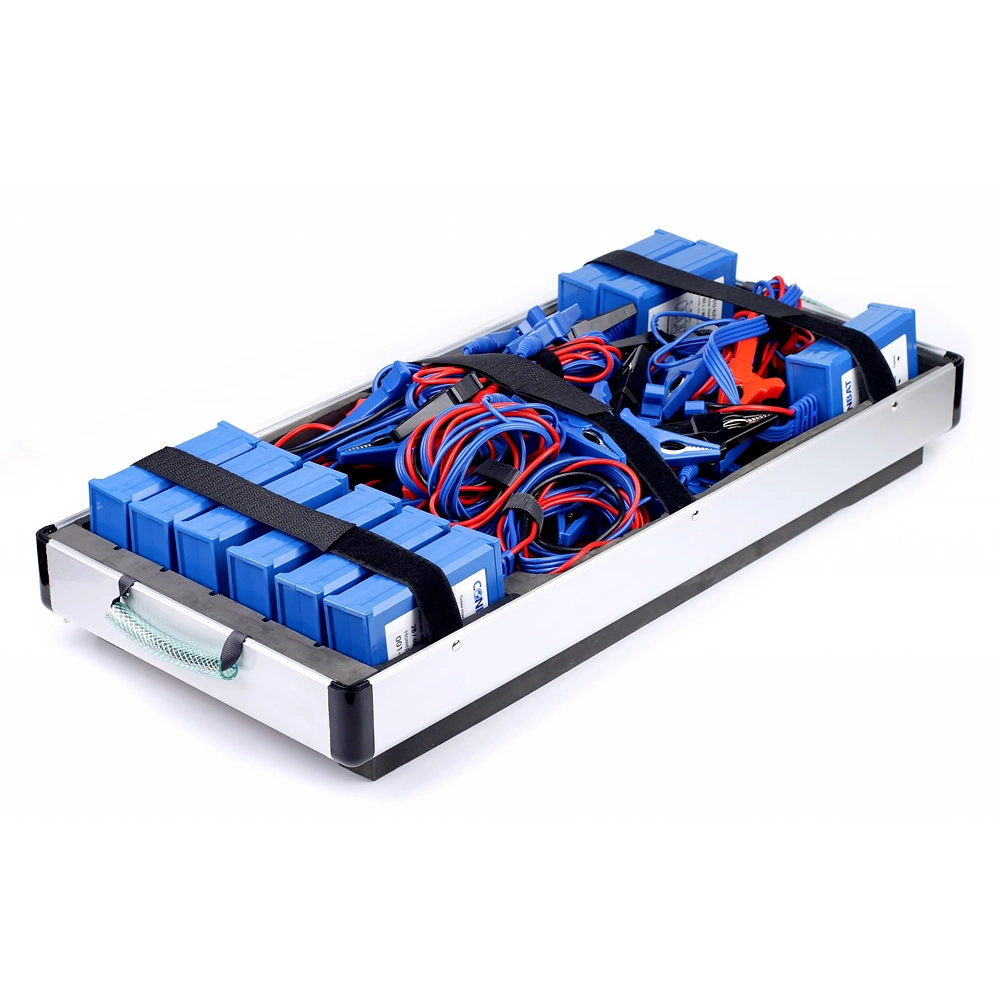

| 23 | VCM-1W | VCM-1W | Проводной датчик CONBAT VCM-1W поэлементного контроля аккумуляторных батарей (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В) |
| 24 | VCM-1W | VCM-1W kit 6 | Комплект 6шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В) |
| 25 | VCM-1W | VCM-1W kit 10 | Комплект 10шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В) |
| 26 | VCM-1W | VCM-1W kit 30 | Комплект 30шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В) |
| Беспроводные датчики щелочные (NiCd) | |||
| 27 | VCM-1 NiCd | VCM-1 NiCd | Беспроводной датчик CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| 28 | VCM-1 NiCd | VCM-1 NiCd kit 6 | Комплект 6+1шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| 29 | VCM-1 NiCd | VCM-1 NiCd kit 10 | Комплект 10+1шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| 30 | VCM-1 NiCd | VCM-1 NiCd kit 30 | Комплект 30+2шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ) |
| Токовые клещи | |||
| 31 | CC | CC050A | Токоизмерительные клещи 50 A CONBAT CC50A |
| 32 | CC | CC100A | Токоизмерительные клещи 100 A CONBAT CC100A |
| 33 | CC | CC200A | Токоизмерительные клещи 200 A CONBAT CC200A |
| 34 | CC | CC600A | Токоизмерительные клещи 600 A CONBAT CC600A |
| 35 | CC | CC800A | Токоизмерительные клещи 800 A CONBAT CC800A |
| 36 | CC | CC1000A | Токоизмерительные клещи 1000 A CONBAT CC1000A |
| Провода, кабели, модули | |||
| 37 | CBL | CBL-1 | Модуль сигнализации окончания разряда CONBAT (вывод импульсного сигнала остановки разряда 1м) |
| 38 | CBL | CBL-2 | Модуль управления разрядом CONBAT (для соединения основного и дополнительного блоков 2м) |
| 39 | CBL | CBL-3 | Модуль RS-485 управления разрядом CONBAT (для соединения основного и дополнительного блоков 2м) |
