| Поддерживаемые типы батарей |
|
| Режимы тестирования |
|
| Режим мониторинга | Наблюдение за процессом разряда |
| Количество одновременно тестируемых групп | 1 группа в режиме разряда |
| Диапазон тестируемых емкостей | от 0 Ач до 400 Ач (один канал при разряде в течение 10 часов током 40А) |
| Максимальный ток разряда в диапазоне напряжений | (0-60) В / 40 А |
| Максимальный ток разряда аккумуляторов | до 640 А с применением дополнительных внешних токовых клещей 600А и дополнительных блоков нагрузки |
| Заряд аккумуляторных батарей | (0-60 В) / 40 А (только для артикула BSL-48/40-PC-CH) |
| Передача данных | Интерфейс обмена данными с ПК: USB (у моделей -PC) |
| Управление режимами работы | Экран с кнопочным управлением и русскоязычными меню |
| Габаритные размеры |
без упаковки: 430x220x210 мм (для артикулов BSL-48/40-С3, BSL-48/40-РС) c упаковкой: 550x270x450 мм (для артикулов BSL-48/40-С3, BSL-48/40-РС) без упаковки: 430x220x410 мм (для артикула BSL-48/40-PC-CH) c упаковкой: 500x310x510 мм (для артикула BSL-48/40-PC-CH) |
| Масса |
без упаковки: 8,5 кг (для артикулов BSL-48/40-С3, BSL-48/40-РС) c упаковкой: 21 кг (для артикулов BSL-48/40-С3, BSL-48/40-РС) без упаковки: 16 кг (для артикула BSL-48/40-PC-CH) c упаковкой: 20 кг (для артикула BSL-48/40-PC-CH) |
| Гарантийный срок | 2 года + 3 года дополнительной гарантии (при условии выполнения ТО в сервисном центре поставщика) |
| Госреестр СИ |
Оформляется аттестат испытательного оборудования Узнать подробней |
| Страна производства | Россия |

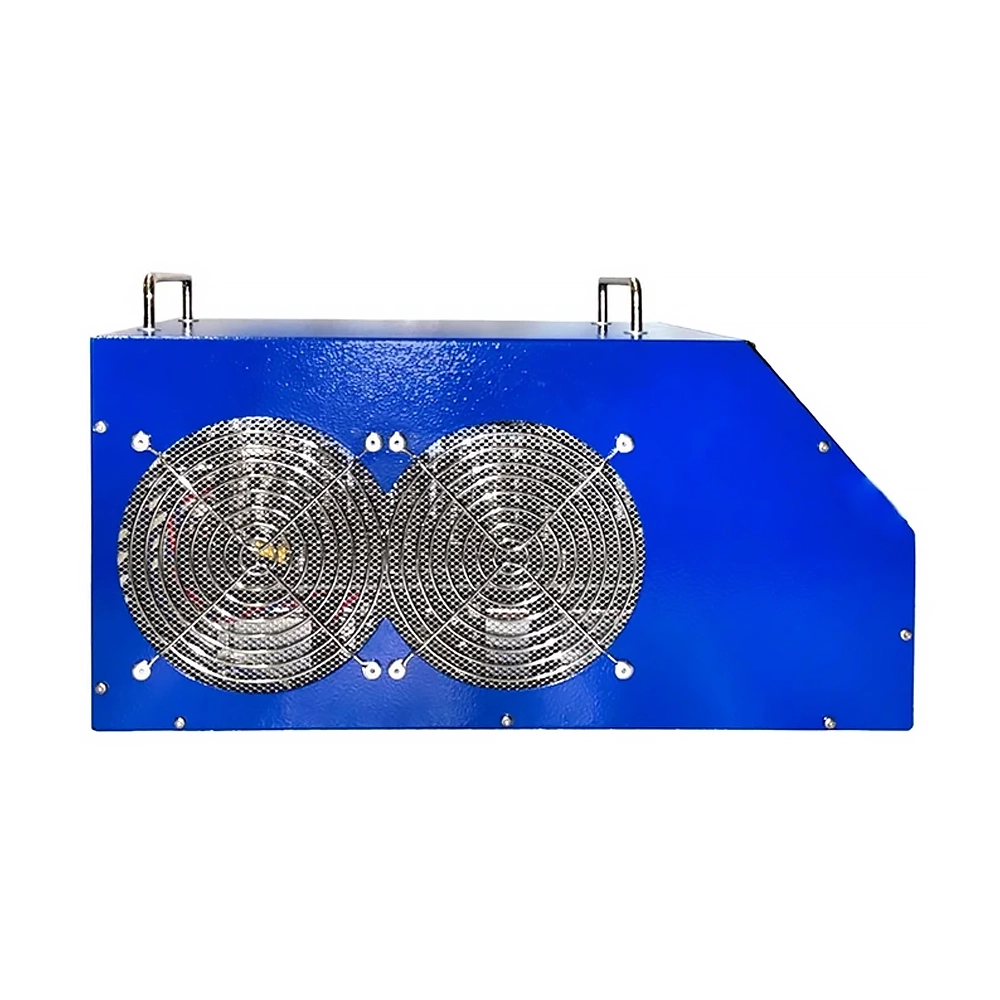

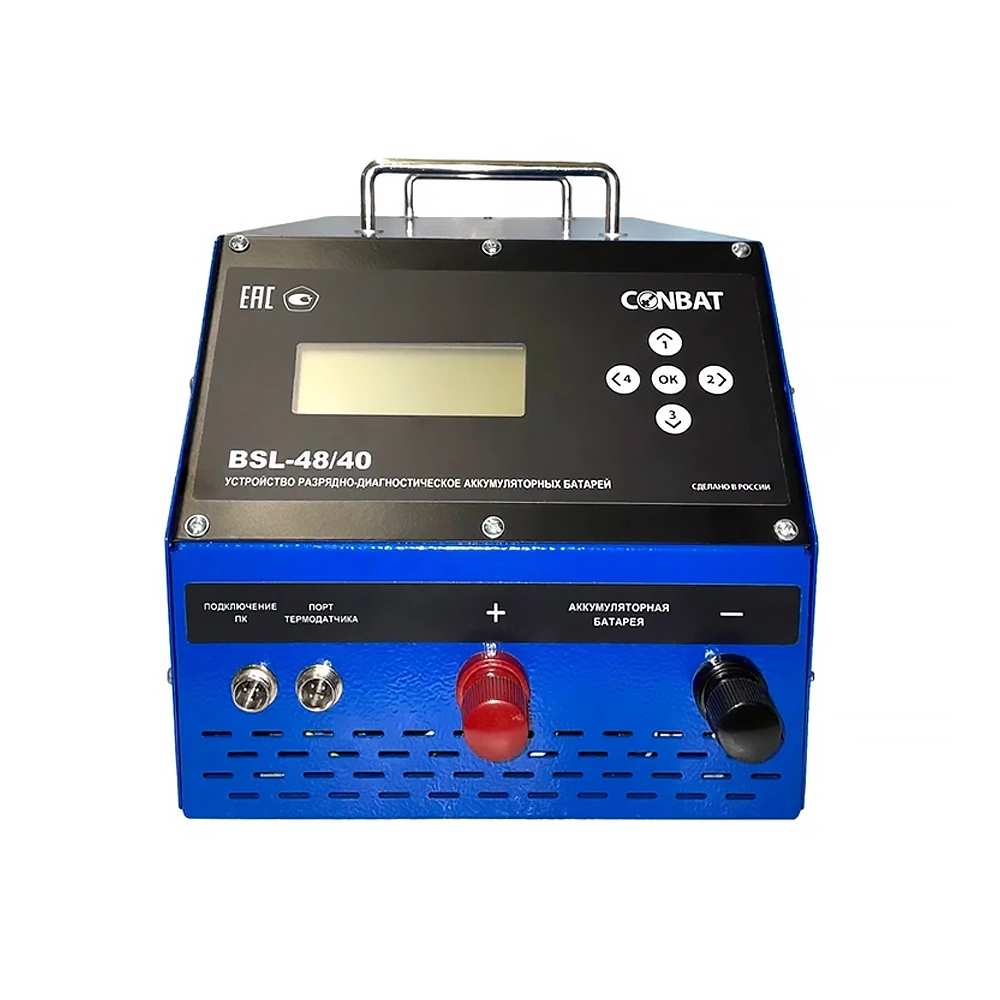

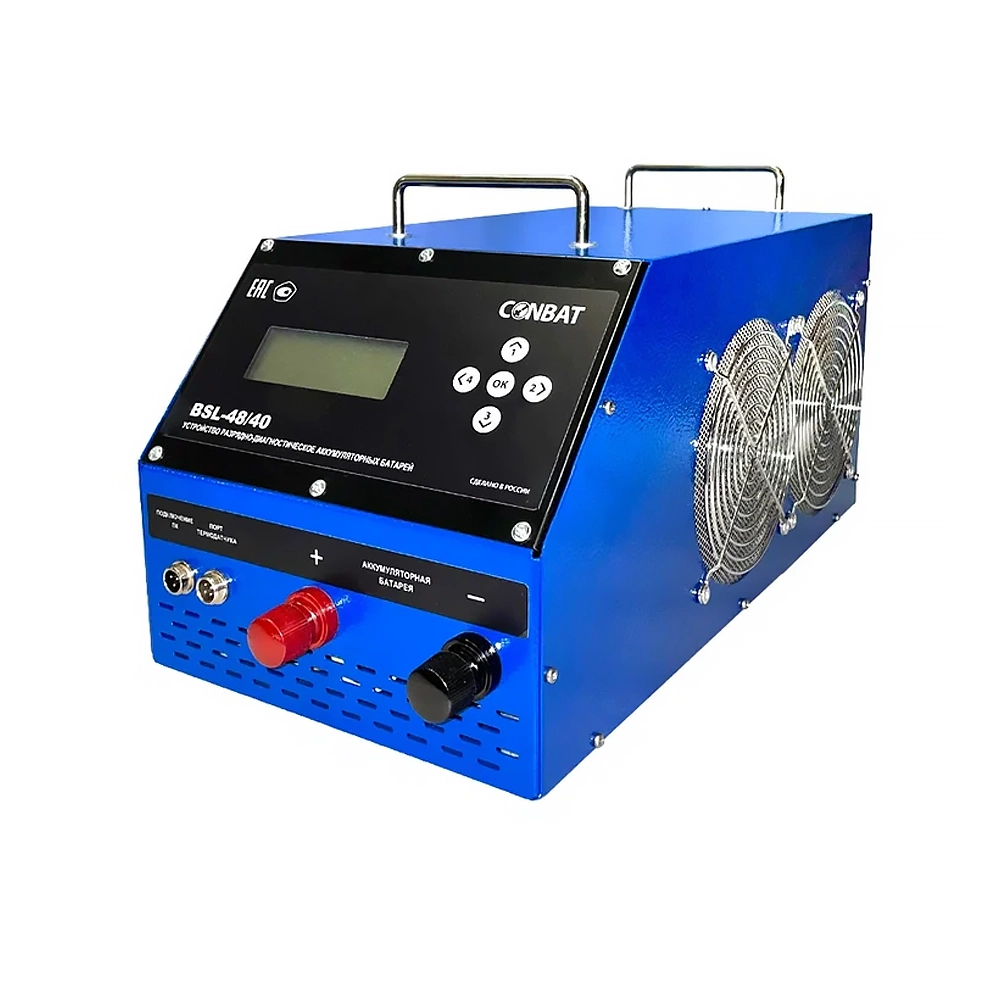

Разрядно-диагностическое устройство аккумуляторных батарей Conbat BSL-48/40 - это профессиональный прибор, предназначенный для испытания любых типов аккумуляторных батарей методом контролируемого разряда стабилизированным током или мощностью. Устройство служит для точного измерения емкости, анализа состояния и проведения тренировочных циклов (заряд-разряд-заряд) аккумуляторов. Основное отличие разрядно-диагностических устройств CONBAT® BSL-48/40 состоит в том, что устройства подключаются к АБ в разрыв ЭПУ, что позволяет проводить тесты разряд-заряд АБ в автоматическом режиме.
BSL-48/40 поддерживает все основные типы аккумуляторных батарей: свинцово-кислотные (WET, GEL, AGM, EFB), никель-солевые, никель-кадмиевые, никель-металлгидридные, литий-ионные и другие.
Для свинцово-кислотных аккумуляторов прибор автоматически выполняет разряд по алгоритмам, соответствующим ГОСТ 26881-86 для стационарных батарей и ГОСТ Р 53165-2020 для стартерных.
Подключение к АБ в разрыв ЭПУ позволяет проводить тесты разряд-заряд АБ в автоматическом режиме. Контроль напряжения и температуры заряда обеспечивает безопасность процесса.
Совместимость с программным обеспечением CONBAT BSL Wizard и Battery Wizard Online для контроля процесса разряда/заряда, формирования отчетов и хранения данных.
| Параметр | Значение |
|---|---|
| Модель прибора | BSL-48/40 |
| Наименование прибора | Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BSL-48/40 |
| Поддерживаемые типы аккумуляторных батарей | свинцово-кислотные (стартерные, тяговые и стационарные по технологии WET, GEL, AGM, EFB и др.); никель-солевые; никель-кадмиевые; никель-металл-гибридные; литий-ионные и другие |
| Количество каналов подключения АБ | 1 шт. |
| Диапазон рабочего напряжения разряда АБ | от 0.1 до 60 В, шаг 0.1 В |
| Ток разряда | от 0.1 до 40 А, шаг 0.1 А |
| Режим разряда | - по ГОСТ (только для свинцово-кислотных АБ) - по параметрам |
| Окончание разряда | - По емкости - По напряжению - По температуре - Ручная остановка |
| Емкость разряжаемой АБ | от 0 до 400 А·ч (один канал), 400А·ч при разряде в течение 10 часов током 40А |
| Температура | от 0 до 100 °C, шаг 1°C |
| Мощность разряда | 1600 Вт |
| Измерение физических величин | - Напряжение постоянного тока, В - Сила постоянного тока, А - Температура, °С - Время, с |
| Измерение параметров АБ (расчет) |
- Остаточная емкость аккумуляторной батареи - А·ч - Относительная остаточная емкость АБ - % - Внутреннее сопротивление, Ом - Ток короткого замыкания, А |
| Погрешность измерения напряжения | ± 0,1 % (приведенная) |
| Погрешность измерения тока | ± 0,5 % (приведенная) |
| Погрешность измерения температуры | ± 1 % (приведенная) |
| Погрешность измерения времени | не более 10 с/сут (абсолютная) |
| Диапазон входного напряжения заряда АБ | от 0 до 20 В, шаг 0.1 В (или иные значения, при применении внешних ЗУ) |
| Ток заряда | от 0 до 20 А, шаг 0.1 А (или иные значения, при применении внешних ЗУ) |
| Класс защиты по IP | IP20 |
| Память | Хранение результатов последнего испытания |
| Заряд аккумуляторных батарей | (0-60 В) / 40 А (только для артикула BSL-48/40-PC-CH) |
| Подключение ПК, экспорт данных | Последовательный интерфейс передачи данных (USB) c гальванической развязкой |
| Программное обеспечение | - CONBAT BSL Wizard - Battery Wizard Online |
| Температурный режим | от 0°C до +40 °C |
| Защита устройства | От перенапряжения сети (предохранитель), перегрева, от подключения в обратной полярности |
| Срок службы | 5 лет |
| Срок гарантии | 2 года + 3 года дополнительной гарантии за дополнительную оплату |
| Габаритные размеры |
без упаковки: 430x220x210 мм (для артикулов BSL-48/40-С3, BSL-48/40-РС) c упаковкой: 550x270x450 мм (для артикулов BSL-48/40-С3, BSL-48/40-РС) без упаковки: 430x220x410 мм (для артикула BSL-48/40-PC-CH) c упаковкой: 500x310x510 мм (для артикула BSL-48/40-PC-CH) |
| Масса |
без упаковки: 8,5 кг (для артикулов BSL-48/40-С3, BSL-48/40-РС) c упаковкой: 21 кг (для артикулов BSL-48/40-С3, BSL-48/40-РС) без упаковки: 16 кг (для артикула BSL-48/40-PC-CH) c упаковкой: 20 кг (для артикула BSL-48/40-PC-CH) |
| Комплектация артикула BSL-48/40-С3 |

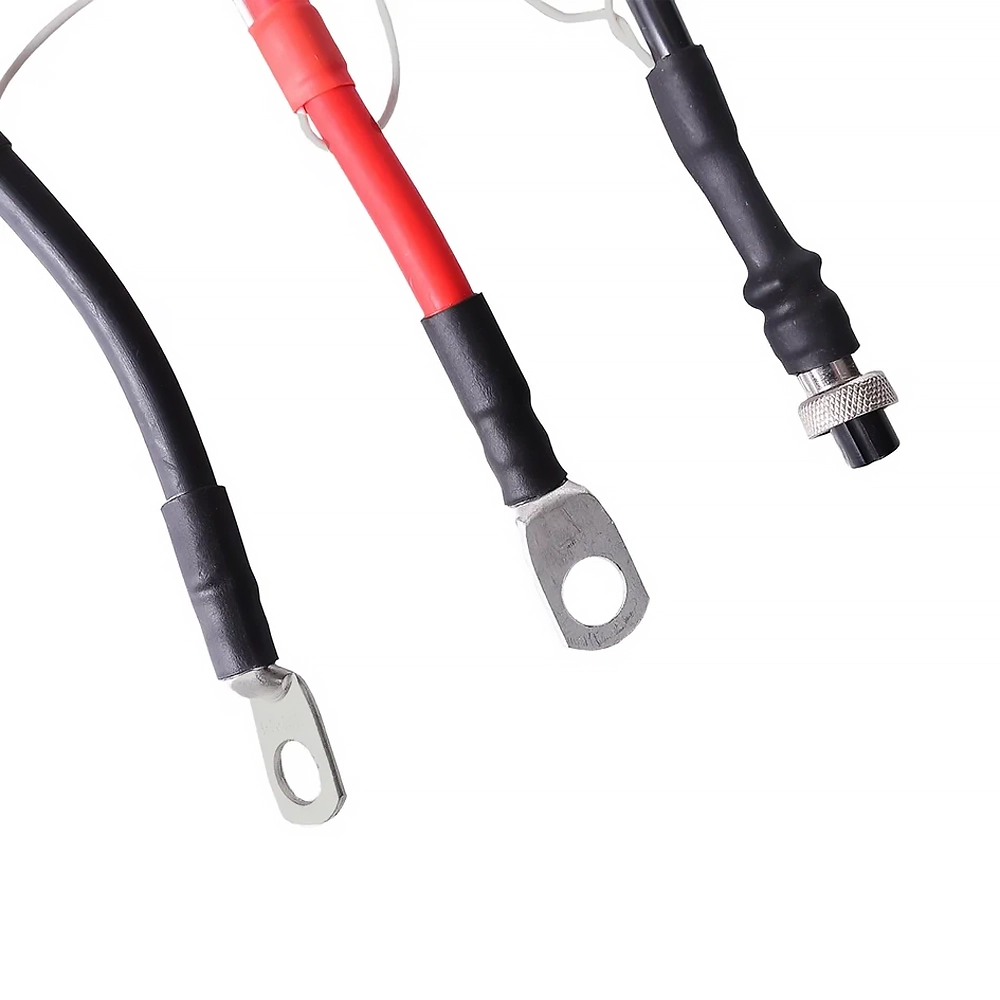

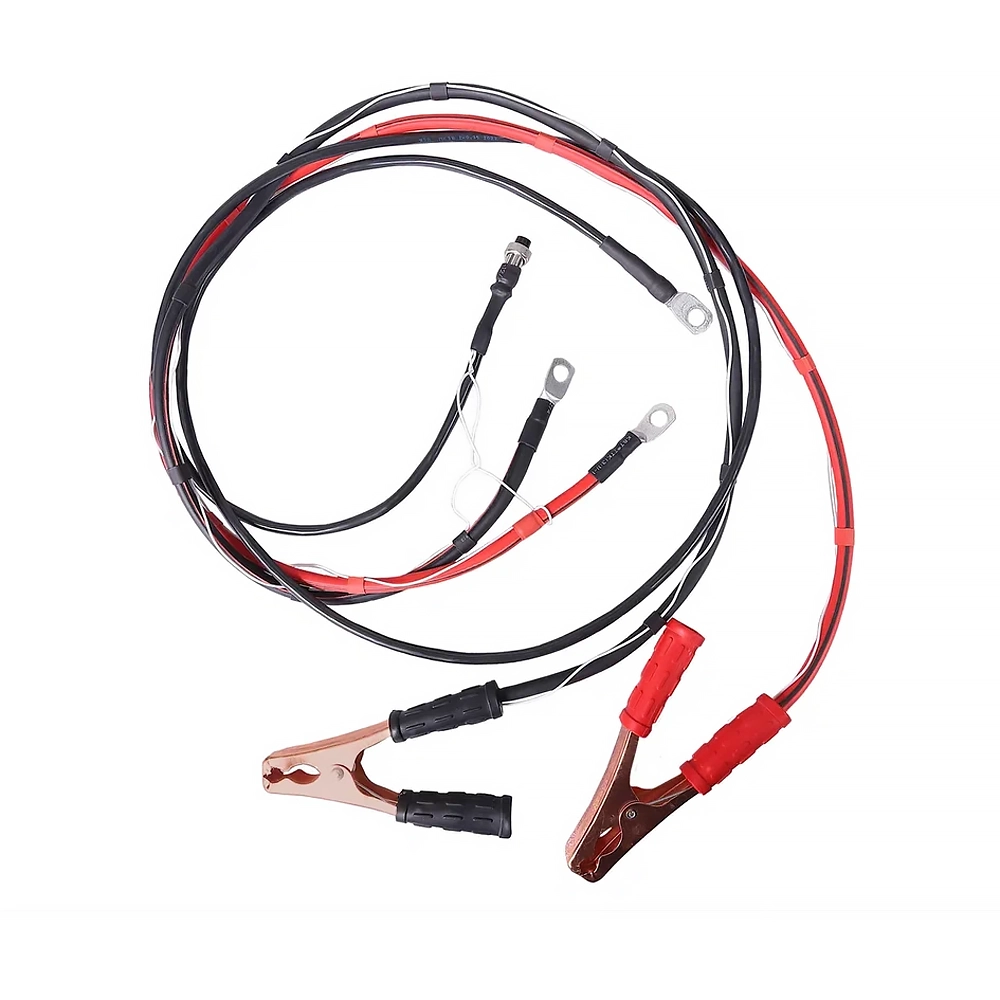

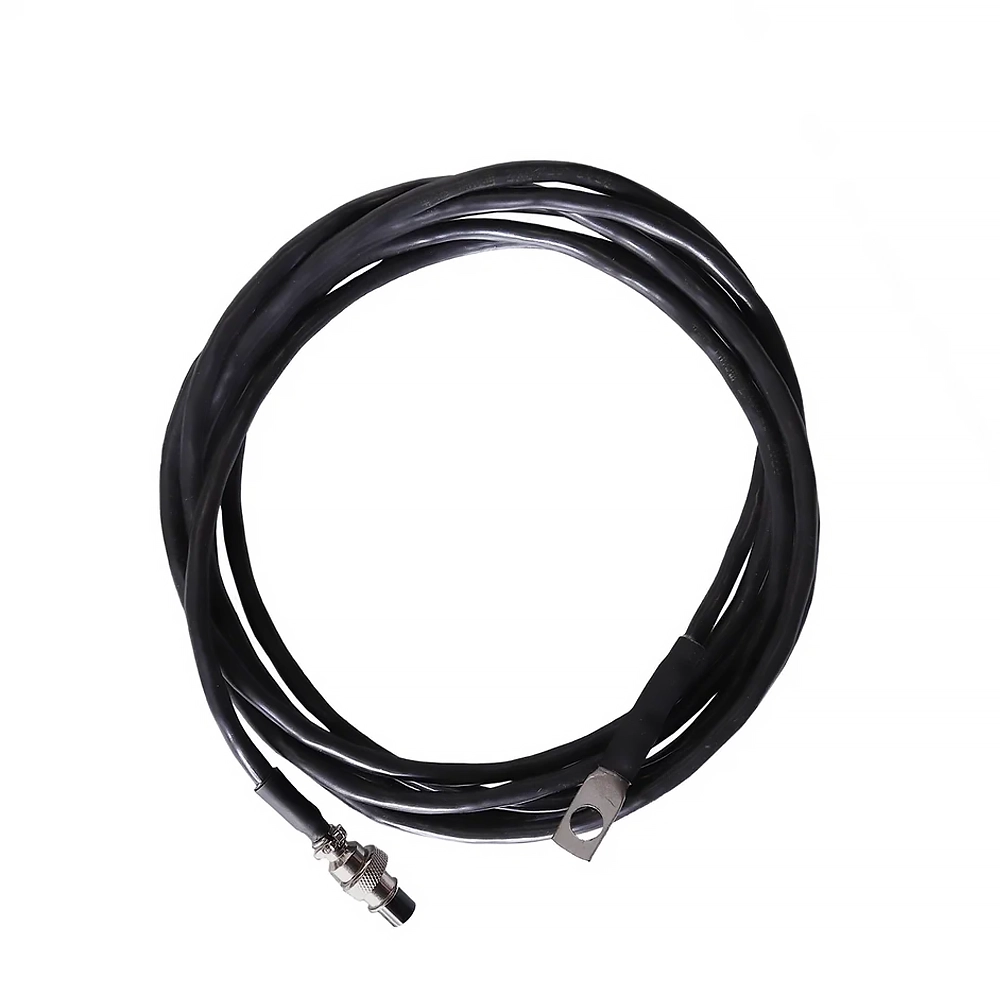

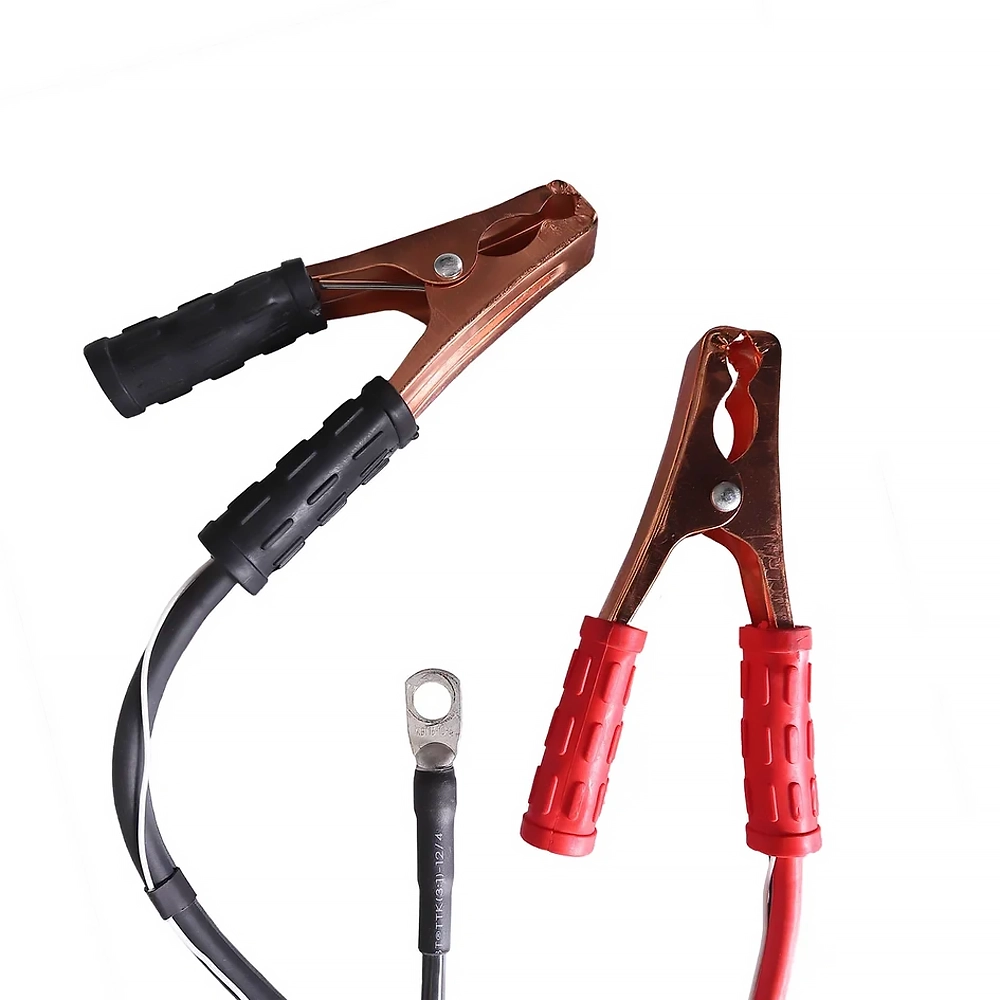

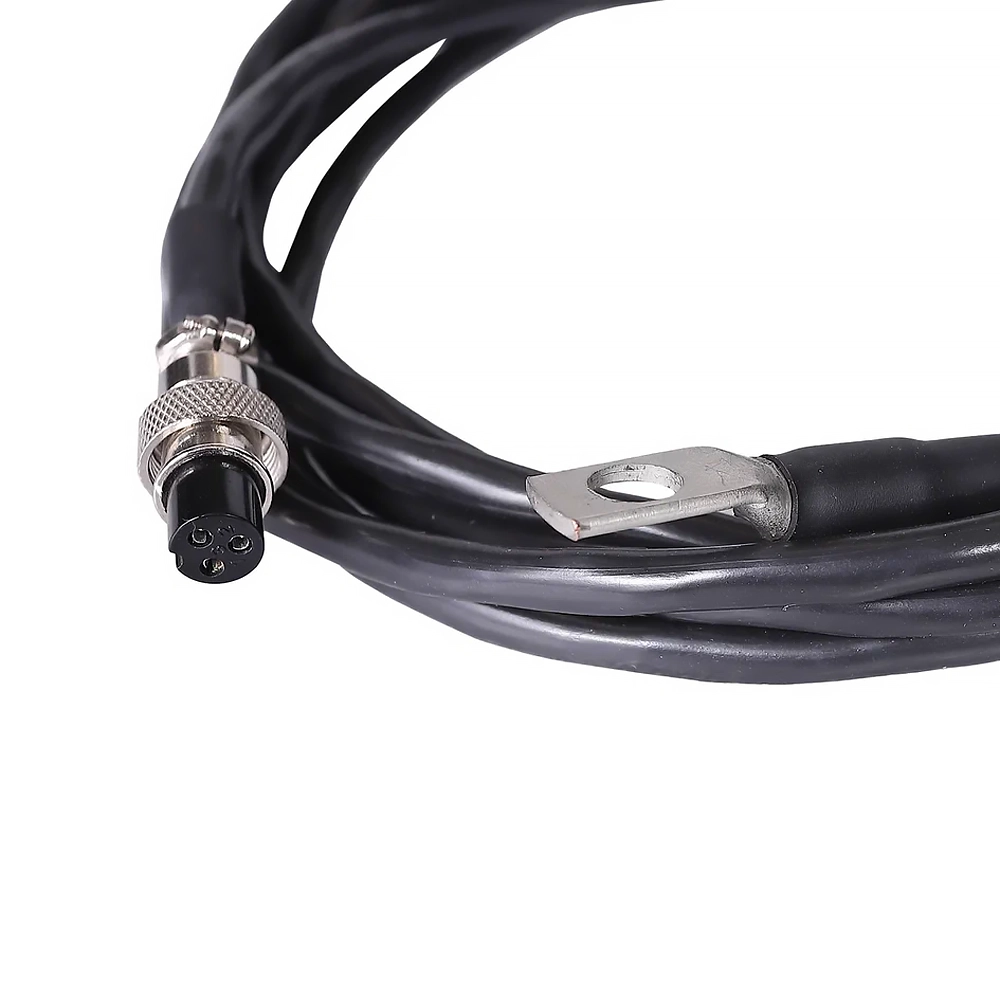

Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BSL-48/40 – 1 шт. Кабель питания 220В, L = 1,2 м – 1 шт. Комплект кабелей с гальванически развязанными датчиками температуры 1 шт., L = 3 м – 1 к-т. Комплект силовых проводов марки ПуГВнг 1х16 кв. мм. (красный /черный) подключения АБ L = 3 м, - 2шт. Индивидуальная упаковка (картонная) – 1 шт. Руководство по эксплуатации РДУ – 1 шт. Свидетельство о первичной метрологической поверке** – 1 шт. |
| Комплектация артикула BSL-48/40-РС |

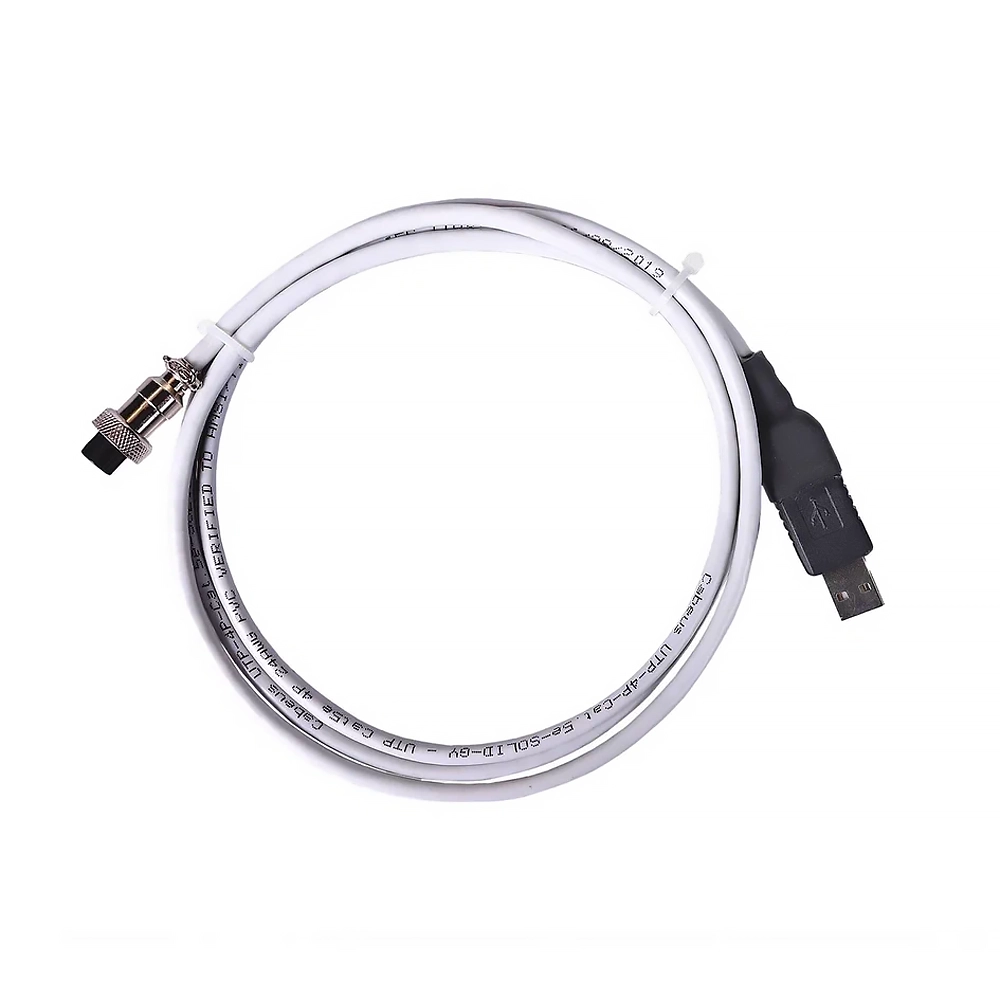

Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BSL-48/40 – 1 шт. Кабель питания 220В, L = 1,2 м – 1 шт. Кабель интерфейсный (USB) для подключения к ПК L 0,9м – 1 шт. Комплект кабелей с гальванически развязанными датчиками температуры 1 шт., L = 3 м – 1 к-т. Комп Комплект силовых проводов марки ПуГВнг 1х16 кв. мм. (красный /черный) подключения АБ L = 3 м, - 2шт.; Индивидуальная упаковка (картонная) – 1 шт. Руководство по эксплуатации РДУ – 1 шт. Руководство по эксплуатации ПО** – 1 шт. Свидетельство о первичной метрологической поверке** – 1 шт. Дистрибутив программного обеспечения CONBAT BSL Wizard** – 1 шт. Battery Wizard Online подписка по тарифу “STANDART” ** – 6 мес. |
| Комплектация артикула BSL-48/40-PC-CH |
Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BSL-48/40 встроенное зарядное устройство 0-60В/40А – 1 шт. Кабель питания 220В, L = 1,2 м – 1 шт. Кабель интерфейсный (USB) для подключения к ПК L 0,9м – 1 шт. Комплект кабелей с гальванически развязанными датчиками температуры 1 шт., L = 3 м – 1 к-т. Комплект силовых проводов марки ПуГВнг 1х16 кв. мм. (красный /черный) подключения АБ L = 3 м, - 2шт.; Индивидуальная упаковка (картонная) – 1 шт. Руководство по эксплуатации РДУ – 1 шт. Руководство по эксплуатации ПО** – 1 шт. Свидетельство о первичной метрологической поверке** – 1 шт. Дистрибутив программного обеспечения CONBAT BSL Wizard** – 1 шт. Battery Wizard Online подписка по тарифу “STANDART” ** – 6 мес. |
| Примечание |
* Комплектация устройства может незначительно изменяться производителем без уведомления потребителя. ** Допускается передача потребителю в электронном виде (см www.conbat.ru/docs.html ) |
| № п.п. | Наименование документа | Файл |
|---|---|---|
| Программное обеспечение | ||
| 1 | Программное обеспечение CONBAT BSL WIZARD (для изделий 2023 г.в.) | CONBAT_BSL_WIZARD_1_0.ZIP |
| 2 | Программное обеспечение CONBAT BSL WIZARD (для изделий 2024 г.в.) | CONBAT_BSL_WIZARD_1_3.ZIP |
| Драйверы | ||
| 3 | Универсальный драйвер USB to UART для CONBAT BSL | CP210x_UNIVERSAL_WINDOWS_DRIVER.ZIP |
| 4 | Драйвер SILICON LABS USB to UART для CONBAT BSL | SILICON_LABS_CP210X_USB_TO_UART.ZIP |
▶
Обзор разрядно-диагностические устройства аккумуляторных батарей "CONBAT"
▶
CONBAT vs TORKEL: как увеличить ток разряда аккумуляторов?
▶
CONBAT: как правильно подключать датчики АКБ?
▶
CONBAT: как исключить "сдохший" аккумулятор из цепи и продолжить разряд?
▶
CONBAT: порядок подключения аккумуляторов и настройка параметров разряда.
▶
Отзыв о 6-ти летней эксплуатации РДУ CONBAT
| № п.п. | Модель | Артикул | Название продукта |
|---|---|---|---|
| ПРИБОРЫ | |||
| 1 | BSL-48/40 | BSL-48/40-С3 | Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BSL-48/40 (0-60В/40А, комплект составных силовых кабелей 2,5+0,5м, термодатчик 3м, поверка) |
| 2 | BSL-48/40 | BSL-48/40-РС | Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BSL-48/40 (0-60В/40А, кабель USB, комплект составных силовых кабелей 2,5+0,5м, термодатчик 3м, поверка) |
| 3 | BSL-48/40 | BSL-48/40-PC-CH | Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BSL-48/40 (0-60В/40А, кабель USB, встроенное зарядное устройство 0-60В/40А, комплект составных силовых кабелей 2,5+0,5м, термодатчик 3м, поверка) |
| АКСЕССУАРЫ | |||
| Силовые кабели | |||
| 4 | CABLE | CBL-45A-1M | Комплект кабелей красный/черный 45 A с наконечником M10, 1 м |
| 5 | CABLE | CBL-45A-2M | Комплект кабелей красный/черный 45 A с наконечником M10, 2 м |
| 6 | CABLE | CBL-45A-3M | Комплект кабелей красный/черный 45 A с наконечником M10, 3 м |
| Беспроводные датчики | |||
| 7 | VCM-1 | VCM-1 | Беспроводной датчик CONBAT VCM-1 поэлементного контроля аккумуляторных батарей (1-16 В, 1 датчик на 4 элемента) |
| Зарядные устройства | |||
| 8 | CHARGER | CH-12V-SAE | Зарядное устройство 12В, Battery Service, SAE |
| Программное обеспечение | |||
| 9 | BW | BW12 | Подписка Battery Wizard Online на 12 мес на 1 прибор BSL |
