О приборе CONBAT RT1000C

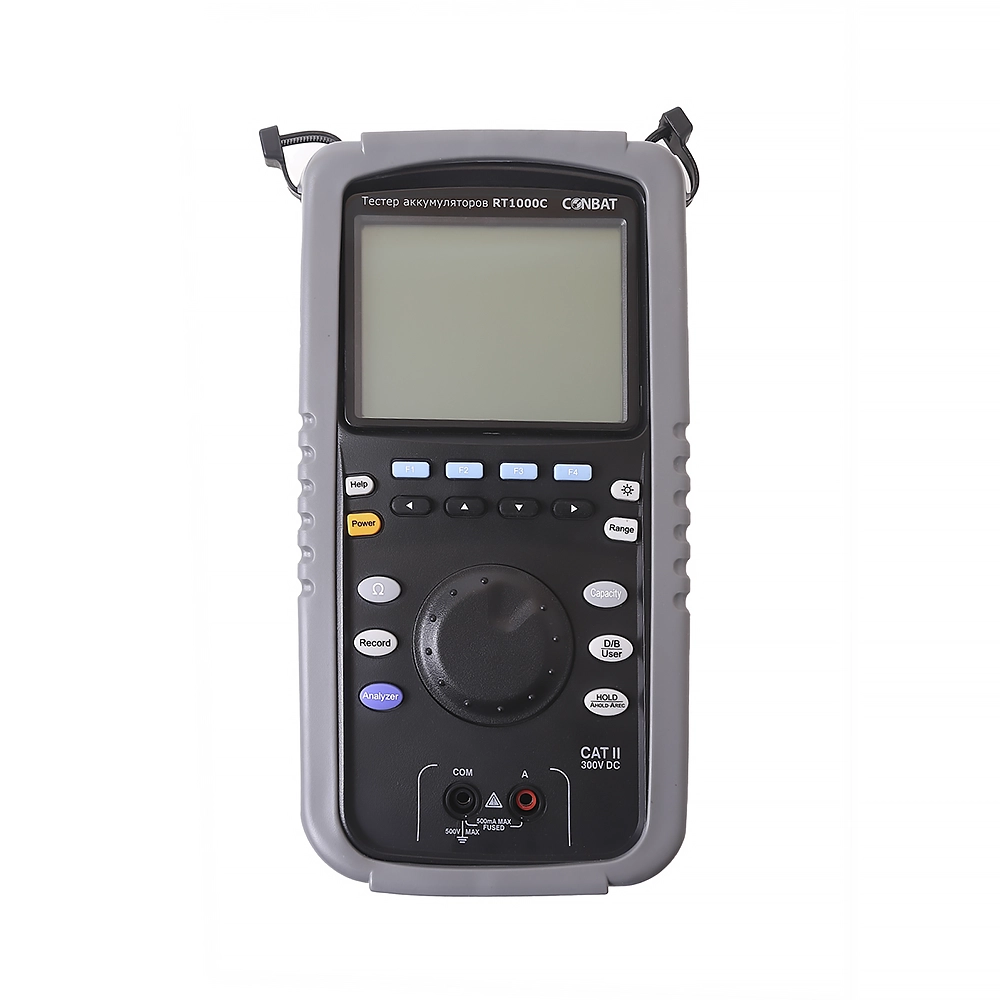

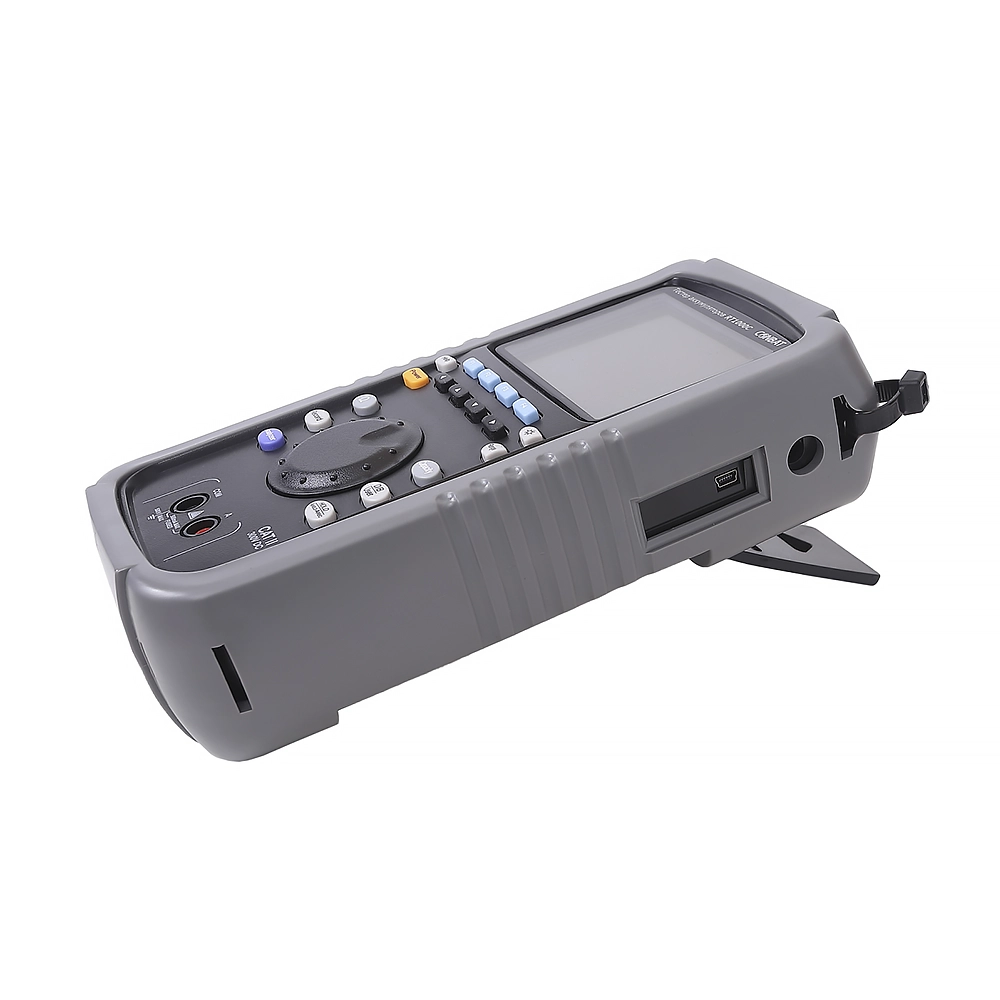

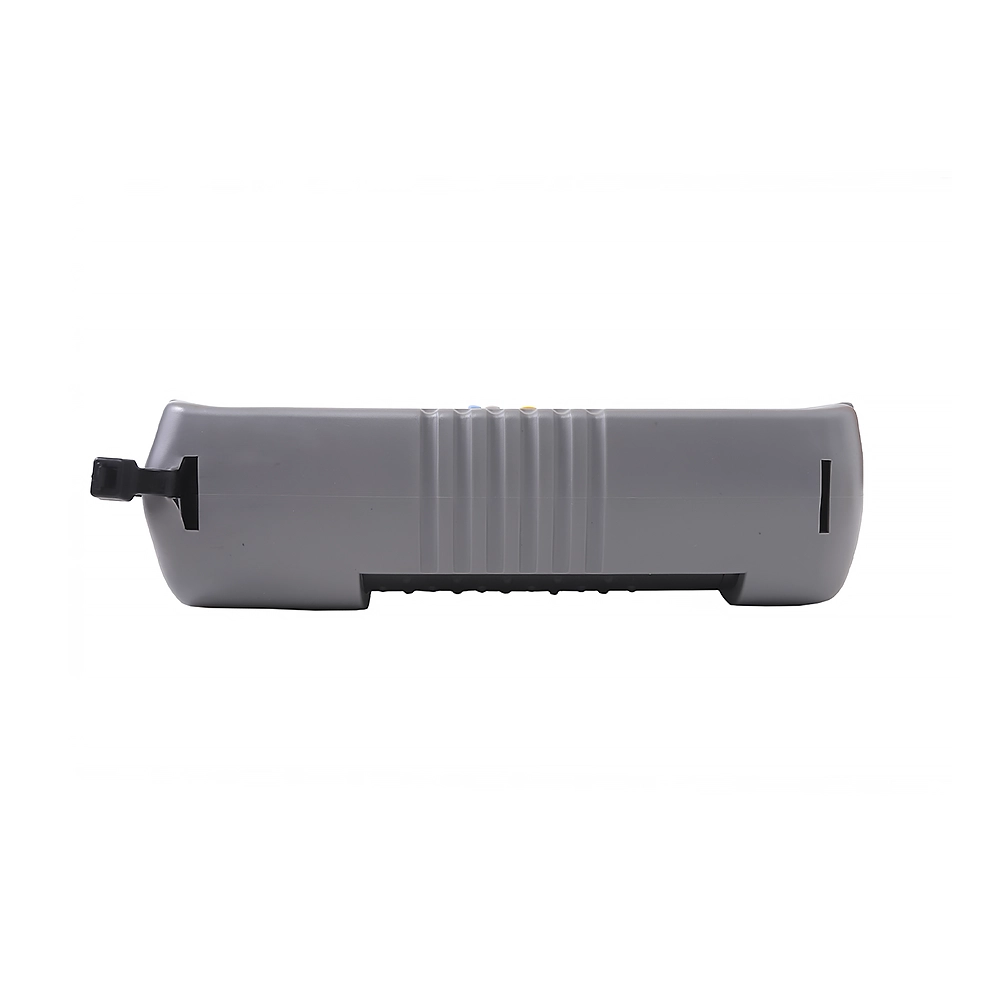

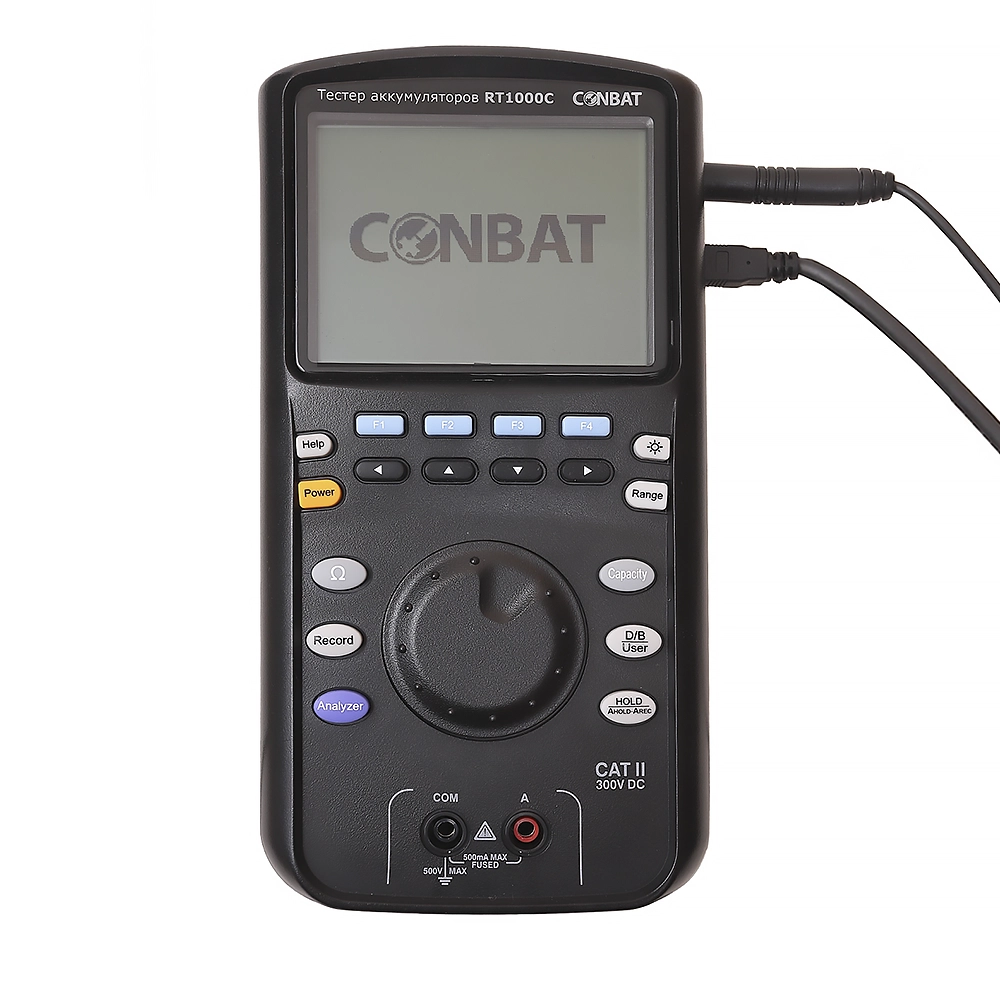

Тестер аккумуляторных батарей CONBAT RT1000C
предназначен для быстрой и точной диагностики состояния
аккумуляторов всех основных типов: свинцово-кислотных (WET, GEL, AGM, EFB),
никель-солевых (в т.ч. Na-NiCl₂ / ZEBRA), никель-кадмиевых, никель-металл-гидридных,
литий-ионных (литий-железо-фосфатных) и натриевых (Na-ion, Na-S). Прибор измеряет
внутреннее сопротивление
(импеданс), напряжение, ток и температуру, что позволяет оценить
степень износа аккумулятора, состояние заряда (SOC) и его остаточную емкость.
4-проводная схема измерения обеспечивает высокую точность, а возможность работы без
отключения АКБ от нагрузки делает тестирование быстрым и
безопасным. Модель RT1000C поддерживает подключение к ПК для передачи данных и
углубленного анализа с помощью специализированного ПО UNIKS
Battery Link.
Введение в технологию. Чем RT1000 лучше других?
Потеря емкости аккумуляторами происходит как со временем при естественном процессе
«старения», так и неблагоприятными условиями
эксплуатации или неправильным применением. Также довольно часто встречаются случаи
брака при производстве или неправильной транспортировке.
Измерение внутреннего сопротивления аккумуляторных батарей – это единственный
быстрый и качественный способ оценки состояния аккумуляторных
батарей. Сравнение значений измеренного внутреннего сопротивления аккумуляторов
одинаково хорошо работает как для оценки качества
аккумуляторов, поставляемых в одной партии при тестировании на складе, а также для
цепочек (групп АКБ) при тестировании на объекте, где они
установлены и эксплуатируются. Как известно, для свинцово-кислотных аккумуляторов
увеличение сопротивления аккумуляторных батарей на 40-50%
и более соответствует потери 20% и более остаточной емкости. Рекомендации
международных стандартов EUROBAT и IEEE, а также российские ГОСТ,
не рекомендуют использование аккумуляторов с остаточной емкостью менее 80% (для
свинцово-кислотных аккумуляторных батарей)*.
*уточняйте параметры для других типов аккумуляторов
Ознакомиться со статьей «Метод тестирования аккумуляторов
CONBAT»
Где: Rm - сопротивление токоведущих деталей (омическое) – решёток пластин,
межэлементных соединений, полюсных выводов и т.д.; Re -
сопротивление электролита; Cdl - емкость, которая образуется в результате
распределением ионов по поверхности пластин (поляризация); Rct -
сопротивление переноса заряда.
На высоких частотах (1000 Гц) измеряется активная часть импеданса (полного
сопротивления). Все электрохимические реакции закорочены Cdl.
Таким образом сопротивление представляет собой сумму Rm + Re. Это электрическое
сопротивление в основном отражает состояние токоведущих
деталей и проводимость электролита. Состояние активного материала и передача заряда
не учитываются.

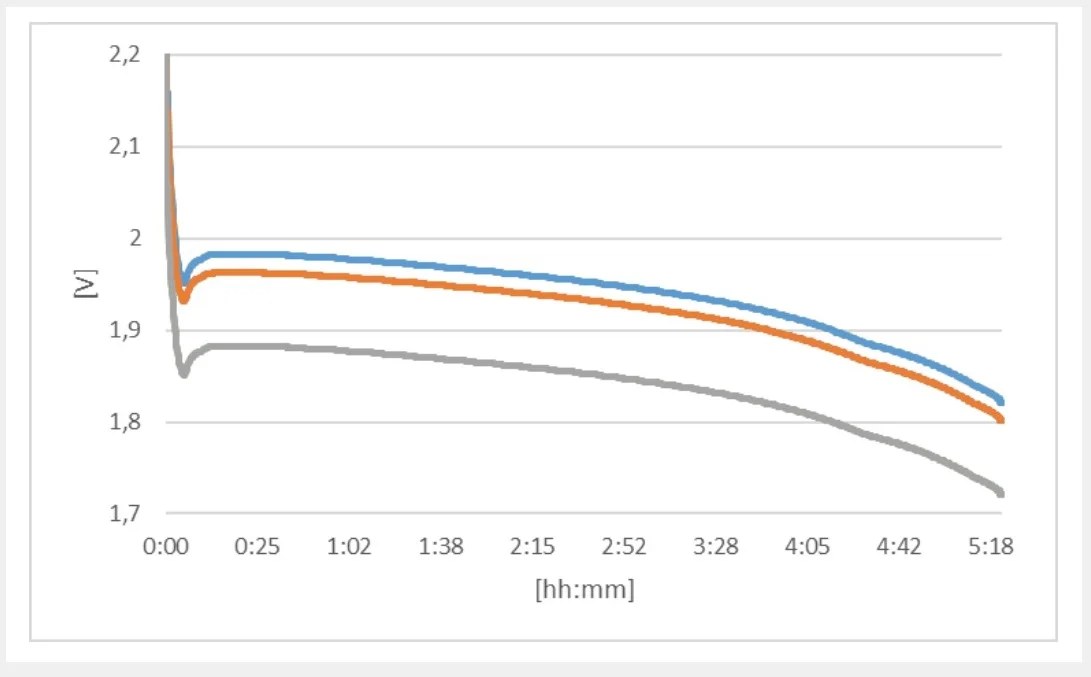

На рисунке изображено падение напряжения, которое пропорционально разрядному
току. Такие отклонения видны в самом начале разряда.
Потери в токоведущих деталях аккумуляторов подчиняются закону Ома. Синяя
кривая соответствует значению сопротивления нового
аккумулятора, оранжевая и серая кривые справедливы для аккумуляторов,
имеющих увеличенное внутреннее сопротивление (Rm увеличены) и,
таким образом, смещены параллельно их значениям напряжения.
