Блок управления заградительными огнями LEDZOM BSLZ-3 2×220-2×48 «день-ночь» тип 3

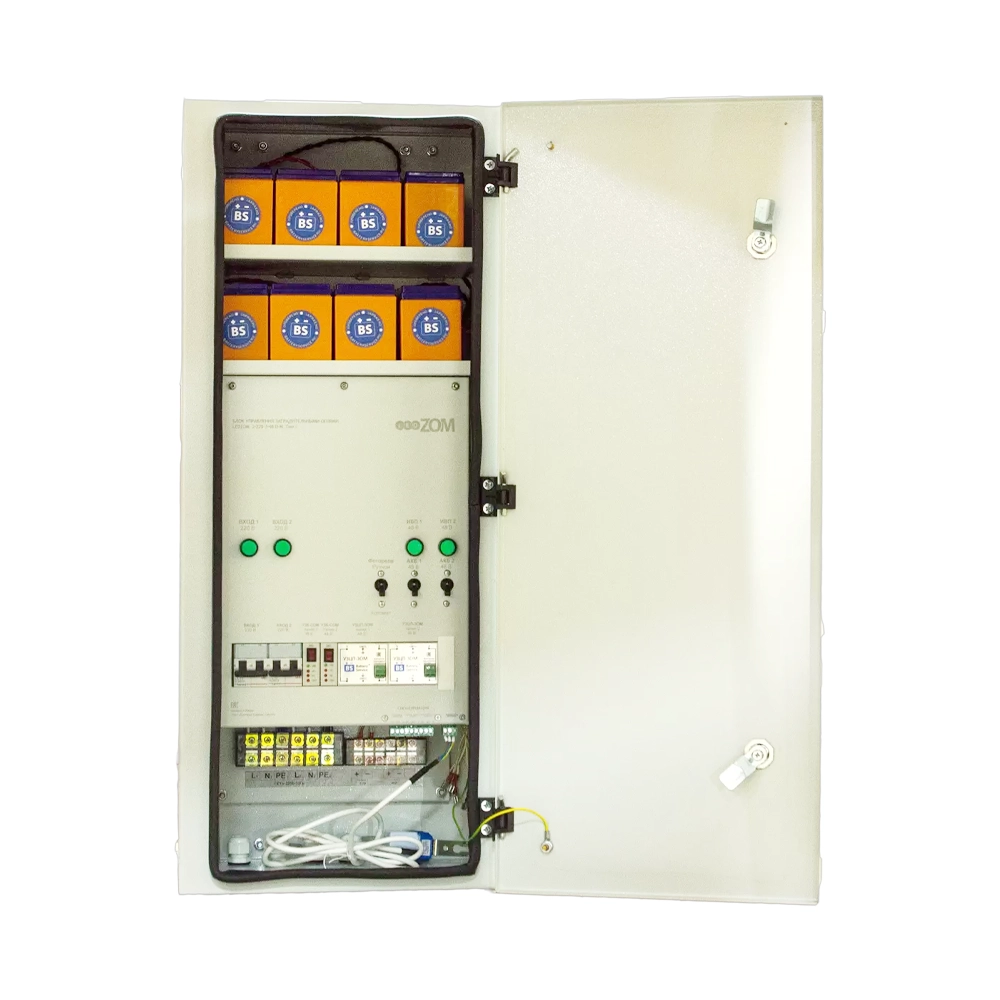

Блок управления заградительными огнями BSLZ-3
BSLZ-3 вид спереди
BSLZ-3 вид 2
BSLZ-3 внутреннее устройство

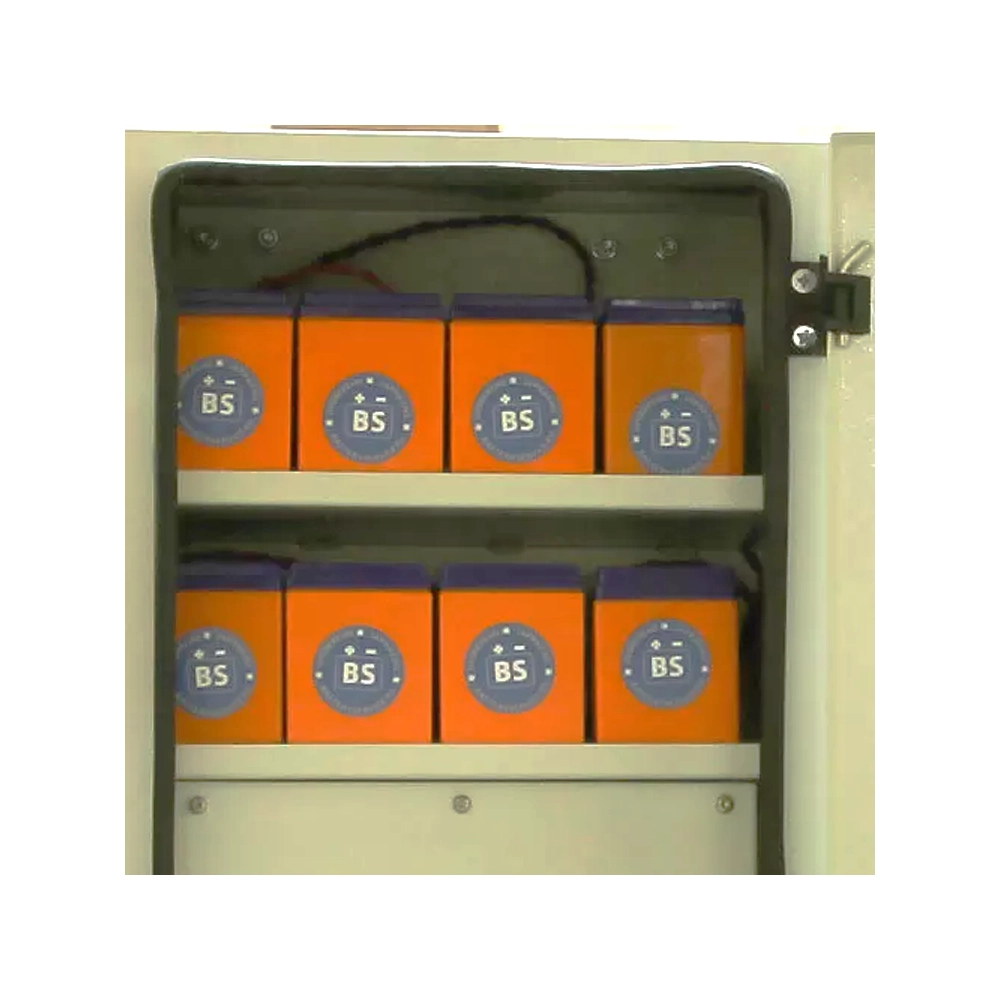

BSLZ-3 аккумуляторные секции
BSLZ-3 защита УЗК-СОМ

Технические характеристики

Тип Блок управления заградительными огнями (BSLZ) с фотодатчиком «день-ночь», резервирование 2N
Входное напряжение 2×220 В (переменный ток, 50/60 Гц) / 190–250 В (модели с АВР — 2 ввода)
Выходное напряжение 2×48 В (постоянный ток) для светодиодных ламп
Максимальный рабочий ток 1,0 А (до 2 А по заказу)
Количество линий 2
Степень защиты оболочки IP65
Габаритные размеры (В×Ш×Г) 500 × 300 × 210 мм
Масса не более 15 кг
Гарантия 5 лет
Производство Россия
Запросить КП Купить

О товаре Блок управления заградительными огнями LEDZOM BSLZ-3 2×220-2×48 тип 3

Блок управления серии LEDZOM BSLZ-3 предназначен для гарантированного электропитания, управления и контроля работы заградительных огней (ЗОМ) при использовании светодиодных ламп по схеме 2×220 В на входе и 2×48 В на выходе с обеспечением 2N резервирования. Благодаря особому техническому решению нагрузка питается сразу от 2-х групп аккумуляторных батарей, что существенно увеличивает время автономной работы.

Устройство обладает встроенным блоком питания 48 В для питания ЗОМ и заряда аккумуляторных батарей. Использование светодиодных ламп постоянного тока напряжением 48 В обеспечивает электробезопасность эксплуатации линий светового ограждения, а также значительное снижение уровня потребления электроэнергии.

Функции

  • Работа от сети 220 В и автоматический переход на питание от двух групп АКБ при пропадании сети
  • Преобразование напряжения и питание огней постоянным током 48 В
  • Дистанционный контроль и светодиодная индикация состояния линий
  • Автоматическое включение/выключение по уровню освещённости (фотодатчик «день-ночь»)
  • Защита от сверхтоков, короткого замыкания и импульсных перенапряжений (встроенное УЗК-СОМ)
  • Подогрев аккумуляторных батарей для низких температур (в модификациях ТЕРМО)
  • Встроенный АВР для резервирования вводов 220 В (в модификациях АВР)
  • Защита от импульсных помех и молниезащита УЗИП 40 кА (в модификациях УЗИП)

Особенности конструкции

  • Металлический шкаф с теплоизоляцией, степень защиты IP65
  • Две независимые группы аккумуляторов 48 В (суммарная ёмкость до 18 Ач)
  • Встроенное устройство защиты и контроля УЗК-СОМ мод. А2 (защита от КЗ и перегрузок)
  • Возможность подключения двух независимых линий светодиодных огней 48 В
  • Индикация наличия входного питания, работы ИБП и состояния линий
  • Наработка на отказ не менее 150 000 часов
  • Диапазон рабочих температур: -60…+40 °C (с подогревом до -60)

Описание работы изделия

Общая структура

Все оборудование размещено в металлическом шкафу. При разработке шкафа мы постарались добиться того, чтобы управление было максимально интуитивно понятно.

Электропитание и резервирование (АВР)

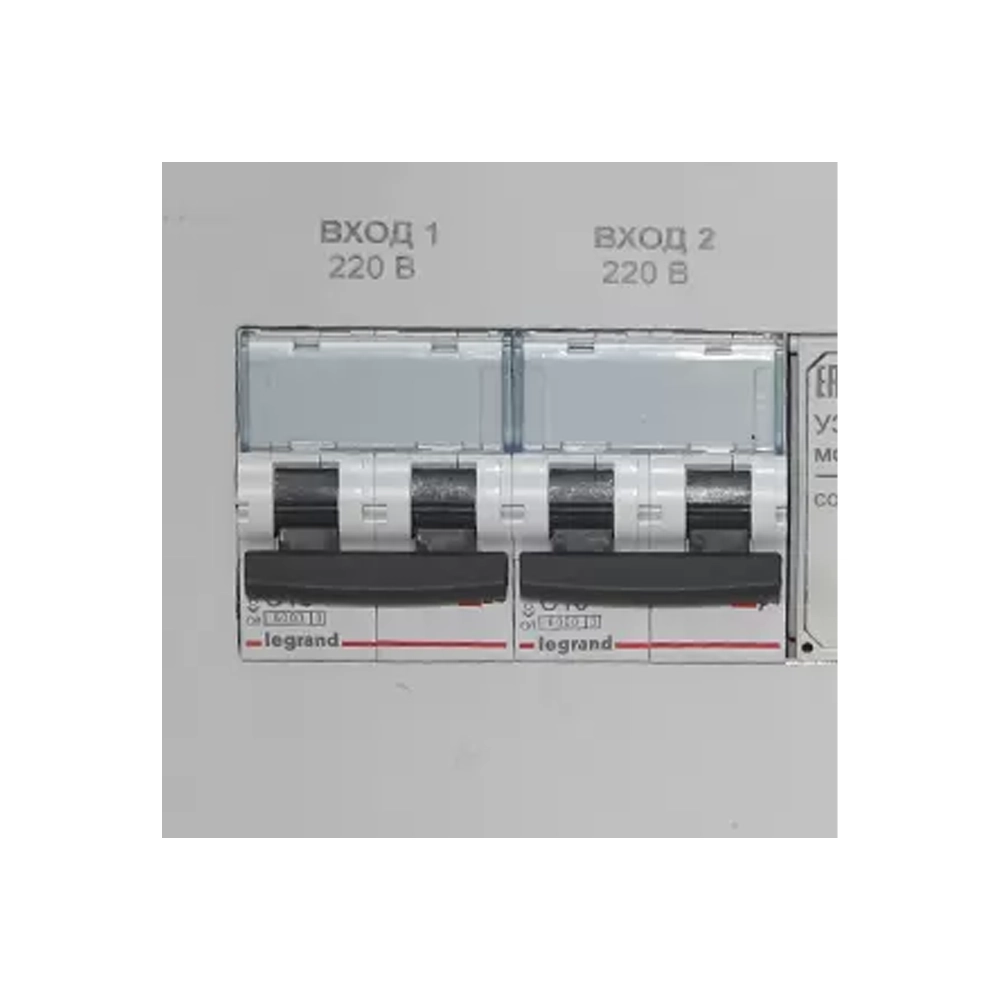

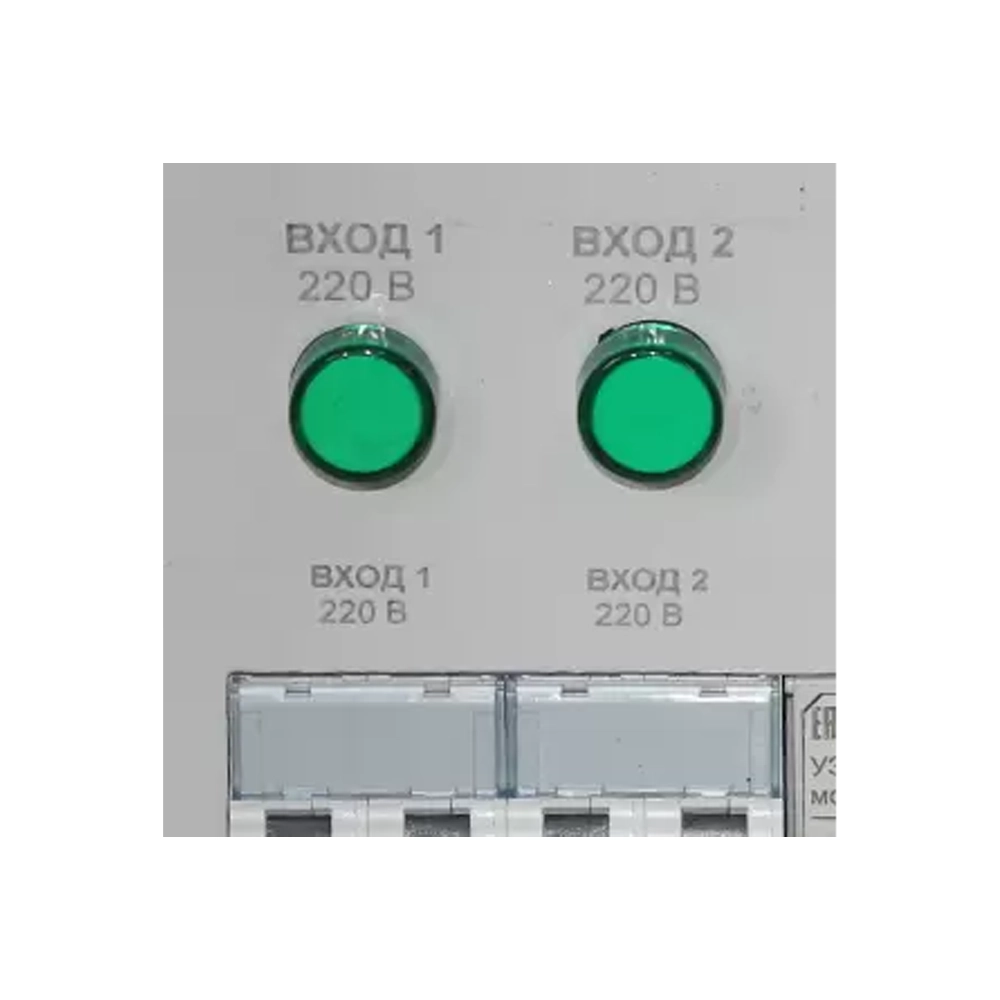

Шкаф питается от напряжения 220 В 50 Гц. Схема подключения позволяет ввести две независимые линии питания: основную и резервную. Встроенный автоматический ввод резерва (АВР) переключает питание на резервную линию при пропадании напряжения на основном вводе. Индикаторы на передней панели показывают, от какой линии в данный момент запитан шкаф.

Автономная работа от аккумуляторов

При пропадании напряжения на обоих вводах блок управления автоматически переходит в режим питания от двух групп аккумуляторных батарей (48 В). В штатном режиме аккумуляторы заряжаются от сети. Для эксплуатации в условиях низких температур предусмотрена модификация с подогревом АКБ.

Защита линий и контроль неисправностей

Для защиты от сверхтоков, короткого замыкания и импульсных перенапряжений (например, при ударе молнии) используется устройство УЗК-СОМ мод. А2. При аварии оно отключает нагрузку и через «сухой контакт» передаёт сигнал неисправности во внешние системы мониторинга. Опционально устанавливается устройство защиты цепей питания УЗИП 40 кА.

Управление «день-ночь»

Блок может работать в круглосуточном режиме или автоматически включать/выключать питание заградительных огней по сигналу внешнего фотореле. Режим выбирается переключателем на передней панели.

Технические характеристики

Параметр Значение
Параметры электрического питания напряжение переменного тока: 220 В; частота: 50/60 Гц
Количество защищаемых/контролируемых линий 2
Диапазон выходного рабочего напряжения постоянного тока 42 – 59 В
Максимальный рабочий ток 1,0 А
Потребляемая мощность, не более 1,5 Вт
Диапазон контролируемого тока 25 – 1000 мА
Погрешность установки порога тока ±5%
Максимальное напряжение в цепи «сухих контактов» 72 В пост. тока
Максимальный коммутируемый ток «сухих контактов» 1,0 А
Сопротивление ключа «сухих контактов» (разомкнуто/замкнуто) 2 МОм / 0,05 Ом
Условия эксплуатации (УХЛ 1 по ГОСТ 15150) температура рабочая: -60…+40 °C; предельная: -70…+45 °C;
отн. влажность до 98% при 15 °C, до 80% при 25 °C;
атмосферное давление 84–107 кПа (630–800 мм рт. ст.)
Корпус металлический, IP65
Габаритные размеры (В×Ш×Г) 500 × 300 × 210 мм
Масса, не более 15 кг
Наработка на отказ 150 000 ч
Гарантийный срок 5 лет
Комплектация (базовая)
  • Блок управления LEDZOM BSLZ-3 — 1 шт.
  • Руководство по эксплуатации — 1 шт.
  • Потребительская тара — 1 шт.

Внутреннее оснащение (зависит от модификации):

  • Шкаф металлический 500×300×210 мм IP65
  • Устройство защиты и контроля УЗК-СОМ мод. А2 — 1 шт.
  • Аккумуляторы 12 В 9 Ач (8 шт.) для модификаций с «18Ач» (две группы по 9Ач)
  • Система подогрева АКБ (для модификаций ТЕРМО)
  • Модуль АВР (для модификаций АВР)
  • УЗИП 40 кА (для модификаций УЗИП)
