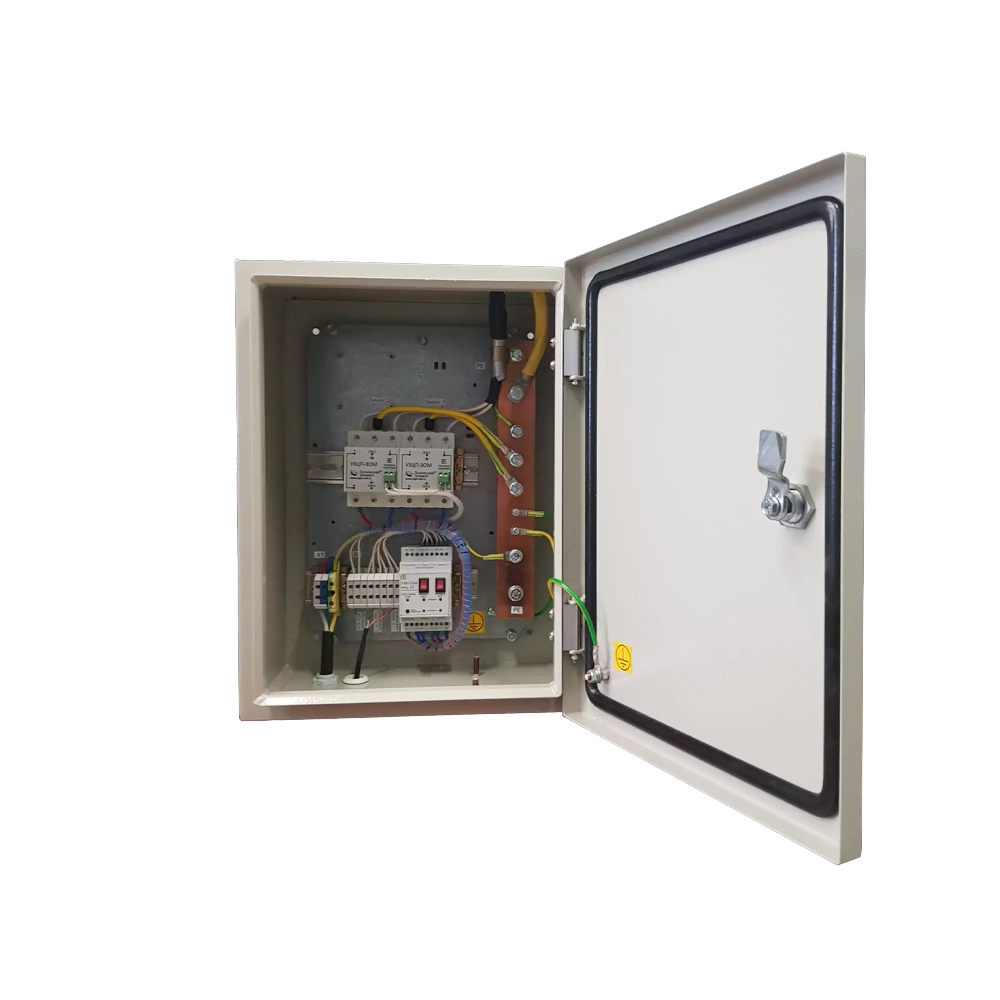

Блок управления серии LEDZOM в исполнении 1×48-2×48 предназначен для систем светового ограждения, где требуется повышенная надёжность от перенапряжений и грозозащита. Данное исполнение позволяет использовать шкаф как комбинированное устройство управления и защиты (аналогично работе УЗК-СОМ мод.В), а при исключении контроллера — как щит защиты от импульсных перенапряжений (ЩЗИП).

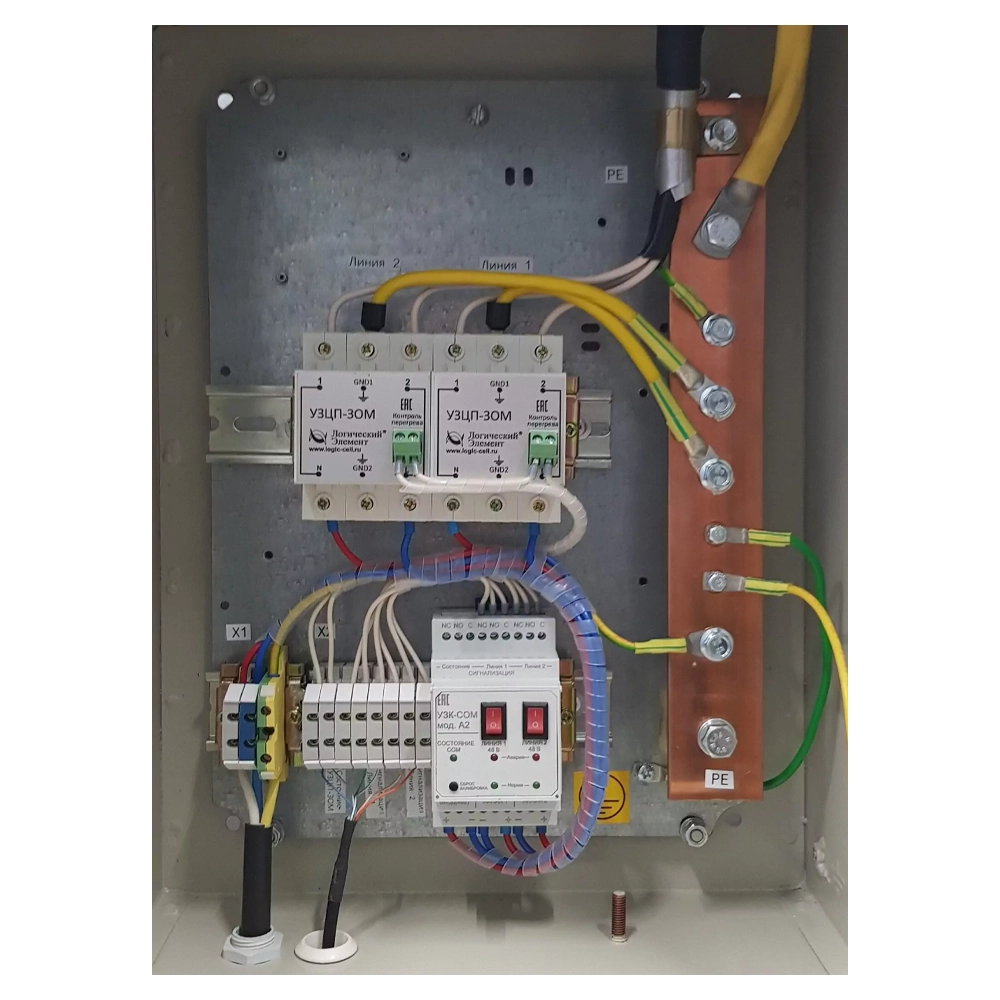

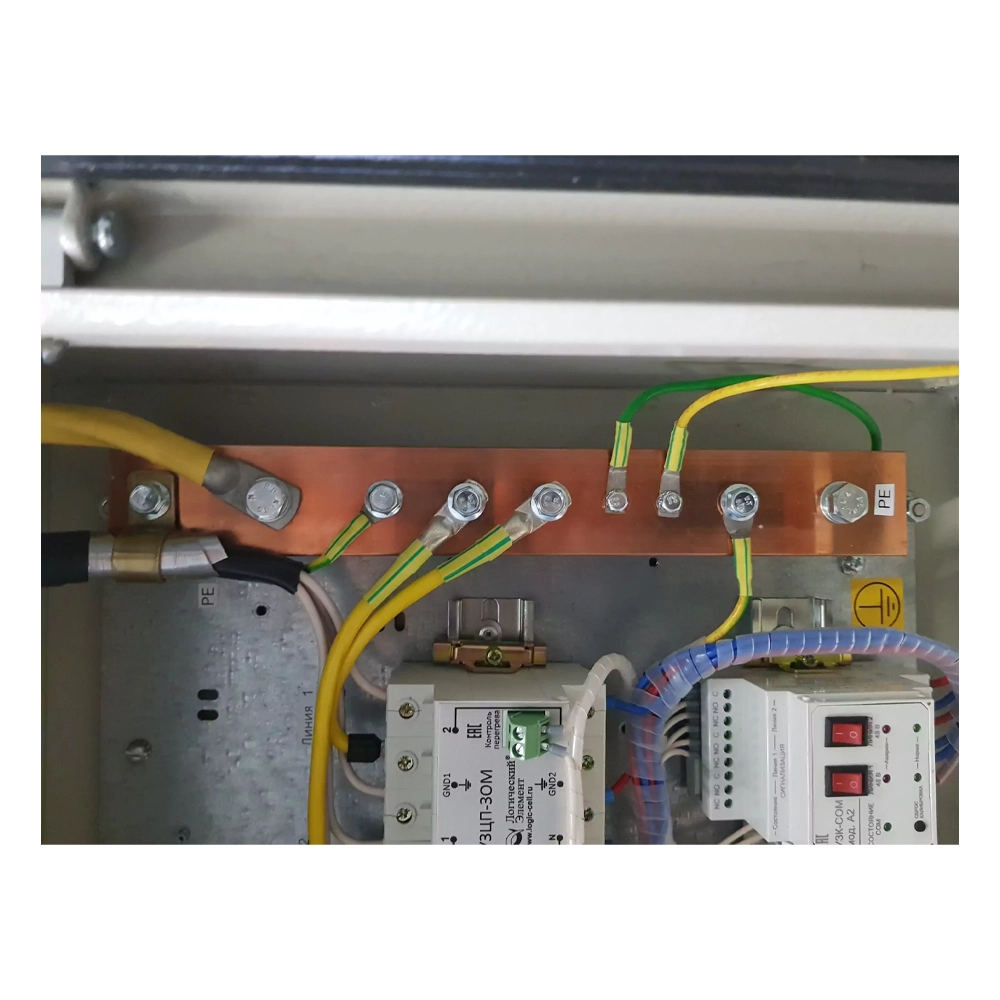

Внутри щита установлены шина заземления и набор клеммных колодок, что существенно упрощает монтаж и подключение кабелей светового ограждения. Устройство УЗК-СОМ мод.А2, применяемое в блоке, уже имеет встроенную защиту от короткого замыкания, поэтому установка дополнительных автоматов защиты не требуется.
| Параметр | Значение |
|---|---|
| Количество защищаемых/контролируемых линий | 2 |
| Диапазон входного напряжения постоянного тока | 42 – 72 В |
| Диапазон выходного рабочего напряжения постоянного тока | 42 – 59 В |
| Максимальный рабочий ток | 1,0 А |
| Потребляемая мощность, не более | 1,5 Вт |
| Диапазон контролируемого тока | 25 – 1000 мА |
| Погрешность установки порога тока | ±5% |
| Условия эксплуатации (УХЛ 3 по ГОСТ 15150) |
температура: -60…+40 °C (рабочая), -70…+45 °C (предельная); отн. влажность до 98% при 25°С; атмосферное давление 84–107 кПа |
| Корпус | металлический, IP65 |
| Габаритные размеры (В×Ш×Г) | 400 × 300 × 200 мм |
| Масса, не более | 15 кг |
| Наработка на отказ | 150 000 ч |
| Гарантийный срок | 2 года |
| Комплектация |
Внутреннее оснащение (зависит от модификации):
|
При заказе укажите артикул, соответствующий необходимым вам параметрам
| Артикул | Наличие УЗИП | Ток разряда (УЗИП) | Особенности |
|---|---|---|---|
| BSLZ-1 | нет | — | Базовая модель, контроль 2 линий, 42-72В пост. тока, без встроенного УЗИП |
| BSLZ-1-УЗИП | УЗЦП-ЗОМ 160/40 (2 шт.) | 40 кА (класс II) | Со встроенной защитой от импульсных перенапряжений, сохраняет все функции базовой модели |
| № | Наименование документа | Файл |
|---|---|---|
| Руководства и паспорта | ||
| 1 | Руководство по эксплуатации Блока управления LEDZOM BSLZ-1 | Скачать PDF |
