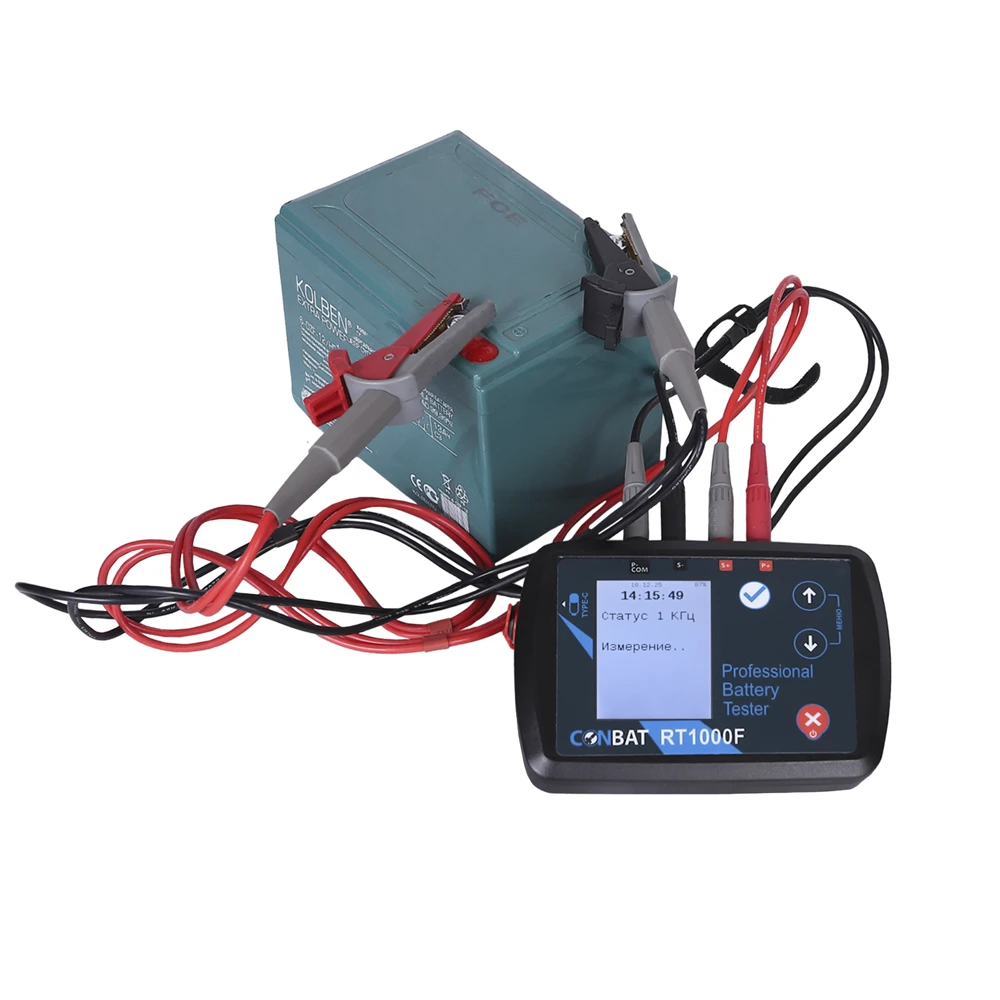

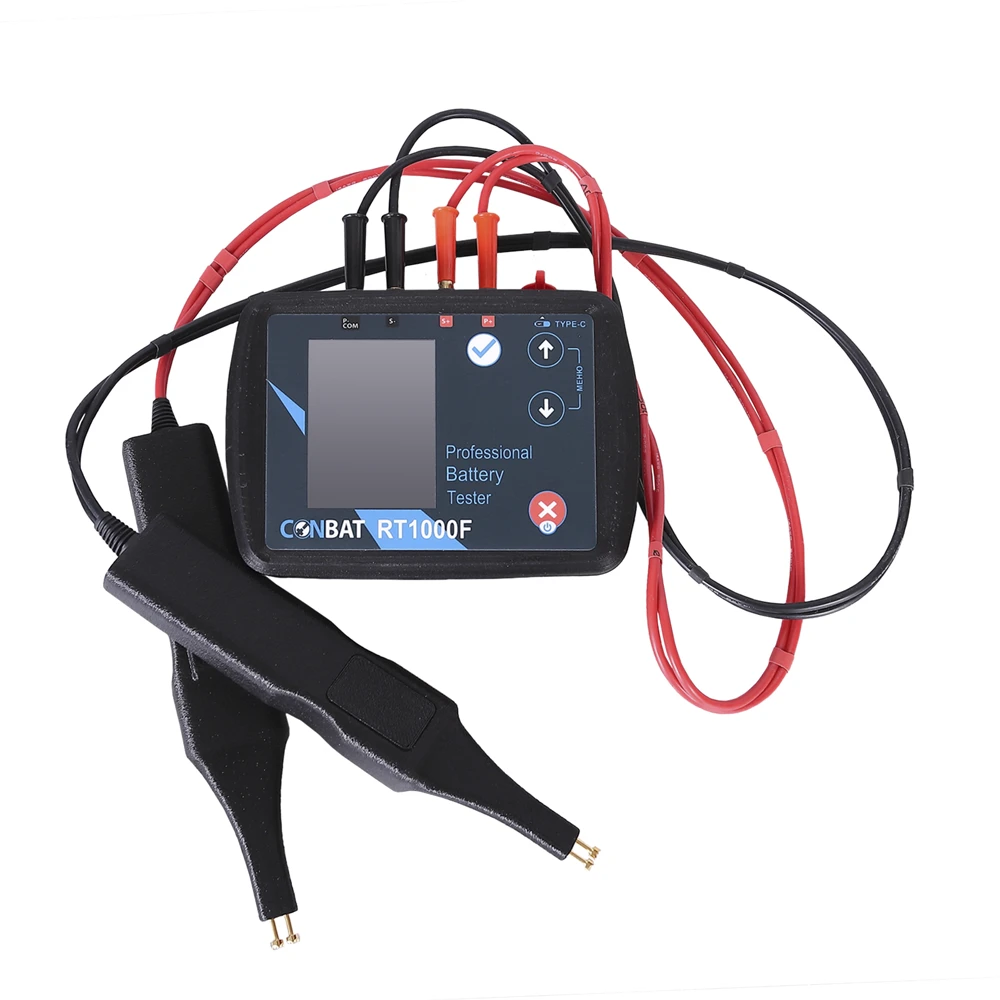

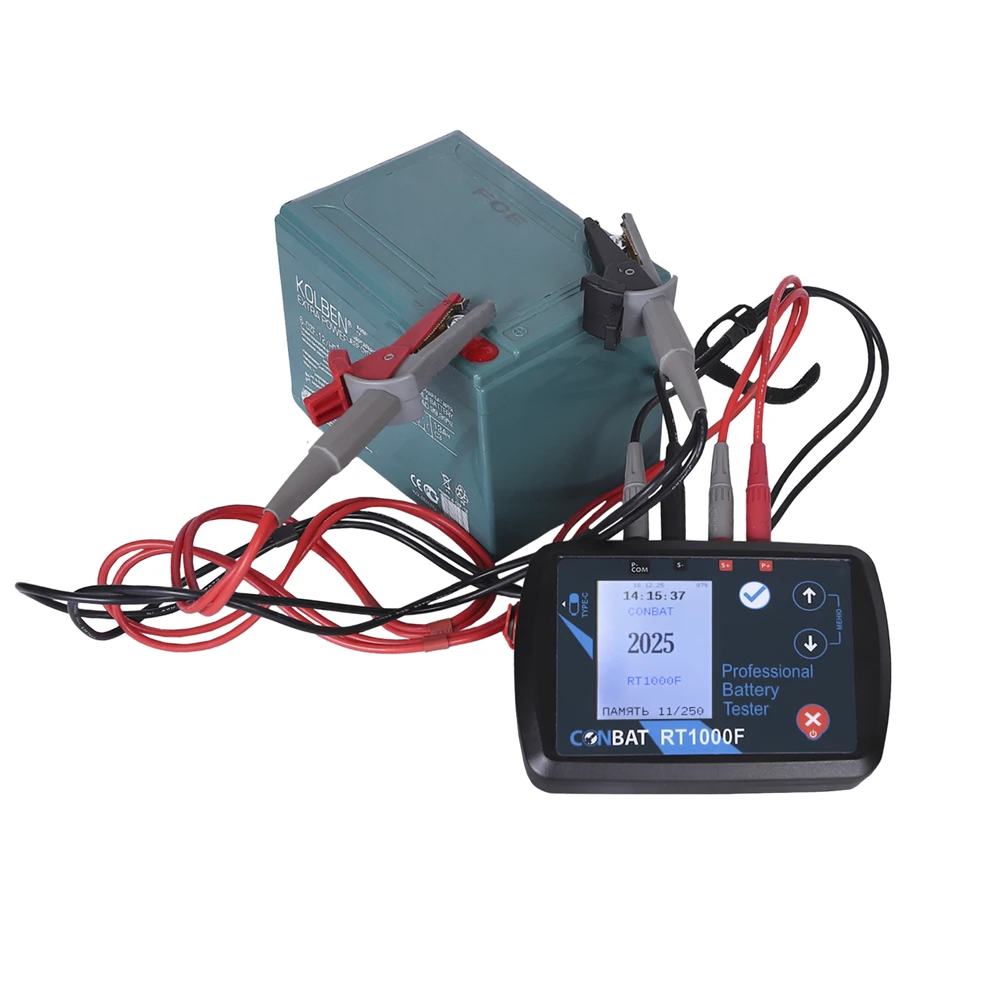

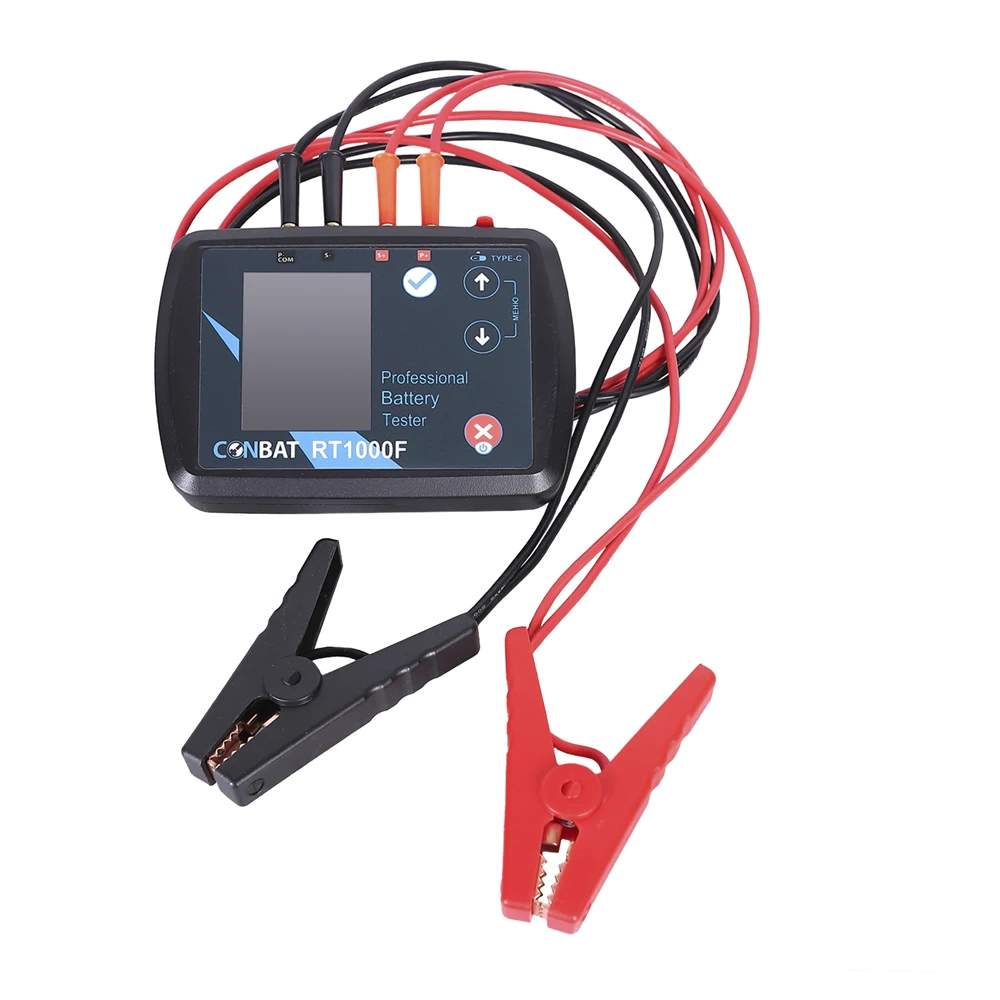

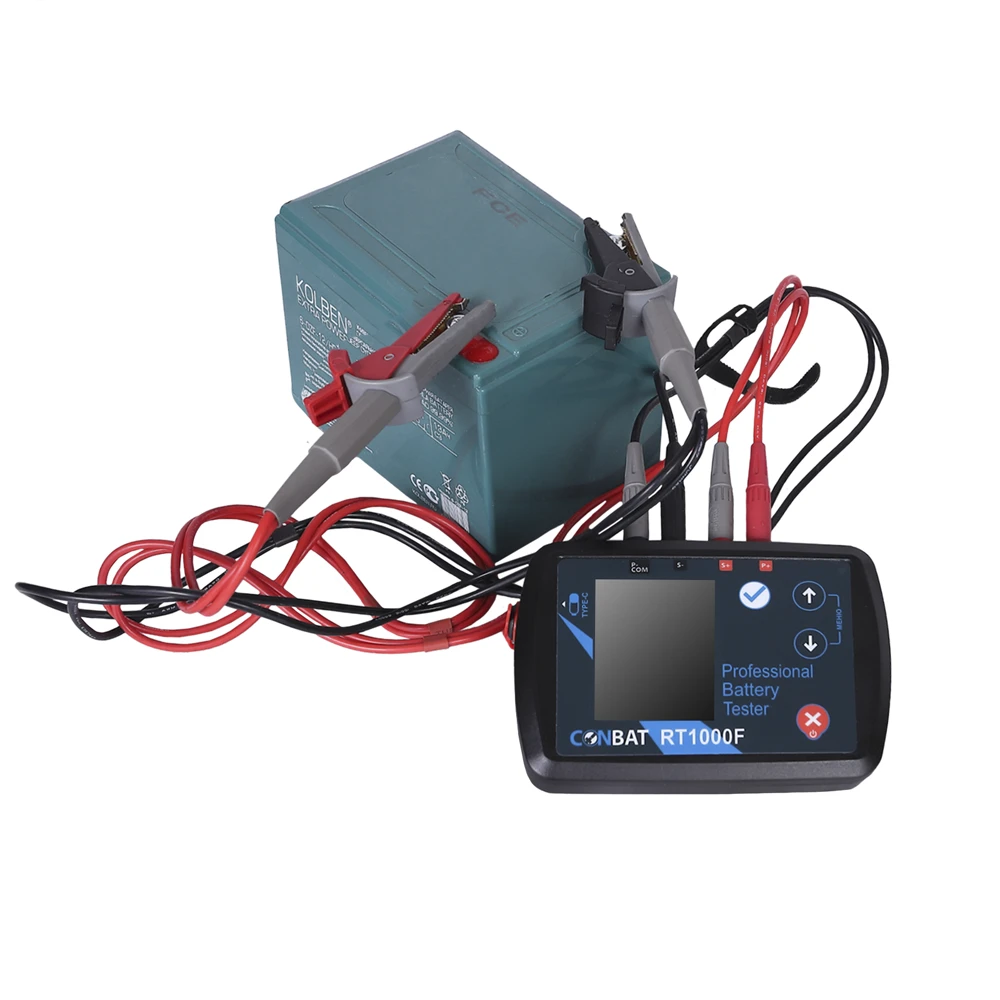

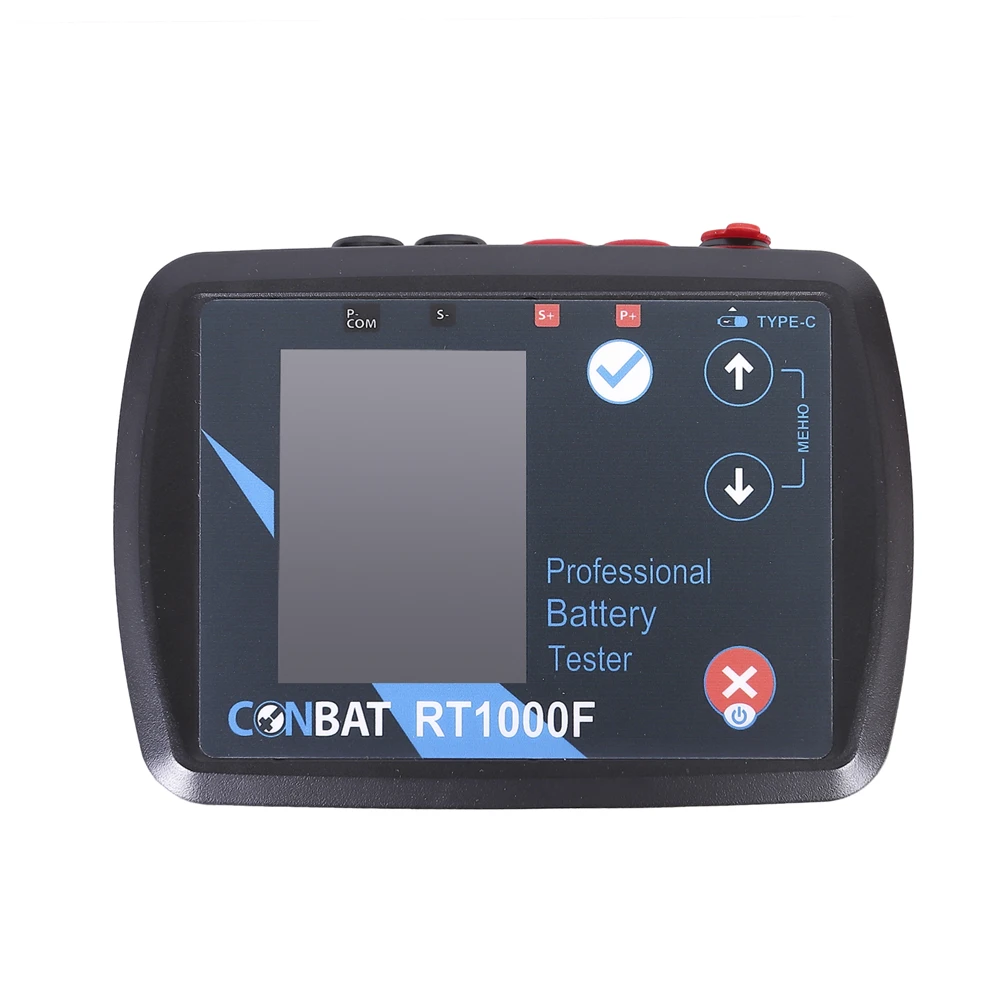

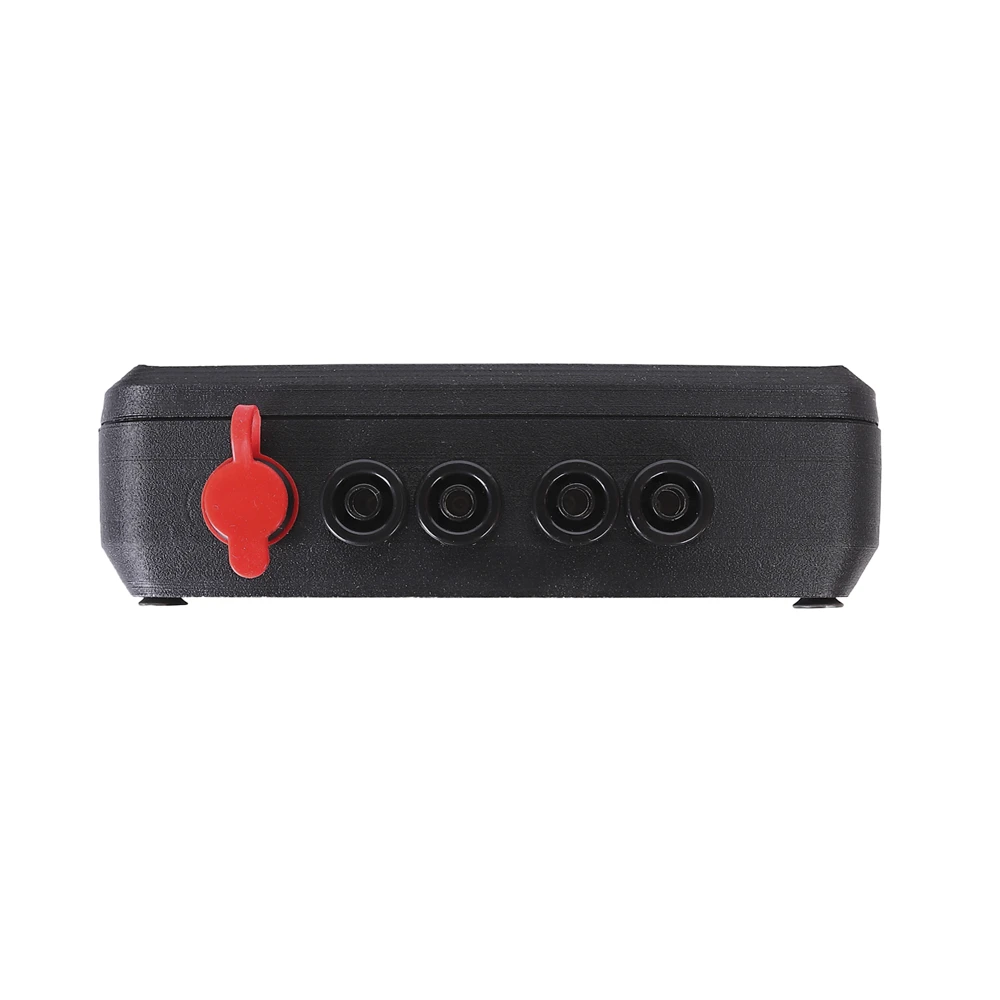

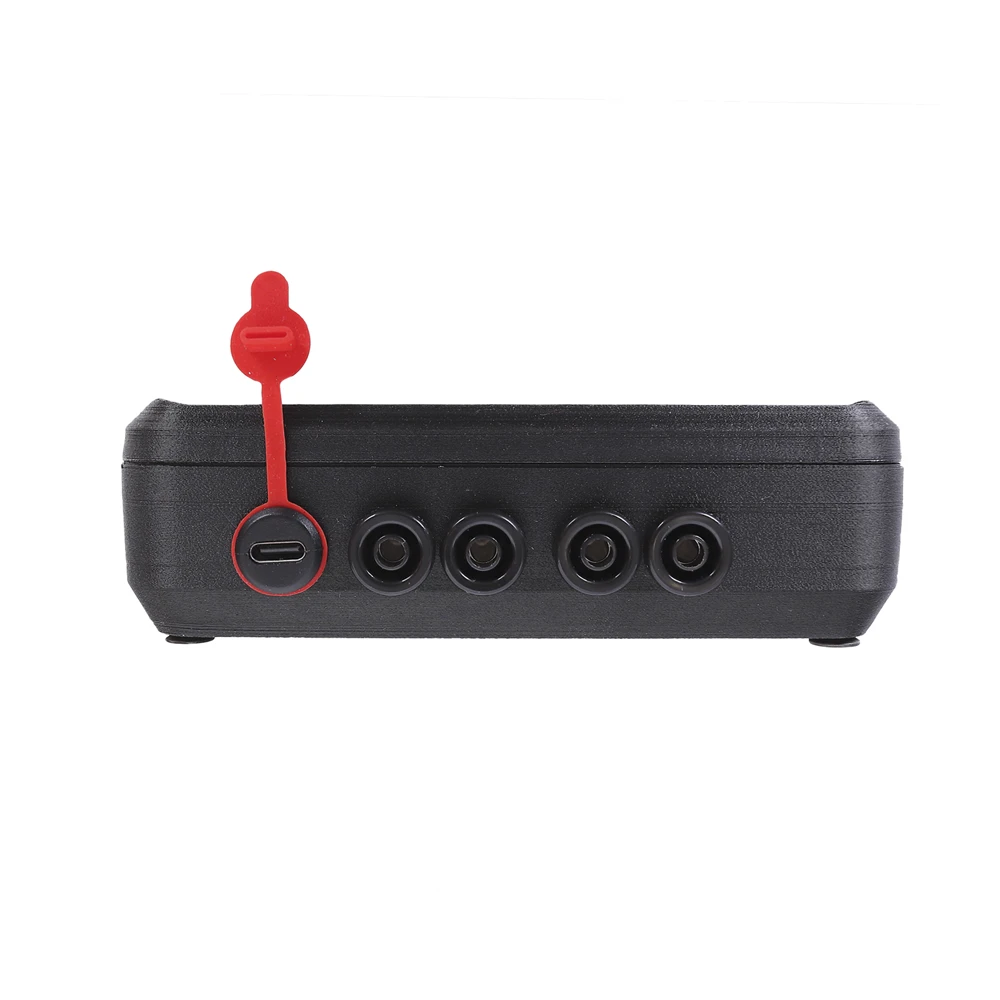

Тестер аккумуляторных батарей CONBAT RT1000F — измерительный прибор для оценки внутреннего сопротивления (импеданса) всех основных типов аккумуляторов: свинцово-кислотных, никель-солевых (в т.ч. Na-NiCl₂ / ZEBRA), никель-кадмиевых, никель-металл-гидридных, литий-ионных и натриевых (Na-ion, Na-S) методом электрохимической импедансной спектроскопии (EIS) на переменном токе. Базовая версия RT1000F2 измеряет на двух частотах — 20 и 1000 Гц; версии F3 и F4 расширяют набор до 100 и 500 Гц.
Одновременно измеряются напряжение, сопротивление межэлементных перемычек и температура. Одно измерение на частоте занимает до 5 секунд, полный набор частот RT1000F4 — до 15 секунд. Прибор хранит до 250 записей, передаёт данные по USB Type-C в CONBAT RT READER и Battery Wizard Online 2.0, выгружает CSV.
Наиболее полный контур получается при работе с BatteryPassport: создаётся паспорт каждой АБ и элемента, хранится история измерений, добавляются ручные формы и документы, формируются отчёты ГОСТ/PDF, тренды, RUL и рекомендации по замене. BWO 2.0 — подсистема BatteryPassport, которая автоматически принимает данные с приборов.
Тестеры CONBAT RT1000F имеют следующие функции:
Потеря ёмкости аккумуляторами происходит при естественном старении, из-за неблагоприятных условий эксплуатации, перезаряда, глубоких разрядов, повышенной температуры, производственного брака или повреждения при транспортировке. Измерение внутреннего сопротивления — быстрый и качественный способ оценки состояния АБ без контрольного разряда.
Сравнение сопротивлений одинаково хорошо работает для входного контроля партии на складе, подбора моноблоков в батарею и для групп АБ на объекте. Для свинцово-кислотных аккумуляторов рост сопротивления на 100% и более соответствует потере 20% и более остаточной ёмкости. IEEE Std 450-2010, IEEE Std 1188-2005, NERC PRC-005-6 и ГОСТ не рекомендуют эксплуатацию АБ с остаточной ёмкостью менее 80%.

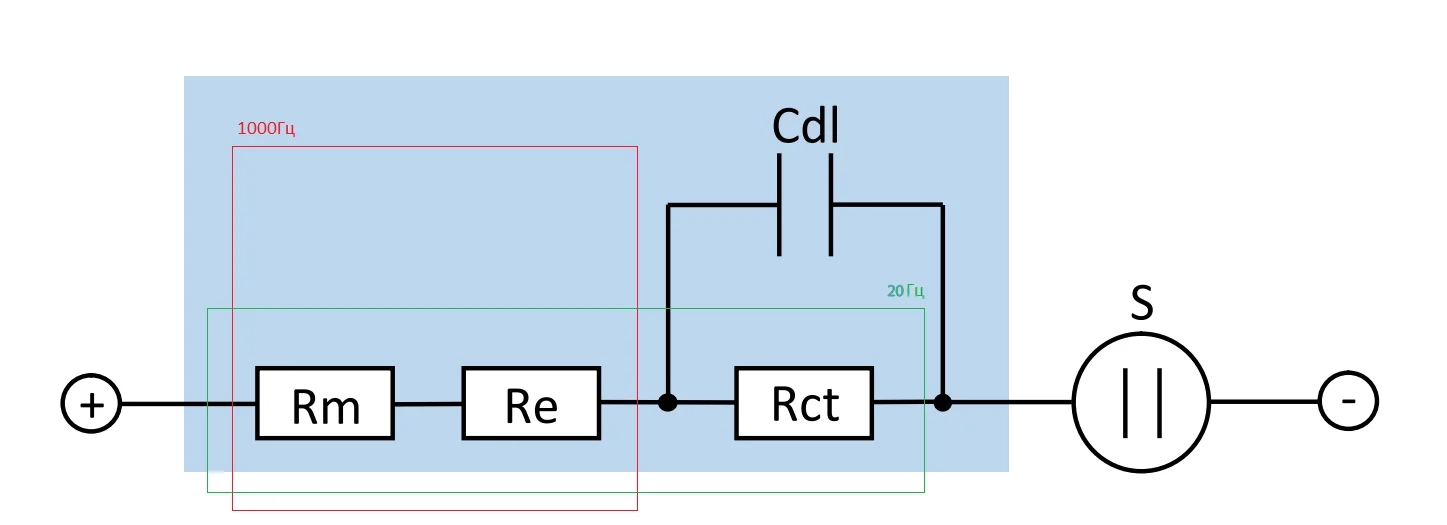

Где: Rm — сопротивление токоведущих деталей (решётки, перемычки, полюсные выводы); Re — сопротивление электролита; Cdl — ёмкость двойного электрического слоя; Rct — сопротивление переноса заряда.
На высокой частоте 1000 Гц ёмкость Cdl шунтирует Rct, поэтому измеряется активная часть импеданса Rm + Re — состояние токоведущих деталей и проводимость электролита. На низкой частоте 20 Гц ток проходит через Rm + Re + Rct; появляется чувствительность к сульфатации, деградации SEI-слоя и потере ёмкости. Именно поэтому две частоты информативнее, чем тестирование только на 20 Гц (Midtronics) или только на 1000 Гц (Fluke).
На частоте 100 Гц рассчитывается ток холодной прокрутки CCA стартерных свинцово-кислотных АБ; частота 500 Гц — переходный диапазон, уточняющий оценку SoH у Li-ion и Na-ion. Набор 20/100/500/1000 Гц соответствует подходам IEC 60896-21, EN 50342-1, IEC 61960-3, IEEE 1188 и SAE J537.

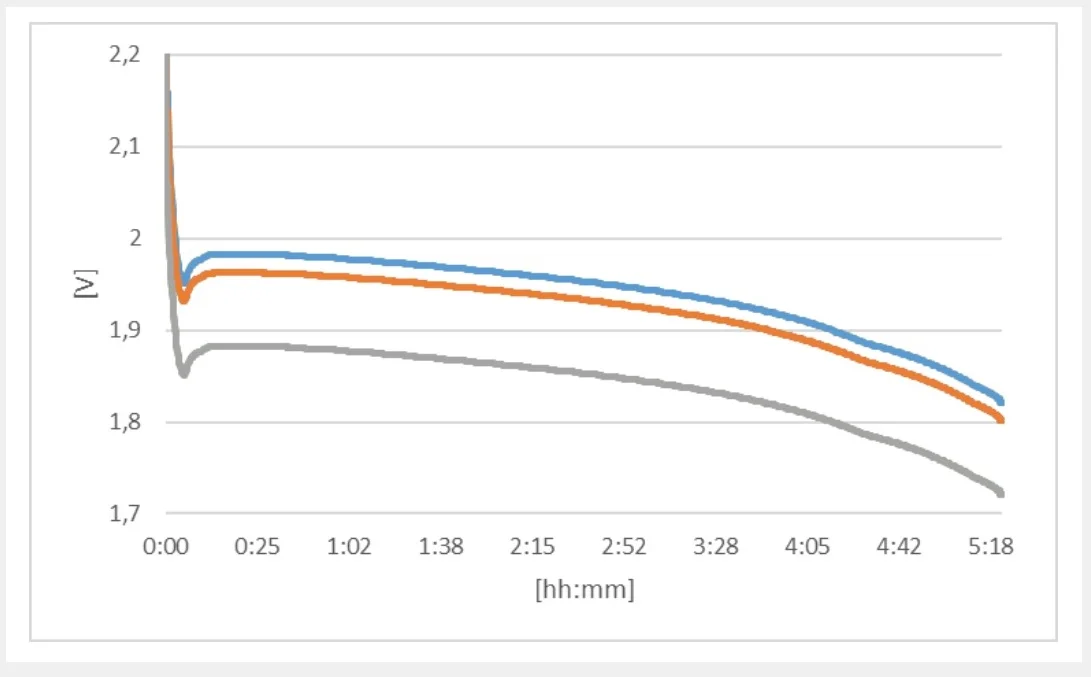

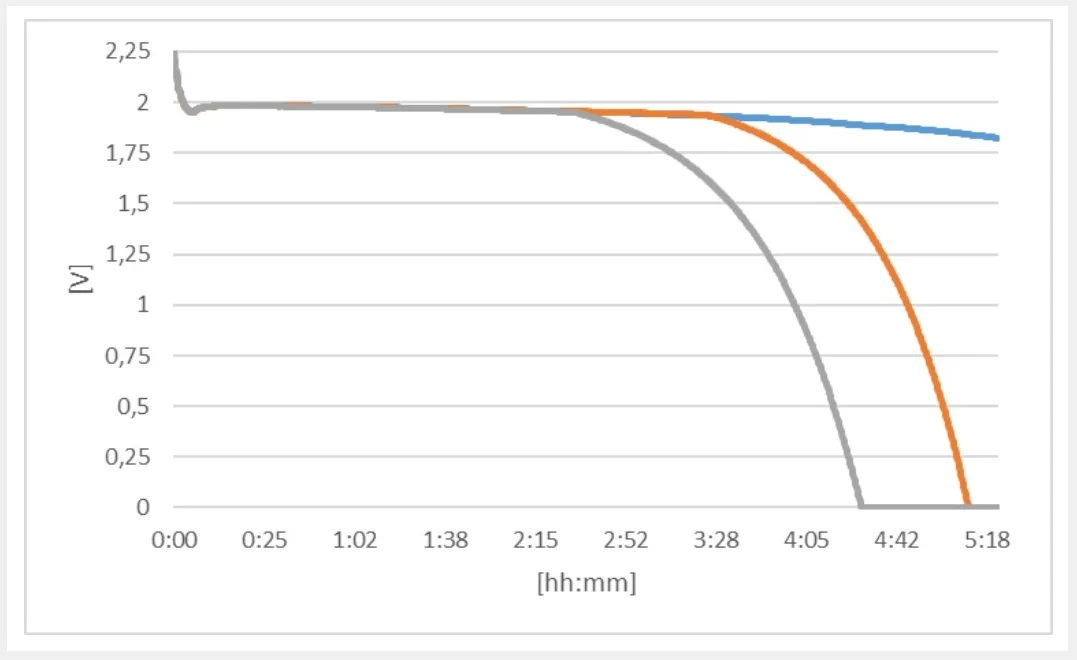

Падение напряжения пропорционально разрядному току; отклонения видны в начале разряда.
Элементы с повышенным Rct «падают» быстрее и проявляются к концу разряда.
| Параметр | Значение |
|---|---|
| Модель прибора | RT1000F |
| Наименование прибора | Тестер аккумуляторных батарей CONBAT RT1000F |
| Типы аккумуляторных батарей | Свинцово-кислотные (стартерные, тяговые, стационарные SLA, WET, AGM, GEL, EFB, Ca-Ca, OPzS, OPzV и др.), никель-солевые (в т.ч. Na-NiCl₂ / ZEBRA), никель-кадмиевые (NiCd), никель-металл-гидридные (NiMH), литий-ионные (LCO, NMC, NCA, LFP/LiFePO₄, LTO, LMO, LiPo), натриевые (Na-ion, Na-S); батарейные модули и группы EV/HEV/PHEV в допустимом диапазоне напряжения |
| Диапазон ёмкости тестируемых АКБ | 0–3000 А·ч |
| Измерение сопротивления | 1–10 мОм — 0,001 мОм; 10–100 мОм — 0,01 мОм; 100–1000 мОм — 0,1 мОм |
| Диапазон измерения постоянного напряжения | 0–30 В, разрядность 0,001 В |
| Частоты измерения | 1000 Гц; 500 Гц; 100 Гц; 20 Гц — набор зависит от артикула (RT1000F1 / F1A / F2 / F3 / F4) |
| Метод измерения импеданса | 4-проводный (метод Кельвина), AC-инжекция синусоидального тока |
| Амплитуда тестового тока | ≤150 мА RMS (не оказывает влияния на АБ) |
| Время одного измерения | ≤5 с (одна частота); ≤15 с (полный набор частот RT1000F4) |
| Измеряемые параметры | Внутреннее сопротивление (импеданс), сопротивление межэлементной перемычки, напряжение постоянного тока, температура* |
| Вычисляемые параметры | SOC, SOH, ток холодной прокрутки CCA (SAE, EN, DIN, IEC) |
| Режимы работы | Стандартный режим измерений; режим с температурной коррекцией; режим сравнительных измерений; режим непрерывного измерения |
| Температурная коррекция сопротивления | Да; коэффициенты ТКС задаются по типу АБ |
| Память прибора | 250 записей |

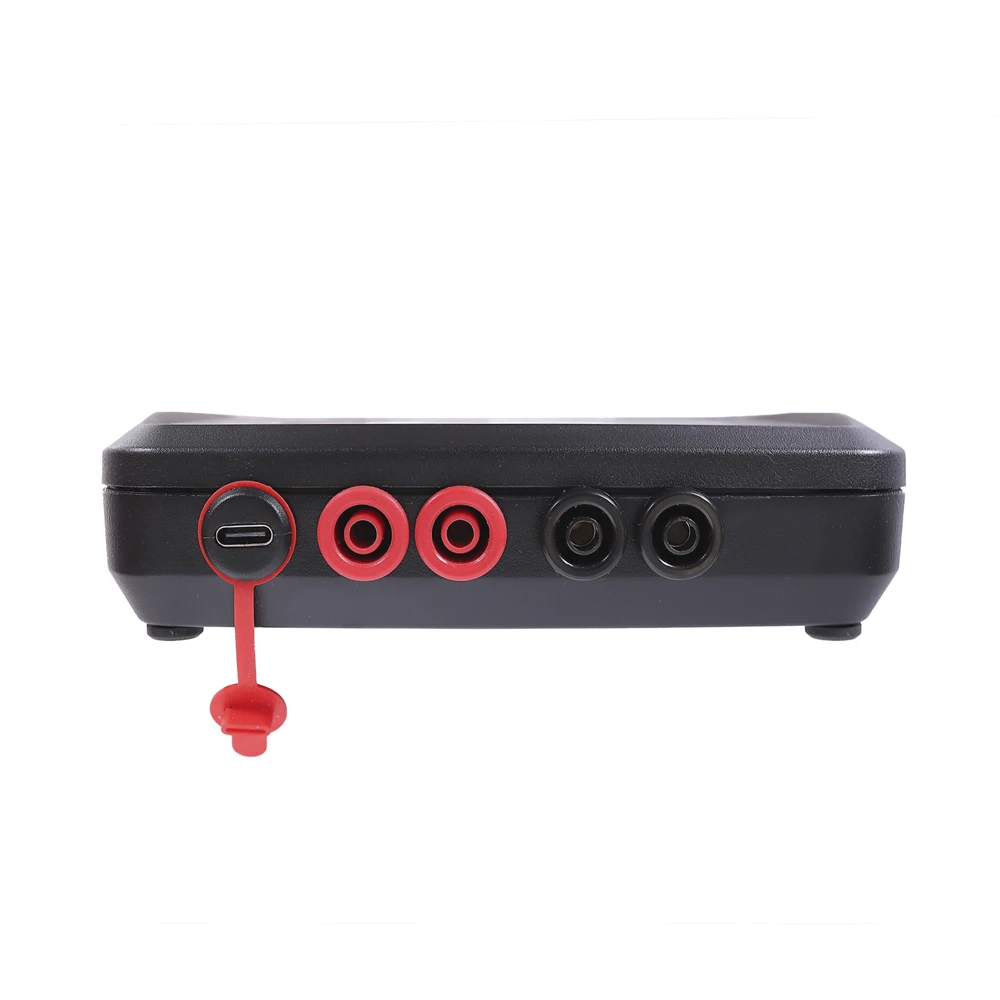

| Передача данных | USB Type-C: ПК, Battery Wizard Online 2.0 и BatteryPassport; выгрузка CSV через CONBAT RT READER |
| Габаритные размеры (Д×Ш×В) | 120 × 155 × 40 мм |
| Масса прибора | 0,4 кг |
| Питание | Встроенный Li-ion 3,6 В, 5000 мА·ч (~25 часов работы); заряд USB Type-C 5 В, 1 А |

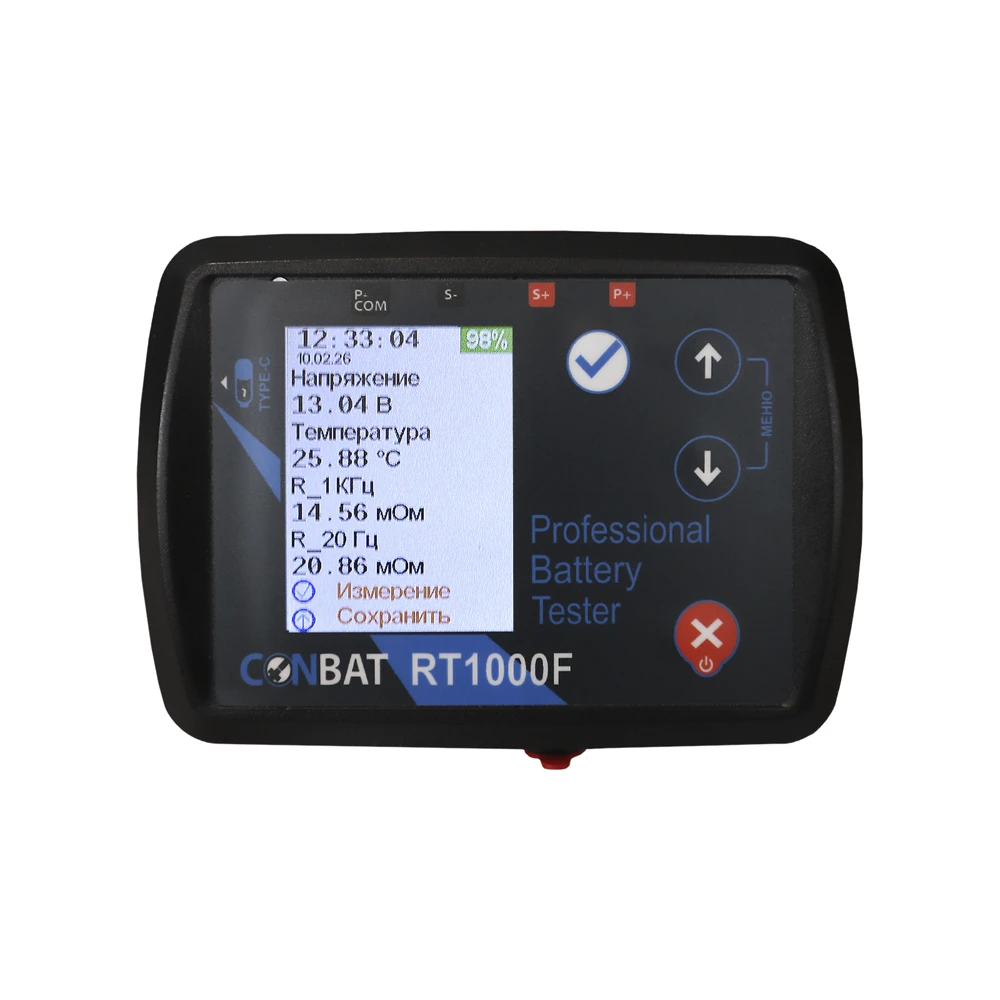

| Дисплей | TFT 2,8″, 320 × 240 пикселей |
| Безопасность | Защита от импульсных перенапряжений до 300 В; от обратной полярности; от КЗ; от перегрева (отключение при 85 °C); степень защиты IP20 по ГОСТ 14254 |
| Условия эксплуатации | 0…+40 °C; 84–106 кПа |
| Условия хранения | +5…+40 °C; относительная влажность до 80% при 25 °C |
| Условия транспортирования | −40…+50 °C; относительная влажность до 95% при +30 °C; 84–106 кПа |
| Срок хранения | 2 года |
| Срок службы | 5 лет |
| Срок гарантии | 2 года + 3 года дополнительной гарантии |
| Страна производства | Россия |
| Параметр | Значение |
|---|---|
| Диапазон измерения напряжения | 0–30 В, разрядность 0,001 В |
| Погрешность измерения напряжения | ±0,5% (приведённая) |
| Погрешность измерения сопротивления | ±0,5% (приведённая) |
| Диапазон измерения температуры | −40…+100 °C, разрешение 1,0 °C |
* Измерение температуры — вспомогательная функция: датчик показывает температуру клемм/окружающего воздуха, а не внутреннюю температуру АБ или электролита. Размеры, масса и внешний вид могут незначительно изменяться производителем.
| № п.п. | Наименование документа | Файл |
|---|---|---|
| Руководство по эксплуатации | ||
| 1 | Руководство по эксплуатации RT1000F | Пока файлов нет, но скоро добавим |
▶
Порядок подключения беспроводных датчиков CONBAT от плюса +
▶
CONBAT порядок подключения аккумуляторов и настройка параметров разряда
▶
CONBAT как правильно подключать датчики АКБ
▶
CONBAT как исключить сдохший аккумулятор из цепи и продолжить разряд
▶
CONBAT + TORKEL. Пример как увеличить ток разряда прибора CONBAT
▶

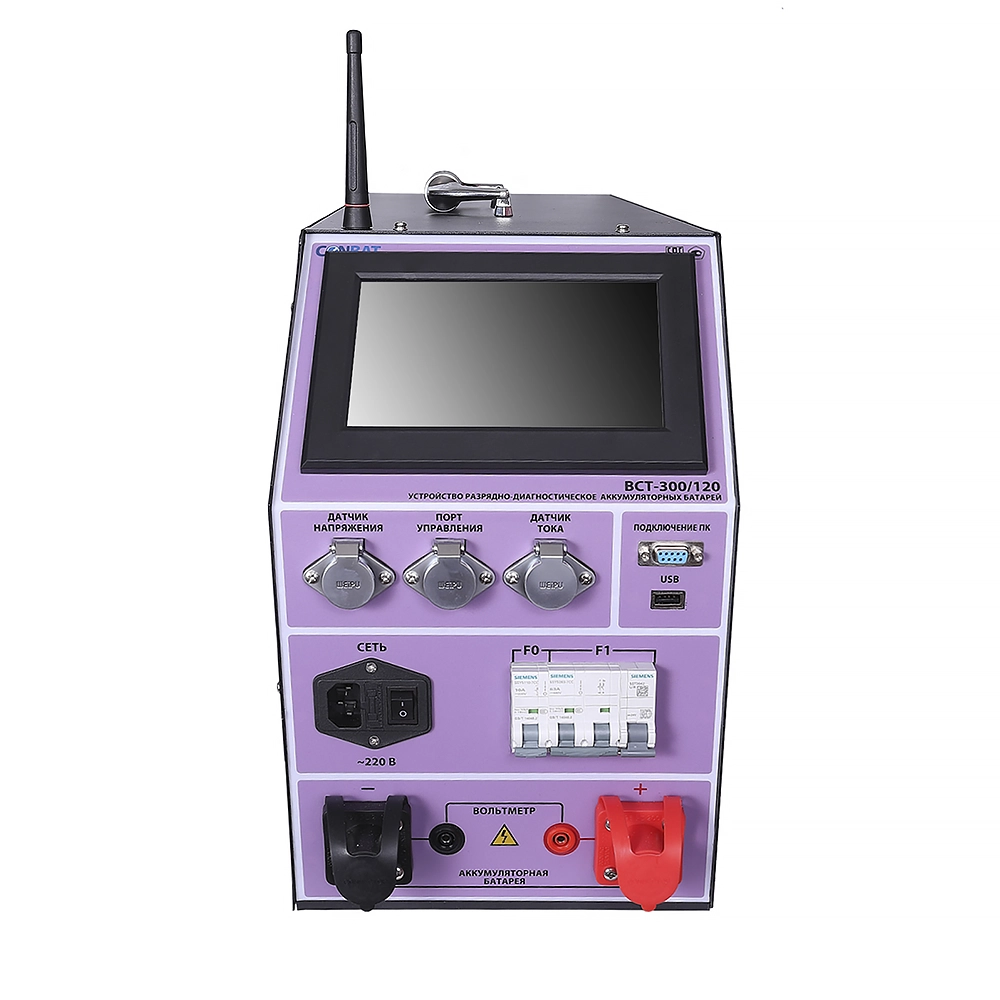

Разрядно-диагностические устройства аккумуляторных батарей CONBAT
▶
Отзыв клиента о 6-ти летней эксплуатации разрядного устройства АКБ CONBAT
▶
Профессиональная лаборатория аккумуляторных батарей работает с приборами CONBAT
| № | Модель | Артикул | Название / назначение |
|---|---|---|---|
| ВЕРСИИ RT1000F | |||

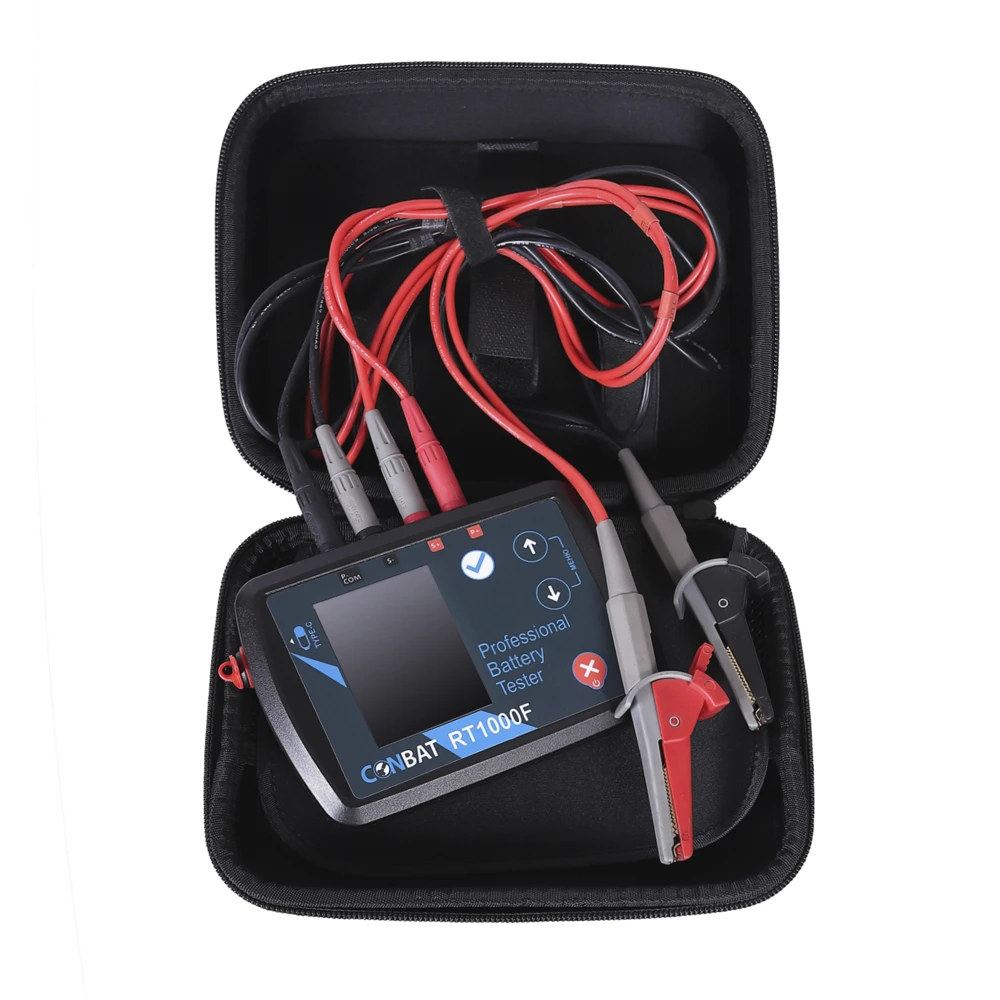

| 1 | RT1000F1 | RT1000F1 | Тестер АКБ, 1000 Гц; кейс, клещи 0,5 м, щупы 0,5 м, РЭ. Стационарные АБ UPS/ИБП |
| 2 | RT1000F1A | RT1000F1A | Тестер АКБ, 100 Гц; кейс, клещи 0,5 м, щупы 0,5 м, РЭ. Стартерные АБ, CCA, SoH, QR-код |
| 3 | RT1000F2 | RT1000F2 | Тестер АКБ, 20 и 1000 Гц; кейс, клещи 0,5 м, щупы 0,5 м, РЭ. Базовая двухчастотная версия |
| 4 | RT1000F3 | RT1000F3 | Тестер АКБ, 20/100/1000 Гц; кейс, клещи 0,5 м, щупы 0,5 м, РЭ. Все типы АБ, CCA, SoH |
| 5 | RT1000F4 | RT1000F4 | Тестер АКБ, 20/100/500/1000 Гц; кейс, клещи, щупы, РЭ. Экспертная многочастотная версия |
| АКСЕССУАРЫ | |||
| 6 | — | CC1000F05 | Измерительные клещи 0,5 м |
| 7 | — | CC1000F09 | Измерительные клещи 0,9 м |

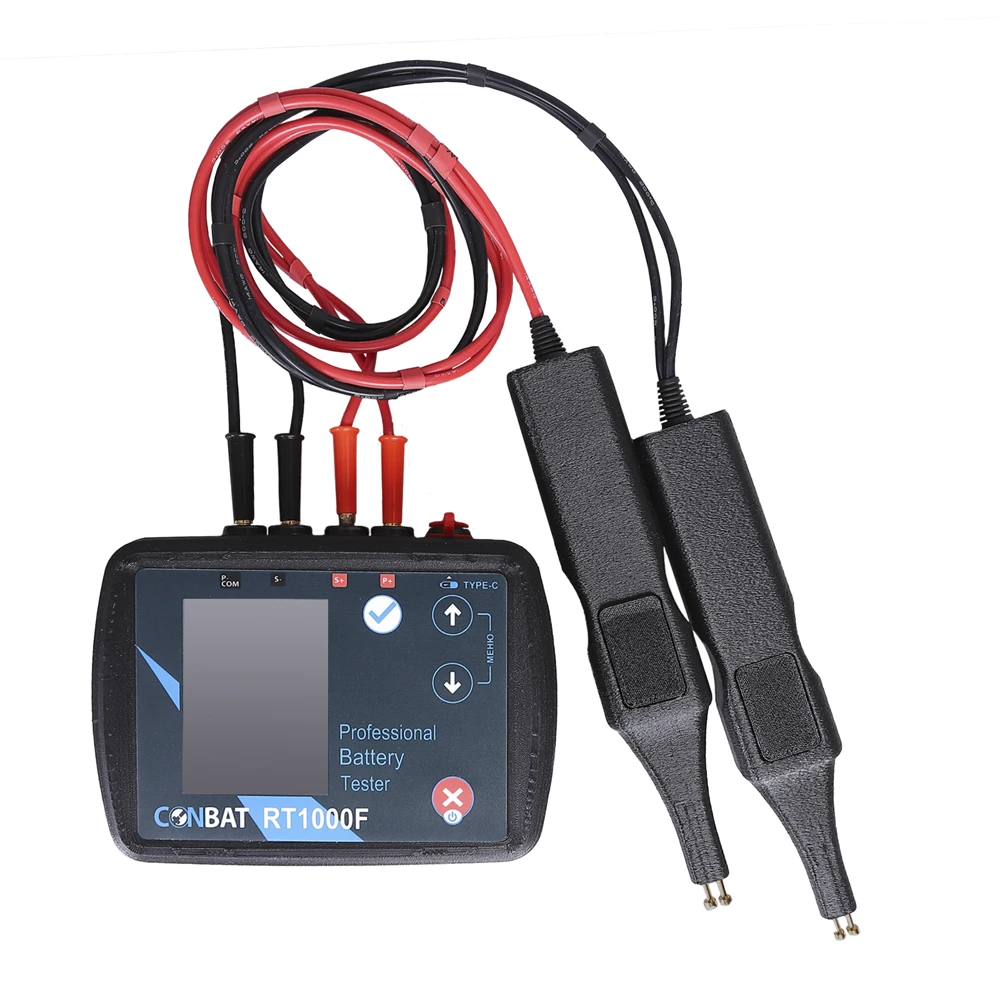

| 8 | — | PC1000F05 | Измерительные щупы 0,5 м |
| 9 | — | PC1000F09 | Измерительные щупы 0,9 м |
| 10 | — | R6-1000 | Магазин сопротивлений CONBAT R6/1000 для калибровки |
Точную комплектацию, наличие и цену уточняйте у менеджера. Адаптер USB Type-C 5 В / 1 А в комплект не входит.
