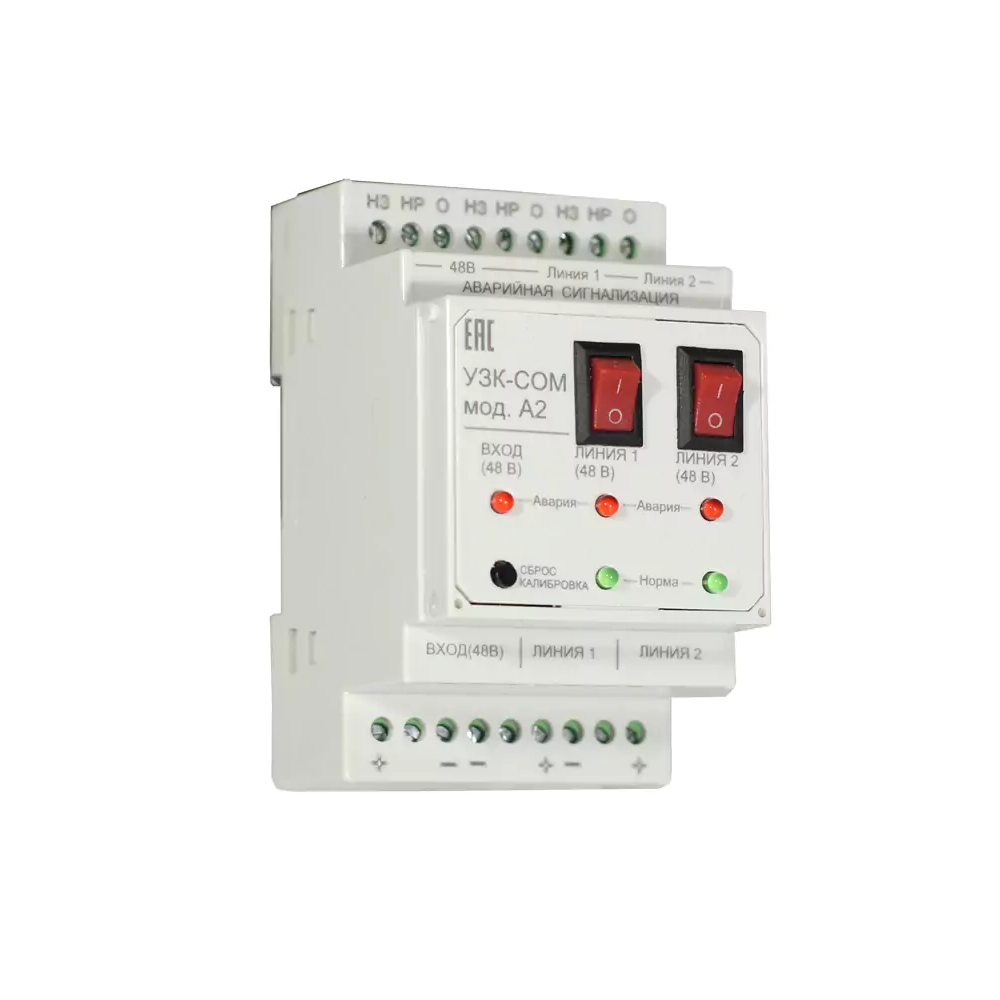

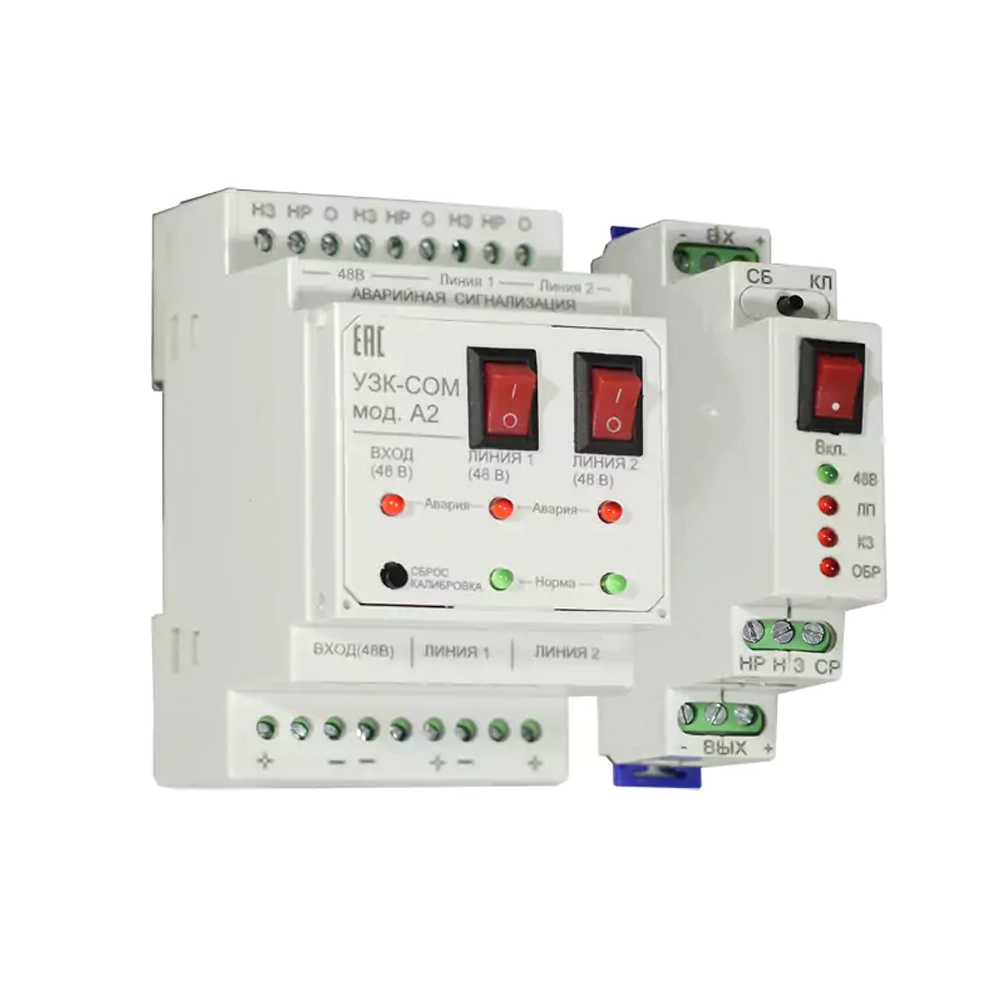

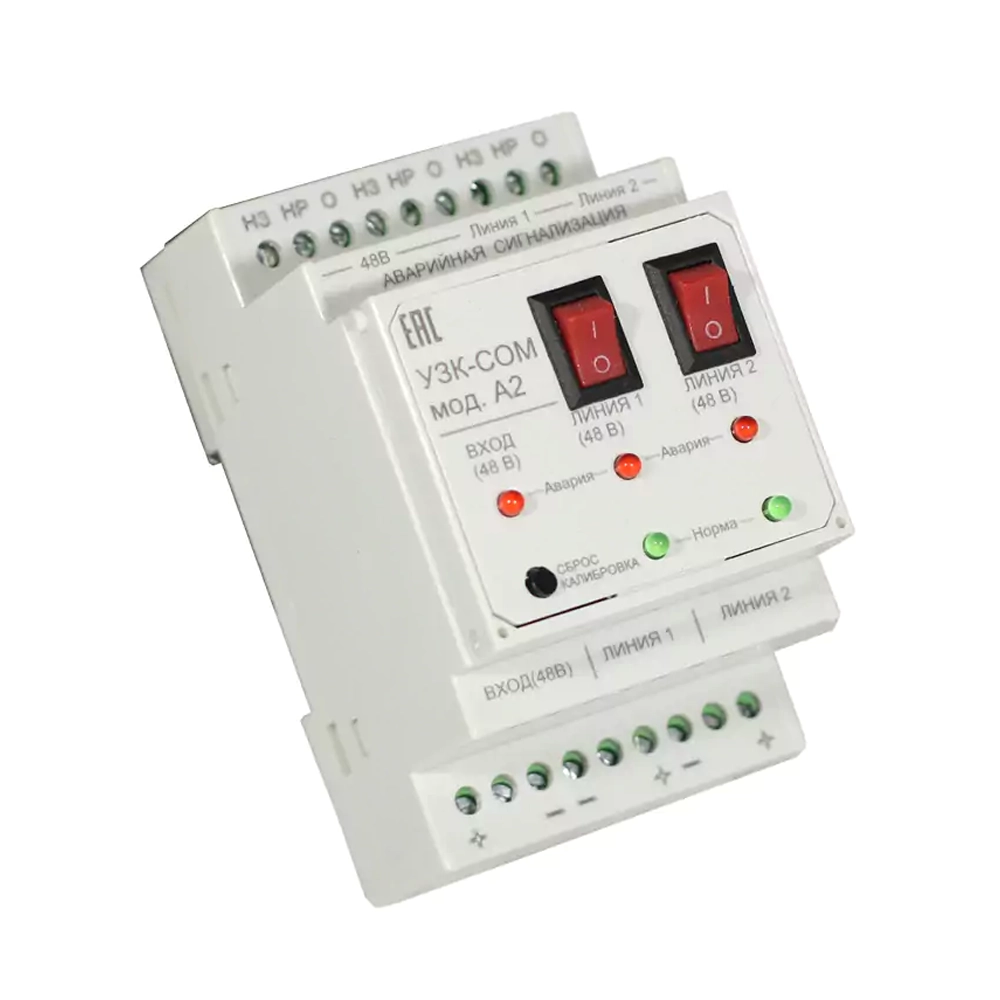

УЗК-СОМ мод.А2 — это микропроцессорное устройство контроля двух линий светодиодных заградительных огней напряжением 48В постоянного тока. Разработано с учётом пятилетнего опыта эксплуатации приборов серии В, сочетает компактность, надёжность и расширенную функциональность.
Устройство предназначено для установки в щите управления на DIN-рейку. Обеспечивает защиту каждой линии от короткого замыкания (многоразовый полимерный предохранитель), контроль перегорания ламп, обрыва линии и КЗ. Визуальная светодиодная индикация и «сухие» контакты (беспотенциальные) позволяют интегрировать УЗК-СОМ в систему диспетчеризации.
Встроенный ограничитель выходного напряжения (42–59 В) защищает светодиодные лампы от перенапряжения. Функция калибровки тока позволяет точно настроить пороги срабатывания под конкретную нагрузку. Применение многоразовых предохранителей исключает необходимость замены автоматических выключателей и сокращает стоимость обслуживания.
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения, В | 42 — 72 (пост. ток) |
| Диапазон выходного рабочего напряжения, В | 42 — 59 |
| Максимальный рабочий ток на линию, А | 1,0 |
| Потребляемая мощность, не более, Вт | 1,5 |
| Диапазон значений контролируемого тока, мА | 25 – 1000 |
| Погрешность установки контролируемого тока, % | ±5 |
| Макс. напряжение в цепи "сухих контактов", В | 120/240 (пост./перем.) |
| Макс. коммутируемый ток "сухих контактов", А | 0,5 / 1,0 |
| Сопротивление ключа (разомкн./замкн.), Ом | 2 000 000 / 0,05 |
| Вес, не более, кг | 0,2 |
| Размеры ДхШхВ, мм | 66 х 53 х 88 |
| Исполнение | DIN-рейка, УХЛ 3.1 |
| Класс защиты | IP20 |
| УЗИП II/III класса, кА | нет |
| Наработка на отказ, часов | 150 000 |
| Срок службы | 5 лет |
При заказе укажите артикул, соответствующий необходимым вам параметрам
| Артикул | Кол-во линий | Особенности |
|---|---|---|
| УЗК-СОМ мод.А2 | 2 | DIN, IP20, 1А на каждую линию, ограничитель напряжения, многоразовые предохранители |
