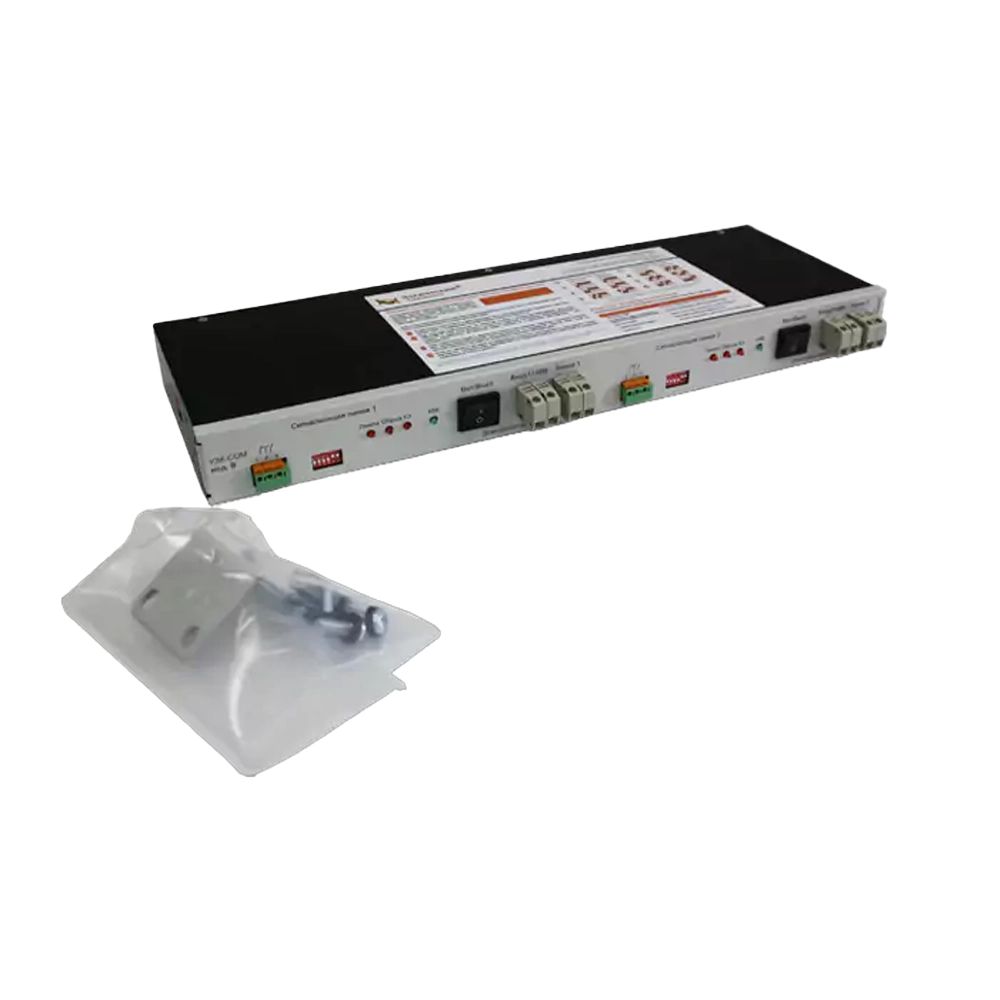

УЗК-СОМ мод. В40 — энергоэффективное устройство для систем светового ограждения мачт базовых станций операторов связи. Предназначено для контроля двух линий светодиодных заградительных огней напряжением 48В со встроенной защитой от импульсных помех (класс II, 40 кА). Устройство подключается в контролируемую цепь электропитания, препятствует проникновению импульсных перенапряжений во вторичные цепи и обеспечивает сигнализацию об авариях (КЗ, обрыв, токовая перегрузка, частичное перегорание ламп).
В состав входят функциональные узлы: УЗЦП-ЗОМ (защита цепей питания), блок сопряжения с датчиком тока и УКПТ-ЗОМ (контроль потребляемого тока с визуальной и дистанционной индикацией). Возможно питание от разных источников и интеграция АВР.
| Параметр | Значение |
|---|---|
| Диапазон рабочих напряжений | 42–72 В (постоянный ток) |
| Максимальный рабочий ток | 1 А |
| Вносимое сопротивление, не более | 0,6 Ом |
| Потребляемая мощность, не более | 5 Вт |
| Диапазон установки порогового тока | 25 – 800 мА |
| Погрешность установки порога тока | ±10% |
| Максимальное коммутируемое напряжение (сухой контакт) | 72 В постоянного тока |
| Максимальный коммутируемый ток (сухой контакт) | 50 мА |
| Сопротивление ключа (разомкнут/замкнут) | 2 МОм / 0,2 Ом |
| Габаритные размеры (ВхШхГ) | 40 × 485 × 150 мм |
| Масса, не более | 2,2 кг |
| Исполнение | 1U, 19", IP31 |
| УЗИП (класс II) | 40 кА |
| Наработка на отказ | 150 000 ч |
| Срок службы | 20 лет |
| Гарантия | 5 лет |

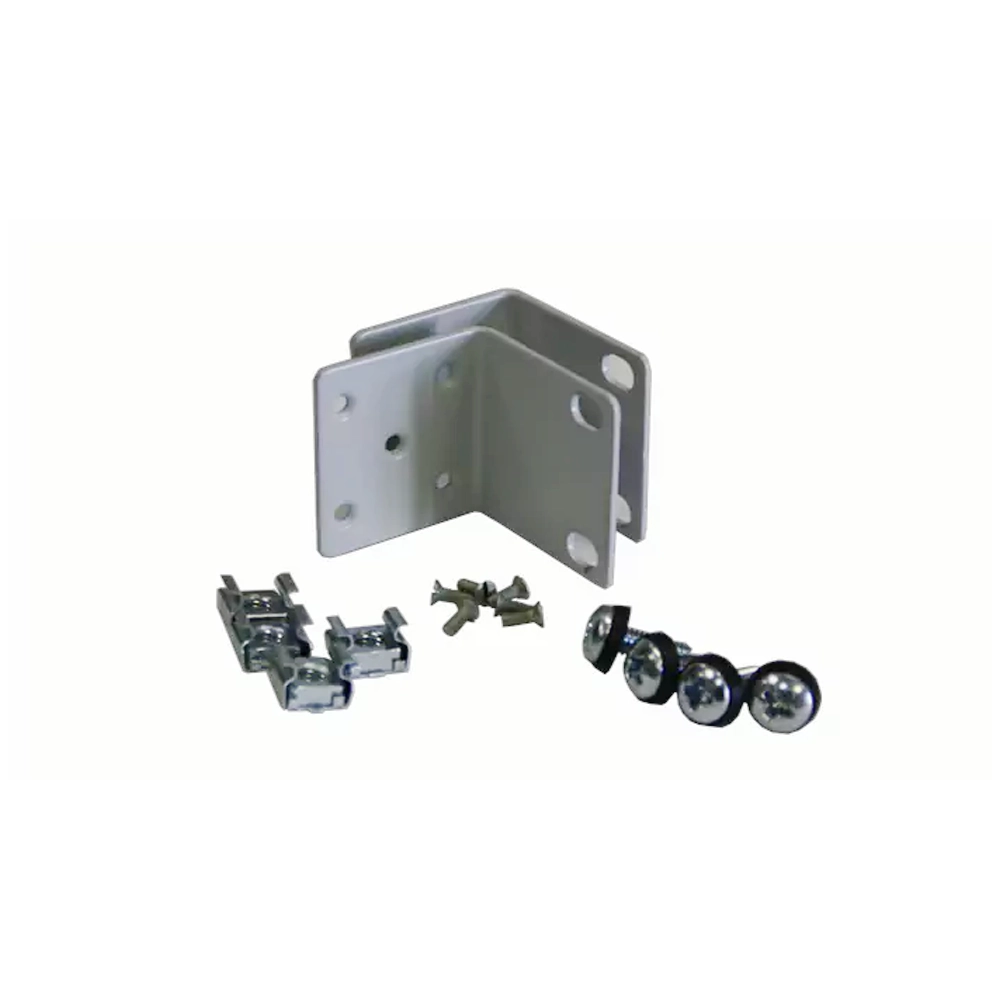

| Комплектация |
|
При заказе укажите артикул, соответствующий необходимым вам параметрам
| Артикул | Разрядный ток | Класс УЗИП | Особенности |
|---|---|---|---|
| УЗК-СОМ мод.В40 | 10 кА | III | Базовая модель, контроль 2 линий, 42-72В пост. тока |
| № | Наименование документа | Файл |
|---|---|---|
| Руководства и паспорта | ||
| 1 | Руководство по эксплуатации УЗК-СОМ мод.В40 | Скачать PDF |
