Тестер аккумуляторных батарей Conbat RT1000

О приборе Conbat RT1000

Тестеры аккумуляторов CONBAT RT1000 измеряют напряжение, сопротивление на 2-х частотах – 1000 Гц и 3 Гц, что дает большую информативность о состоянии аккумуляторов, нежели тестирование на частоте только 22Гц или 1000Гц.

Измерения производятся одновременно в течение 1 секунды и записываются в память устройства. По окончанию измерений, файл по беспроводному каналу связи – Bluetooth передается на ПК, где производится дальнейший анализ измеренных величин. Данные выгружаются в формате CSV-файла и открываются на любом ПК.

Но наиболее качественное обслуживание аккумуляторов производится в тех компаниях, где применяется программное обеспечение для управления парком АКБ Battery Wizard Online. Т.е. создана база данных аккумуляторов, где хранится вся история измерений по каждой конкретной батареи. Таким образом можно наблюдать за динамикой изменений параметров внутреннего сопротивления и предпринимать корректировочные действия для продления срока службы аккумуляторов.

Тестеры аккумуляторов CONBAT RT1000 имеют следующие функции:

• Измерение электрического сопротивления аккумуляторных батарей на частоте 1000Гц
• Измерение сопротивления переноса заряда аккумуляторных батарей на частоте 3Гц
• Измерение напряжения аккумуляторных батарей с точностью 0,00001В (0,01 мВ)
• Измерение напряжения групп аккумуляторов до 600В

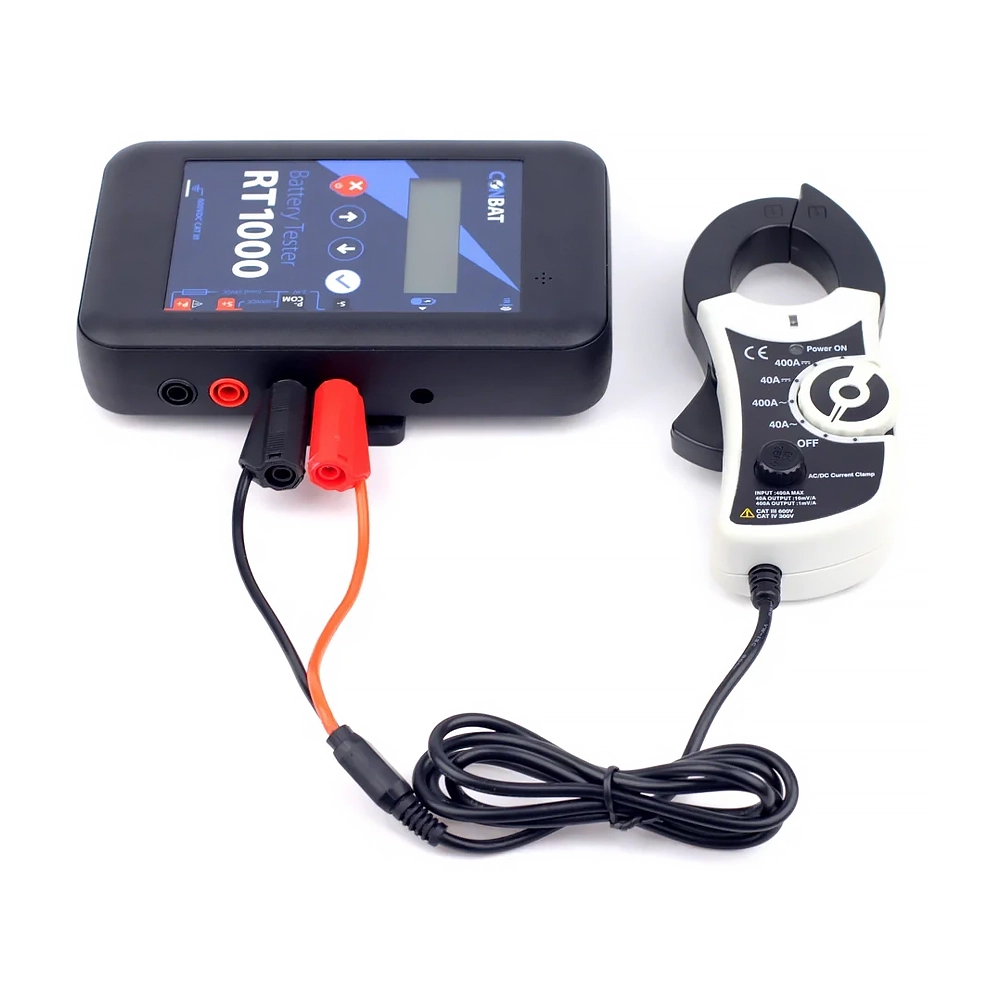

• Измерение напряжения и тока разряда аккумуляторов до 600В и 600А
• Измерение переменного напряжения до 300В
• Измерение падения напряжения на межэлементных соединениях аккумуляторов
• Измерение и регистрация температуры аккумуляторов (с помощью внешнего датчика)
• Измерение и регистрация плотности электролита аккумуляторов (с помощью внешнего датчика)
• Хранение данных 9999 различных групп аккумуляторных батарей (до 300 000 значений)

Введение в технологию. Чем RT1000 лучше других?

Потеря емкости аккумуляторами происходит как со временем при естественном процессе «старения», так и не благоприятными условиями эксплуатации или неправильным применением. Также довольно часто встречаются случаи брака при производстве или неправильной транспортировке. Измерение внутреннего сопротивления аккумуляторных батарей – это единственный быстрый и качественный способ оценки состояния аккумуляторных батарей. Сравнение значений измеренного внутреннего сопротивления аккумуляторов, одинаково хорошо работает как для оценки качества аккумуляторов, поставляемых в одной партии при тестировании на складе, а также для цепочек (групп АКБ) при тестировании на объекте, где они установлены и эксплуатируются. Как известно, для свинцово-кислотных аккумуляторов увеличение сопротивления аккумуляторных батарей на 40-50% и более соответствует потери 20% и более остаточной емкости. Рекомендации международных стандартов EUROBAT и IEEE, а также российские ГОСТ, не рекомендуют использование аккумуляторов с остаточной емкостью менее 80% (для свинцово-кислотных аккумуляторных батарей)*.
*уточняйте параметры для других типов аккумуляторов

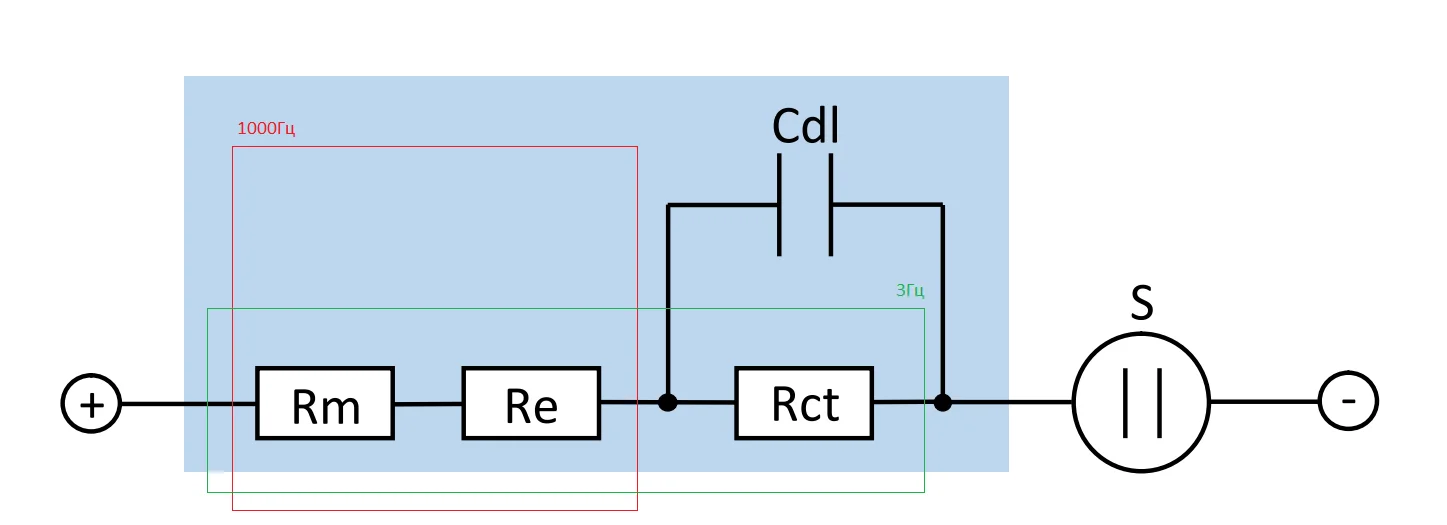

Conbat RT1000 измеряет 2 сопротивления: электрическое сопротивление и сопротивление переноса заряда.

Где: Rm - сопротивление токоведущих деталей (омическое) – решёток пластин, межэлементных соединений, полюсных выводов и т.д.; Re - сопротивление электролита; Cdl - емкость, которая образуется в результате распределением ионов по поверхности пластин (поляризация); Rct - сопротивление переноса заряда.

На высоких частотах (1000 Гц) измеряется активная часть импеданса (полного сопротивления). Все электрохимические реакции закорочены Cdl. Таким образом сопротивление представляет собой сумму Rm + Re. Это электрическое сопротивление в основном отражает состояние токоведущих деталей и проводимость электролита. Состояние активного материала и передача заряда не учитываются. Данный вид измерений подходит для батарей с большими токами разряда (например стартерные и тяговые аккумуляторы или аккумуляторы для ИБП). Метод не подходит для диагностики батарей, которые должны отдавать постоянный ток в течение более длительного периода (стационарное применение).

В случае измерений на низких частотах (в нашем случае это 3Гц), блокируется Cdl и ток протекает через последовательное сопротивление Rm + Re + Rct. Измеряемое сопротивление - сопротивление по постоянному току, учитывающее также сопротивление переноса заряда. Далее мы выделяем Rct - сопротивление переноса заряда и анализируем именно его. Анализ изменений или отклонений Rct важно для аккумуляторов, которые должны отдавать постоянный ток в течение длительного времени - стационарное применение (энергетика, телекоммуникации и др).
