Товар находится в архиве (продажа приостановлена)
Замена - CONBAT ДИРА-4Т
| Назначение | Контроль и индикация глубокого разряда стационарных свинцово-кислотных аккумуляторов |
| Номинальное напряжение аккумулятора | 12В |
| Максимальное количество подключаемых аккумуляторов | 4 шт |
| Максимально возможное напряжение на аккумуляторе | 16В |
| Диапазон настройки напряжения срабатывания | 9÷11 ± 0,2 В |
| Задержка срабатывания датчика | 7 секунд |
| Климатическое исполнение | УХЛ 3.1 |
| Размеры | 50х70х42мм |
| Вес | 70г |
| Страна производства | Китай |

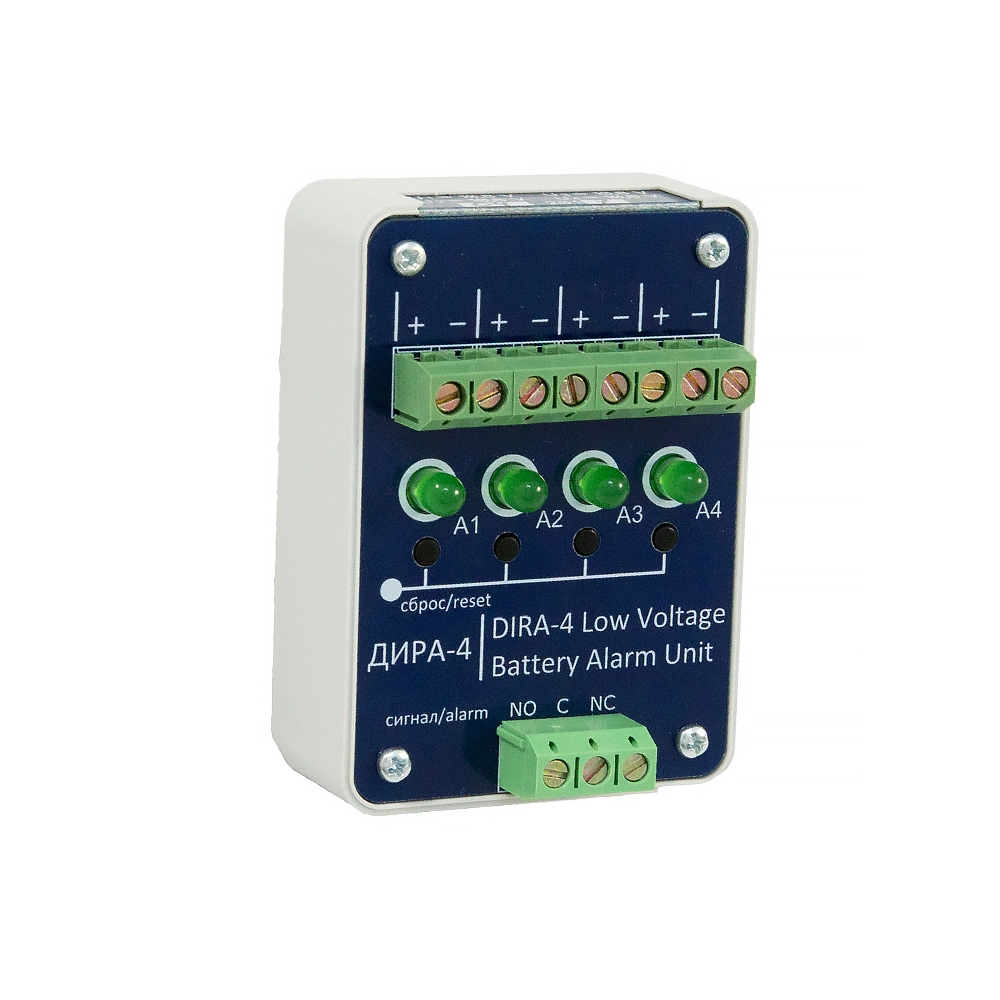

Датчики и устройства индикации разряда аккумуляторных батарей серии «ДИРА» предназначены для контроля и индикации глубокого разряда стационарных свинцово-кислотных аккумуляторов. Датчик ДИРА-4 регистрирует падение напряжения на одном или нескольких из четырех подключенных аккумуляторах ниже заданного значения.
Работа датчика основана на применении компаратора, управляющего поляризованным реле, которое отключает часть или части электрической схемы датчика от аккумулятора или аккумуляторов, на которых произошло регистрируемое событие. Изменение состояния датчика фиксируется визуально - гаснет светодиод на лицевой панели датчика и с помощью сигнальных контактов выдается сообщение в систему оповещения или дистанционного контроля в случае ее подключения.
Для предотвращения ложного срабатывания предусмотрена задержка срабатывания - 7 секунд.
Высокая надежность и срок службы 20 лет благодаря применению аналоговой схемотехники. Отсутствие микропроцессоров и сложной электроники обеспечивает бесперебойную работу в самых тяжелых условиях эксплуатации.
Датчик не требует внешнего питания и не разряжает аккумулятор в режиме ожидания. Работает полностью автономно, потребляя энергию только в момент срабатывания, что исключает дополнительную нагрузку на аккумуляторную батарею.
Один датчик ДИРА-4 одновременно контролирует до четырех 12-вольтовых аккумуляторов. Экономит пространство и упрощает монтаж при обслуживании групповых аккумуляторных сборок.
Встроенная задержка срабатывания 7 секунд исключает ложные тревоги при кратковременных просадках напряжения. Датчик реагирует только на устойчивое падение напряжения ниже заданного порога.
| Параметр | ДИРА-4 |
|---|---|
| Максимальное количество подключаемых аккумуляторов | 4 шт |
| Номинальное напряжение аккумулятора | 12В |
| Максимально возможное напряжение на аккумуляторе | 16В |
| Диапазон настройки напряжения срабатывания датчика* | 9÷11 ± 0,2 В |
| Задержка срабатывания датчика при падении напряжения ниже значения срабатывания, не менее с | 7 |
| Состояние аккумулятора должно обеспечивать при подключении к клеммам нагрузки с активным сопротивлением 50 Ом* протекание тока | не менее 100 мА в течении не менее, чем 20 с |
| Наименьшее напряжение, при котором датчик гарантированно срабатывает, не менее | 6В |
| Сопротивление провода, которым датчик подключен к клемме аккумулятора, не более | 20 Ом |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 3.1 |
| Размеры | 50х70х42мм |
| Вес | 70г |
| № п.п. | Наименование документа | Файл |
|---|---|---|
| Руководство по эксплуатации | ||
| 1 | Руководство по эксплуатации CONBAT ДИРА-4 | CONBAT_ДИРА-4_Manual_1_4_RU(analog) |
▶
Обзор разрядно-диагностические устройства аккумуляторных батарей "CONBAT"
▶
CONBAT vs TORKEL: как увеличить ток разряда аккумуляторов?
▶
CONBAT: как правильно подключать датчики АКБ?
▶
CONBAT: как исключить "сдохший" аккумулятор из цепи и продолжить разряд?
▶
CONBAT: порядок подключения аккумуляторов и настройка параметров разряда.
▶
Отзыв о 6-ти летней эксплуатации РДУ CONBAT
Товар находится в архиве (продажа приостановлена)
Замена - CONBAT ДИРА-4Т
| № п.п. | Модель | Артикул | Название продукта |
|---|---|---|---|
| ПРИБОРЫ | |||
| 1 | ДИРА-4 | ДИРА-4 | Датчик-индикатор разряда аккумулятора для контроля глубокого разряда стационарных свинцово-кислотных аккумуляторов |
| 2 | ДИРА-4С | ДИРА-4С | Датчик-индикатор разряда аккумулятора для контроля глубины разряда стартерных аккумуляторов в момент пуска ДГУ |
