| Параметр |
Значение |
| Модель прибора |
BCT-O-48/150 |
| Наименование прибора в каталоге продукции |
Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BCT-O-48/150 (20-40В/75A, 40-60В/150A, 6+1 датчиков, токовые
клещи 200A )
|
| Сегмент рынка для использования прибора |
УСТРОЙСТВА ДЛЯ ПРЕДПРИЯТИЙ ТЕЛЕКОММУНИКАЦИЙ |
| Назначение прибора |
Устройство разрядно-диагностическое (тестер) аккумуляторов и аккумуляторных батарей (АКБ) |
| Функции прибора |
Тестирование аккумуляторов в режиме разряда и мониторинга |
| Тестируемые типы аккумуляторов и АКБ |
Свинцово-кислотные: стартерные, тяговые, стационарные технологии SLA, WET, AGM, GEL, EFB, Ca-Ca и т.п.
Никель-кадмиевые, никель-металлгидридные, никель-солевые;
Литий-ионные: литий-полимерные, литий-титанатные, литий-железо-фосфатные, литий-марганец-кобальтовые, литий-сернистые,
литий-тионилхлоридные и т.п.
|
| Режимы тестирования (испытания) аккумуляторов и АКБ |
Разряд постоянным током
Разряд постоянной мощностью
Разряд постоянным сопротивлением (по заказу)
|
| Режим мониторинга |
Наблюдение за процессами заряда/разряда |
| Диапазон ёмкости тестируемых аккумуляторов / АКБ |
от 5 Ач до 1500 Ач (при параллельном включении до 5 приборов или дополнительных блоков нагрузки — до 7500 Ач) |
| Количество одновременно тестируемых групп АКБ |
До 4-х групп в режиме разряда (240 аккумуляторов максимум)
до 4-х групп в режиме мониторинга (240 аккумуляторов в группе максимум)
|
|
Количество радиочастотных каналов передачи информации от беспроводных датчиков мониторинга 2В элементов/ 6В 12В блоков
|
4 радиочастотных канала (№1 - 433,1 МГц, №2 - 433,4 МГц, №3 - 433,8 МГц, №4 - 434,2 МГц) |
| Количество измерительных каналов мониторинга 2В элементов / 6В,12В блоков (максимальное) |
В комплектации KIT = 28 (7 шт. 4-х канальных датчиков мониторинга) |
| Диапазон регулирования (программирования) напряжения разряда: |
(20-60) В Автоматическое определение напряжения прибором при подключении к нему тестируемой аккумуляторной батареи
|
| Диапазон регулирования тока разряда аккумулятора |
(0-150) А Регулировка тока плавная во всем диапазоне, с шагом 0.1 А, выполняется изменением значения параметра на сенсорном дисплее
прибора
|
| Максимальный ток разряда аккумуляторов |
до 750 А с применением дополнительных внешних токовых клещей 600А и дополнительных блоков нагрузки |
| Максимальный ток разряда в диапазоне напряжений |
(20-40) В / 75 А
(40-60) В / 150 А
|
| Максимальная мощность разряда в диапазоне напряжений |
(20-60) В / 7 500 Вт |
| Диапазон регулирования тока заряда аккумулятора |
отсутствует функция заряда аккумулятора |
| Максимальный ток заряда в диапазоне напряжений |
отсутствует функция заряда аккумулятора |
| Измеряемые и регистрируемые параметры тестируемого аккумулятора |
Напряжение постоянного тока, В (РДУ CONBAT)
Напряжение постоянного тока, В (Датчик поэлементного мониторинга/контроля аккумулятора SLA, NiCd, Li-ION)
Сила постоянного тока, А (РДУ CONBAT) Разряд / Заряд
Сила постоянного тока, А (Токовые клещи) Разряд / Заряд
Время, Сек
|
| Погрешность измерения напряжения постоянного тока прибора |
не более ± 0,1 % (приведенная погрешность) |
| Погрешность измерения напряжения постоянного тока датчика мониторинга аккумулятора |
не более ± 0,1 % (приведенная погрешность) |
| Погрешность измерения силы постоянного тока разряда-заряда аккумулятора прибора |
не более ± 0,5 % (приведенная погрешность) |
| Погрешность измерения силы постоянного тока токовых клещей |
не более ± 0,5 % (приведенная погрешность) |
| Погрешность регистрации времени в процессе тестирования аккумулятора |
не более 10 сек в сутки (абсолютная погрешность) |
| Диапазон рабочих напряжений электропитания прибора |
Сеть переменного тока с напряжением (176÷286) В и частотой 50 Гц, а также от тестируемой АБ (20÷60) В постоянного тока
|
| Рассчитываемые параметры аккумулятора на основе измерений |
Емкость аккумулятора или аккумуляторной батареи, Ач
Мощность разряда, Вт
|
| Потребляемая мощность прибора |
5 Вт в режиме холостого хода, мощность системы охлаждения прибора до 500 Вт |
| Защита |
от импульсных перенапряжений в сети переменного тока 220 В
от подключения аккумулятора к прибору в обратной полярности
от короткого замыкания в цепи разряда аккумулятора
от перегрева (отключение прибора при температуре 85°С)
Степень защиты оболочки прибора по ГОСТ 14254 – IP20
|
| Условия эксплуатации |
Температура окружающего воздуха, °С: Рабочая (0…+40) °С; Предельная (-5…+50) °С.
Относительная влажность окружающего воздуха: не более 75 % при 15 °С, не более 98 % при 25 °С. Без конденсата
Атмосферное давление: (84…107) кПа, (630…800) мм рт. ст.
|
| Условия хранения |
В соответствии с требованиями ГОСТ 15150:
В заводской упаковке, в складских помещениях при температуре воздуха (+5 ... +40) °С
Относительная влажность воздуха – не более 95% при 30 °С
|
| Условия транспортирования |
В соответствии с ГОСТ 15150 и ГОСТ 23170-78: условия транспортирования - С
Температура окружающего воздуха (-40…+50) °С;
Относительная влажность воздуха – не более 95% при 30 °С
Атмосферное давление – 84…107 кПа, (630…800) мм рт. ст.
|
| Передача данных |
Интерфейсы обмена данными с ПК: RS485, USB |
| Управление режимами работы |
Сенсорный экран с русскоязычными меню управления и отображения информации |
| Наработка на отказ |
Не менее 25 000 часов при номинальном значении напряжения электропитания |
| Габаритные размеры |
(В×Ш×Г) мм без упаковки: 524х224х395 мм
(В×Ш×Г) мм в упаковке (транспортном кейсе): 700х370х670 мм |
| Масса |
Без упаковки: 13 кг
В упаковке: 39 кг |
| Гарантийный срок |
2 года + 3 года дополнительной гарантии (при условии выполнения ТО в сервисном центре поставщика) |
| Комплектация |

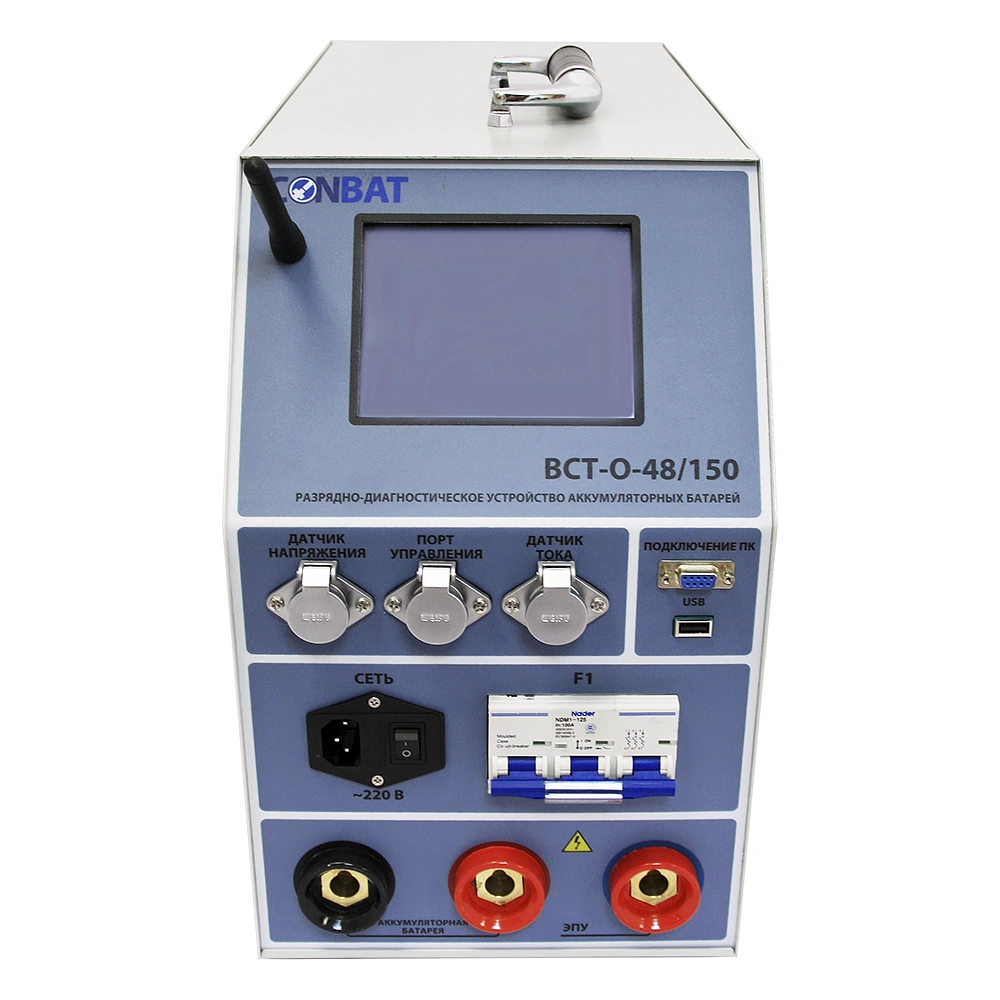

Разрядно-диагностическое устройство Conbat BCT-O-48/150 – 1 шт.
Кабель питания устройства сетевой 220 В 50 Гц – 1 шт.
Комплект силовых кабелей (красный, черный) – 1 комплект
Руководство по эксплуатации – 1 шт.

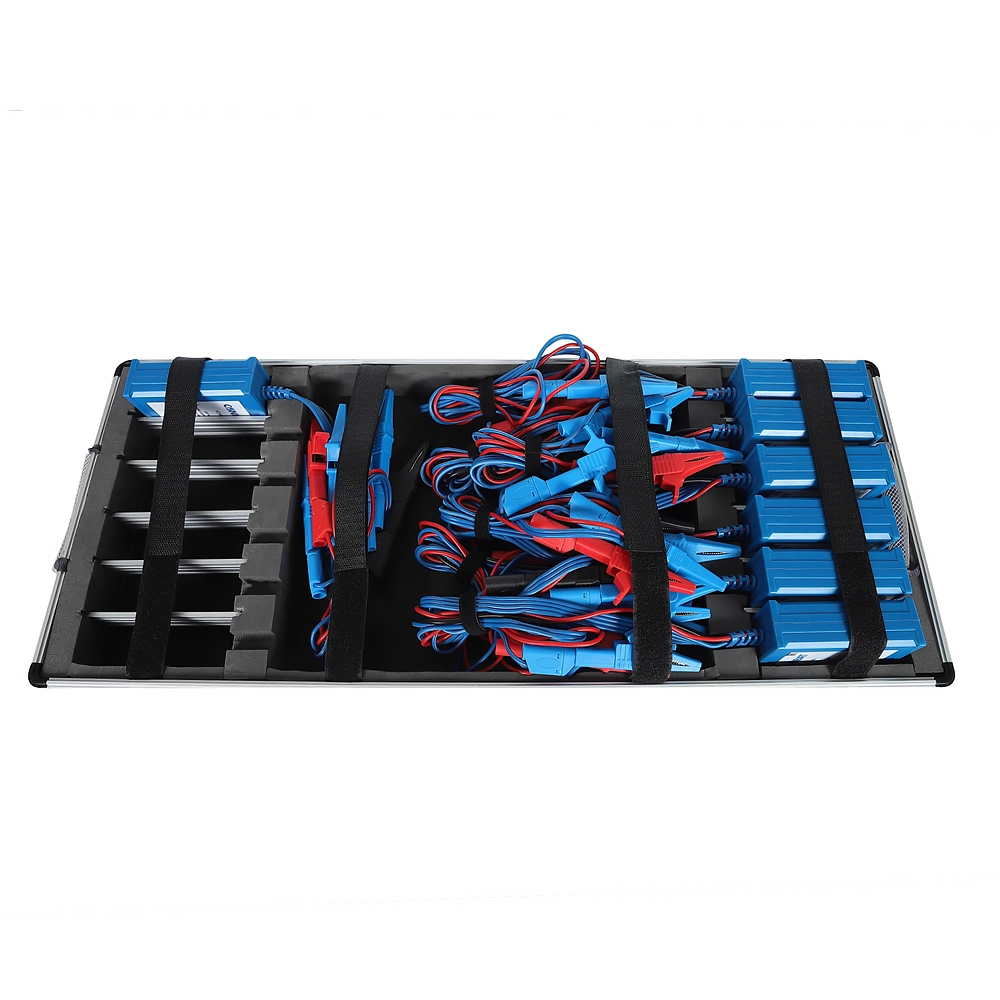

Транспортировочный кейс – 1 шт.

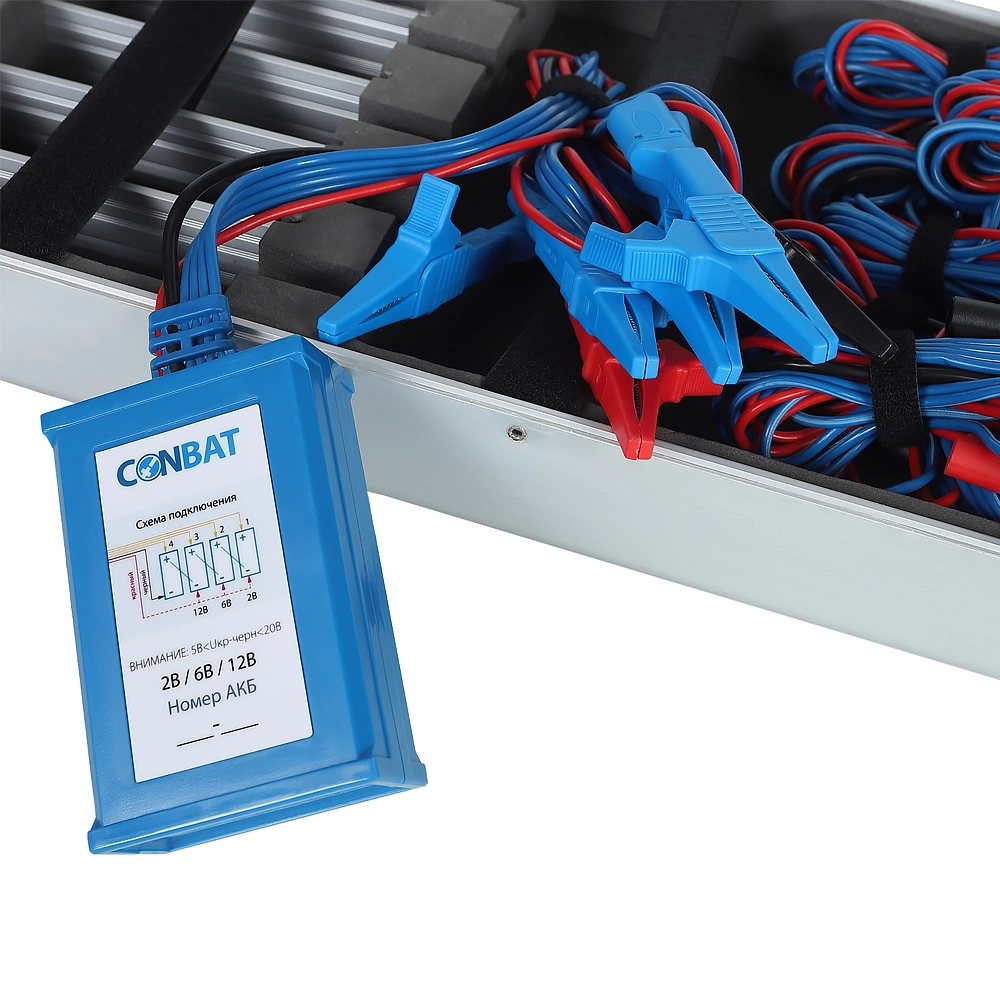

Беспроводные датчики поэлементного контроля VCM-1 – 6+1 шт.
Токоизмерительные клещи 200 А – 1 шт.
Лицензия ПО Battery Wizard Online тариф "STANDART" – 1 ключ (электронный)
|
| Дополнительная комплектация по заказу (ОПЦИИ) |
Сертификат о первичной метрологической поверке прибора – 1 экз. оригинал
Токовые клещи 50А, 100А, 600А, 800А, 1000А
Проводные датчики поэлементного контроля VCM-1W – 1 компл. (1, 6, 12, 30 шт.)
Беспроводные датчики поэлементного контроля NiCd батарей VCM-1 NiCd – (1, 6, 12, 30 шт.) – опционально, по дополнительному заказу
Кабель сигнализации CBL-1 – (1 – 5) шт.
Кабель управления для параллельного включения приборов CBL-2 – 1 шт.
|
