Разрядно-диагностическое устройство аккумуляторных батарей Conbat BCT-220/60

Технические характеристики

Поддерживаемые типы батарей	Свинцово-кислотные: стартерные, тяговые, стационарные технологии SLA, WET, AGM, GEL, EFB, Ca-Ca и т.п. Никель-кадмиевые, никель-металлгидридные, никель-солевые Литий-ионные: литий-полимерные, литий-титанатные, литий-железо-фосфатные, литий-марганец-кобальтовые, литий-сернистые, литий-тионилхлоридные и т.п.
Режимы тестирования	постоянным током постоянной мощностью постоянным сопротивлением (по запросу)
Режим мониторинга	Наблюдение за процессами заряда/разряда
Количество одновременно тестируемых групп	До 2-х групп в режиме разряда (240 аккумуляторов максимум) До 4-х групп в режиме мониторинга (240 аккумуляторов в группе максимум)
Диапазон тестируемых емкостей	от 5 Ач до 600 Ач (при параллельном включении приборов - до 6 000 Ач)
Максимальный ток разряда в диапазоне напряжений	(95-190) В / 30 А, (190-260) В / 60 А
Максимальный ток разряда аккумуляторов	до 660 А с применением дополнительных внешних токовых клещей 600А и дополнительных блоков нагрузки
Передача данных	Интерфейсы обмена данными с ПК : RS485, USB
Управление режимами работы	Сенсорный экран с русскоязычными меню управления и отображения информации
Габаритные размеры	без упаковки: 664х224х395 мм в упаковке (транспортном кейсе): 750х370х670 + 700х280х400 мм
Масса	Без упаковки: 18 кг В упаковке: 47+18 кг
Гарантийный срок	2 года + 3 года дополнительной гарантии (при условии выполнения ТО в сервисном центре поставщика)
Госреестр СИ	№ 89453-23
Страна производства	Китай (от 1 шт) Россия (от 5 шт)

Попробовать бесплатно Запросить КП Купить

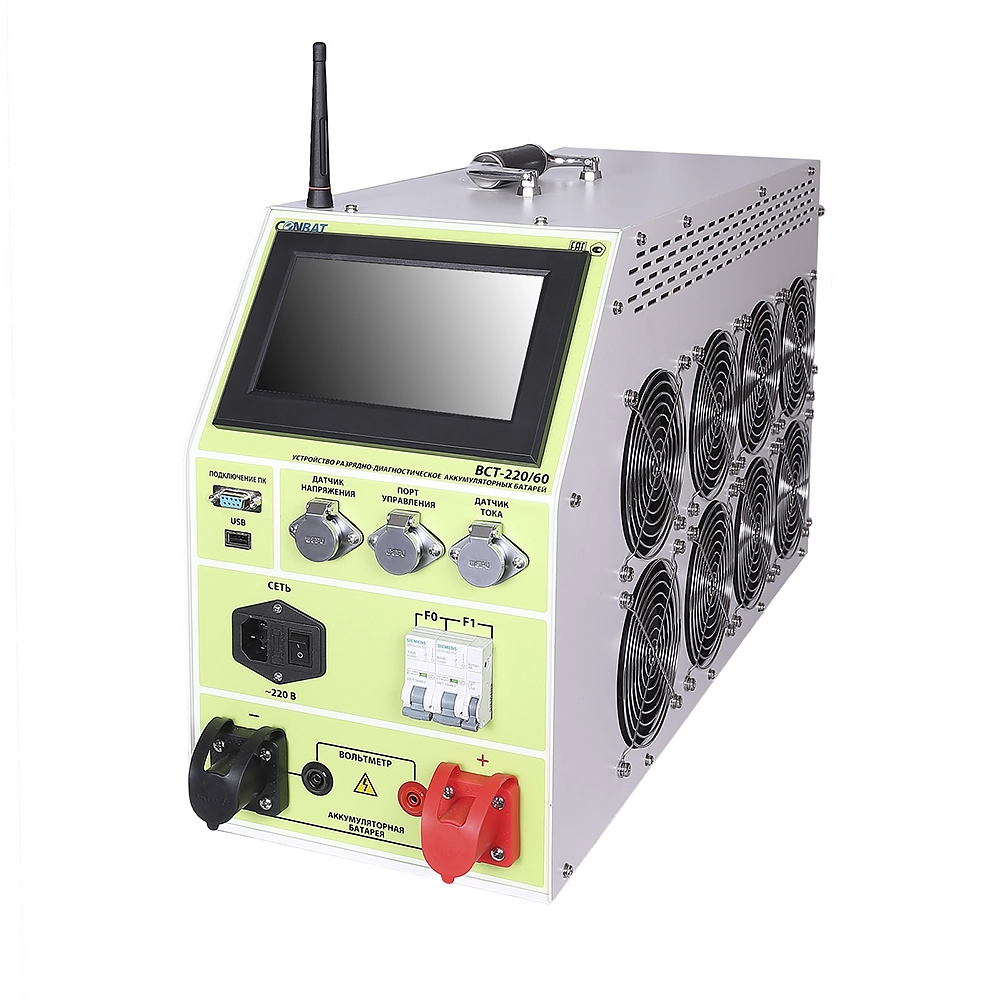

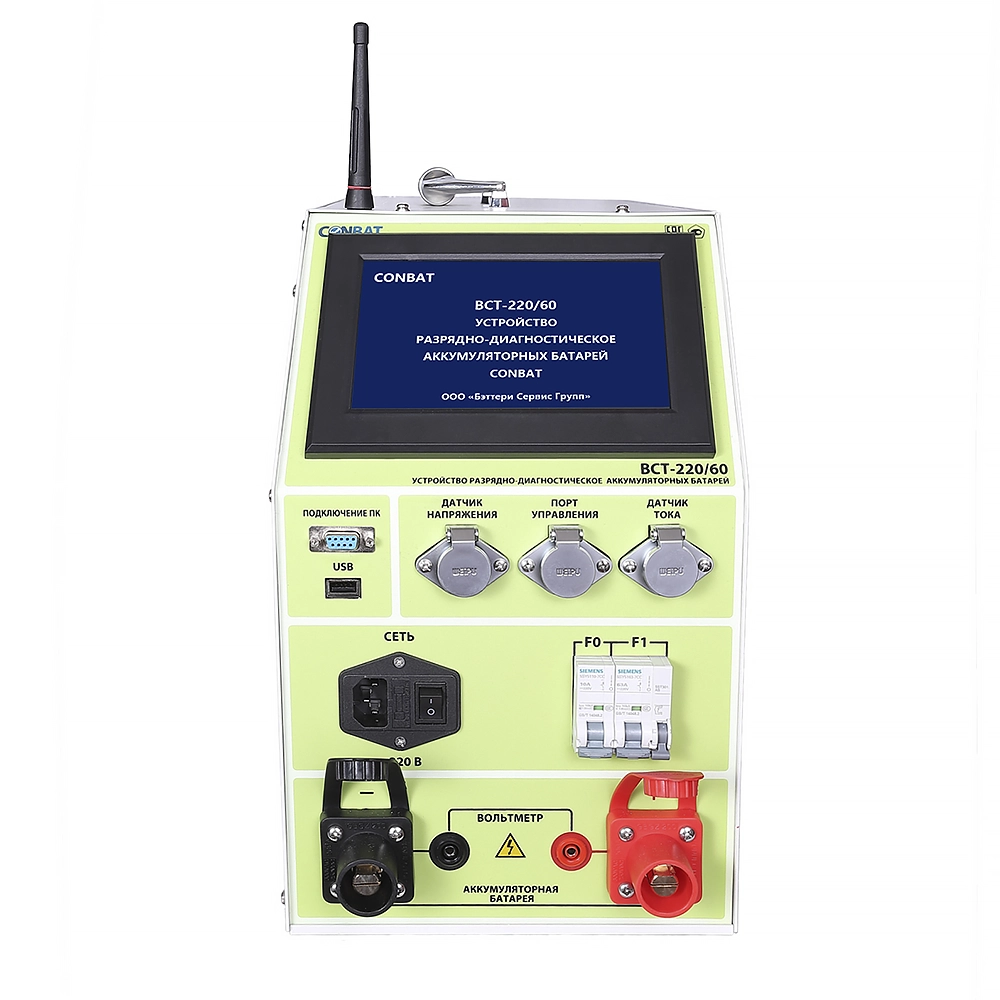

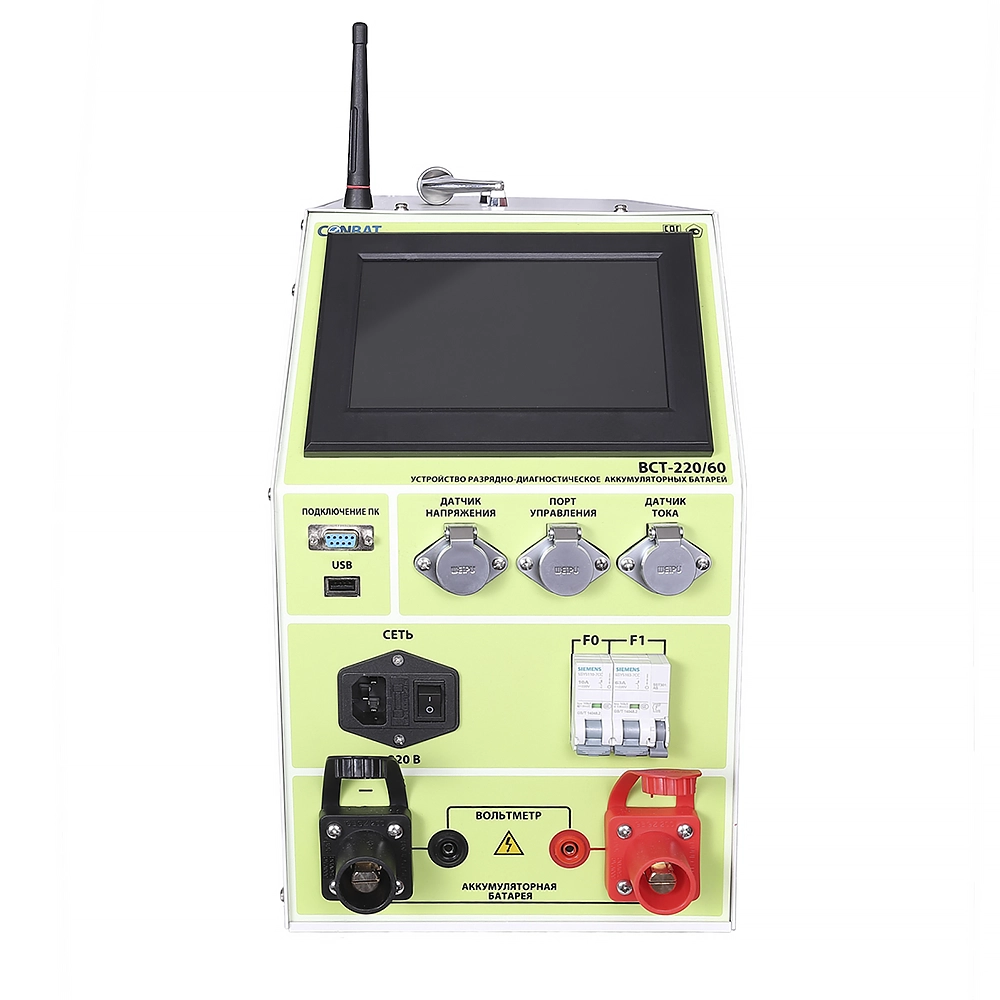

О приборе Conbat BCT-220/60

Разрядное устройство аккумуляторных батарей Conbat BCT-220/60 предназначено для оценки остаточной емкости и нагрузочного тестирования аккумуляторных батарей на объектах энергетики и промышленности, где используются системы с напряжением 110В и 220В (электроподстанции, системы оперативного постоянного тока, промышленные ИБП). Устройство поддерживает все типы аккумуляторных батарей и идеально подходит для обслуживания мощных систем постоянного тока энергетических объектов и промышленных установок.

Экономическая эффективность внедрения

Срок окупаемости: 6-18 месяцев за счет предотвращения одного серьезного простоя
Экономия на обслуживании: до 40% за счет целевой замены только проблемных элементов
Срок службы АКБ: увеличение на 15-20% при регулярном обслуживании

Преимущества

Признание большинства энергетических, телекоммуникационных и нефтегазовых компаний
Бесплатное обучение
Программное обеспечение в реестре российского ПО
Поддержка всех типов аккумуляторных батарей
Ток разряда: (95-190) В / 30 А, (190-260) В / 60 А
Поэлементный контроль напряжений с помощью 30+2 датчиков VCM-1

Режимы и функции

Режим разряда постоянным током - для точного определения остаточной емкости аккумулятора по ГОСТ
Режим разряда постоянной мощностью - для оценки времени резервирования систем бесперебойного энергоснабжения (ИБП)
Поэлементный мониторинг состояния каждого элемента аккумулятора во время разряда и заряда
Автоматизация процесса тестирования с интуитивно понятным интерфейсом
Беспроводной сбор данных - мониторинг напряжений отдельных моноблоков аккумуляторов
Гибкие настройки условий прерывания тестирования
Передача данных на ПК через Battery Wizard Online, USB, RS485

Решаемые задачи

Ввод в эксплуатацию новых аккумуляторных батарей - гарантия соответствия заявленным характеристикам
Анализ состояния батарей в процессе эксплуатации - снижение рисков внезапных отказов
Подготовка аккумуляторов к утилизации - обоснованное списание оборудования
Проведение нагрузочного тестирования оборудования - проверка работоспособности под максимальной нагрузкой
Контрольно-тренировочные циклы разряда с последующим зарядом
Диагностика деградации ячеек при плановом обслуживании
Оценка времени резервирования систем ИБП промышленного класса
Аудит парка аккумуляторных батарей энергетических объектов

Подробнее

Преимущества прибора Conbat BCT-220/60

Специализация для энергетики

Модель BCT-220/60 предназначена для комплексного тестирования аккумуляторных батарей. Она позволяет оценивать ёмкость и состояние батарей в системах постоянного тока, контролировать эффективность их работы и выявлять потенциальные проблемы до появления сбоев, что делает её идеальным инструментом для энергетических предприятий.

Расширенный мониторинг элементов

В комплектацию входит 30+2 датчиков VCM-1 для одновременного контроля напряжения на 120 элементах батареи, что особенно важно для диагностики мощных энергетических аккумуляторных батарей.

Автоматизация процесса тестирования

Интуитивно понятный интерфейс позволяет быстро настроить параметры разряда, а система автоматического контроля обеспечивает безопасность процесса тестирования.

Интеграция с ПО Battery Wizard Online

Специализированное ПО Battery Wizard Online batterywizard.ru обеспечивает контроль процесса разряда/заряда, формирование отчетов и хранение данных с возможностью передачи через USB и RS485 интерфейсы.

Надежность для промышленной эксплуатации

Габариты устройства — 664х224х395 мм, масса — 18 кг. Прочная конструкция адаптирована для транспортировки и эксплуатации в сложных условиях с классом защиты IP20 и температурным режимом от 0°C до +40°C.

Технические характеристики

Параметр	Значение
Модель прибора	BCT-220/60
Наименование прибора в каталоге продукции	Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BCT-220/60 (95-190В/30А, 190-260В/60А, 30+2 датчиков, токовые клещи 100А)
Сегмент рынка для использования прибора	ЭНЕРГЕТИКА
Назначение прибора	Устройство разрядно-диагностическое (тестер) аккумуляторов и аккумуляторных батарей (АКБ)
Функции прибора	Тестирование аккумуляторов в режиме разряда
Тестируемые типы аккумуляторов и АКБ	Свинцово-кислотные: стартерные, тяговые, стационарные технологии SLA, WET, AGM, GEL, EFB, Ca-Ca и т.п. Никель-кадмиевые, никель-металлгидридные, никель-солевые; Литий-ионные: литий-полимерные, литий-титанатные, литий-железо-фосфатные, литий-марганец-кобальтовые, литий-сернистые, литий-тионилхлоридные и т.п.
Режимы тестирования (испытания) аккумуляторов и АКБ	Разряд постоянным током Разряд постоянной мощностью Разряд постоянным сопротивлением (по заказу)
Режим мониторинга	Наблюдение за процессами заряда/разряда
Диапазон ёмкости тестируемых аккумуляторов / АКБ	от 5 Ач до 600 Ач (при параллельном включении приборов - до 6 000 Ач)
Количество одновременно тестируемых групп АКБ	До 2-х групп в режиме разряда (240 аккумуляторов максимум) до 4-х групп в режиме мониторинга (240 аккумуляторов в группе максимум)
Количество радиочастотных каналов передачи информации от беспроводных датчиков мониторинга 2В элементов/ 6В 12В блоков	4 радиочастотных канала (№1 - 433,1 МГц, №2 - 433,4 МГц, №3 - 433,8 МГц, №4 - 434,2 МГц)
Количество измерительных каналов мониторинга 2В элементов / 6В,12В блоков (максимальное)	В комплектации KIT = 120 (30 шт. 4-х канальных датчиков мониторинга)
Диапазон регулирования (программирования) напряжения разряда:	(95 - 260) В Автоматическое определение напряжения прибором при подключении к нему тестируемой аккумуляторной батареи
Диапазон регулирования тока разряда аккумулятора	(1 - 60) А Регулировка тока плавная во всем диапазоне, с шагом 0.1 А, выполняется изменением значения параметра на сенсорном дисплее прибора
Максимальный ток разряда аккумуляторов	до 660 А с применением дополнительных внешних токовых клещей 600А и дополнительных блоков нагрузки
Максимальный ток разряда в диапазоне напряжений	(95-190) В / 30 А, (190-260) В / 60 А
Максимальная мощность разряда в диапазоне напряжений	(95 - 190) В / 5 700 Вт, (190 - 260) В / 15 600 Вт
Диапазон регулирования тока заряда аккумулятора	отсутствует функция заряда аккумулятора
Максимальный ток заряда в диапазоне напряжений	отсутствует функция заряда аккумулятора
Измеряемые и регистрируемые параметры тестируемого аккумулятора	Напряжение постоянного тока, В (РДУ CONBAT) Напряжение постоянного тока, В (Датчик поэлементного мониторинга/контроля аккумулятора SLA, NiCd, Li-ION) Сила постоянного тока, А (РДУ CONBAT) Разряд / Заряд Сила постоянного тока, А (Токовые клещи) Разряд / Заряд Время, Сек
Погрешность измерения напряжения постоянного тока прибора	не более ± 0,1 % (приведенная погрешность)
Погрешность измерения напряжения постоянного тока датчика мониторинга аккумулятора	не более ± 0,1 % (приведенная погрешность)
Погрешность измерения силы постоянного тока разряда-заряда аккумулятора прибора	не более ± 0,5 % (приведенная погрешность)
Погрешность измерения силы постоянного тока токовых клещей	не более ± 0,5 % (приведенная погрешность)
Погрешность регистрации времени в процессе тестирования аккумулятора	не более 10 сек в сутки (абсолютная погрешность)
Диапазон рабочих напряжений электропитания прибора	Сеть переменного тока с напряжением (176÷286) В и частотой 50 Гц
Рассчитываемые параметры аккумулятора на основе измерений	Емкость аккумулятора или аккумуляторной батареи, Ач Мощность разряда, Вт
Потребляемая мощность прибора	5 Вт в режиме холостого хода, мощность системы охлаждения прибора до 500 Вт
Защита	от импульсных перенапряжений в сети переменного тока 220 В от подключения аккумулятора к прибору в обратной полярности от короткого замыкания в цепи разряда аккумулятора от перегрева (отключение прибора при температуре 85°С) Степень защиты оболочки прибора по ГОСТ 14254 – IP20
Условия эксплуатации	Температура окружающего воздуха, °С: Рабочая (0…+40) °С; Предельная (-5…+50) °С. Относительная влажность окружающего воздуха: не более 75 % при 15 °С, не более 98 % при 25 °С. Без конденсата Атмосферное давление: (84…107) кПа, (630…800) мм рт. ст.
Условия хранения	В соответствии с требованиями ГОСТ 15150: В заводской упаковке, в складских помещениях при температуре воздуха (+5 ... +40) °С Относительная влажность воздуха – не более 95% при 30 °С
Условия транспортирования	В соответствии с ГОСТ 15150 и ГОСТ 23170-78: условия транспортирования - С Температура окружающего воздуха (-40…+50) °С; Относительная влажность воздуха – не более 95% при 30 °С Атмосферное давление – 84…107 кПа, (630…800) мм рт. ст.
Передача данных	Интерфейсы обмена данными с ПК: RS485, USB
Управление режимами работы	Сенсорный экран с русскоязычными меню управления и отображения информации
Наработка на отказ	Не менее 25 000 часов при номинальном значении напряжения электропитания
Габаритные размеры	(ВхШхГ) мм без упаковки: 664х224х395 мм (ВхШхГ) мм в упаковке (транспортном кейсе): 750х370х670 + 700х280х400 мм
Масса	Без упаковки : 18 кг В упаковке : 47+18 кг
Гарантийный срок	2 года + 3 года дополнительной гарантии (при условии выполнения ТО в сервисном центре поставщика)
Комплектация	Разрядно-диагностическое устройство Conbat BCT-220/60 - 1 шт. Кабель питания устройства сетевой 220 В 50Гц - 1 шт. Комплект силовых кабелей (красный, черный) подключения АКБ - 1 комплект Руководство по эксплуатации РДУ CONBAT - 1 шт. Транспортировочный кейс - 1 шт. Беспроводные датчики поэлементного контроля VCM-1 - 30+2 шт. Транспортировочный кейс для датчиков напряжения - 1 шт. Токоизмерительные клещи 100A - 1 шт. Лицензия ПО Battery Wizard Online тариф "STANDART" - 1 ключ (электронный)
Дополнительная комплектация по заказу (ОПЦИИ)	Сертификат о первичной метрологической поверке прибора - 1 экз. оригинал Токовые клещи 50А, 200А, 600А, 800А, 1000А Проводные датчики поэлементного контроля VCM-1W - 1 компл. (1,6,12,30 шт.) Беспроводные датчики поэлементного контроля NiCd батарей VCM-1 NiCd - (1,6,12,30 шт.) - опционально, по дополнительному заказу Кабель сигнализации CBL-1 - (1 - 5) шт. Кабель управления для параллельного включения приборов CBL-2 - 1 шт.

Документация

№ п.п.	Наименование документа	Файл
Сертификаты
1	Сертификат об утверждении типа средств измерений №89453-23	СИ_УРД_АКБ_CONBAT_2024_RU
Руководство по эксплуатации
2	Руководство по эксплуатации CONBAT мод. BCT	CONBAT_ВСТ_Manual_RU

Информация для заказа

№ п.п.	Модель	Артикул	Название продукта
ПРИБОРЫ
1	BCT-220/60	BCT-220/60 kit	Устройство разрядно-диагностическое (тестер) аккумуляторных батарей CONBAT BCT-220/60 (95-190В/30A, 190-260В/60A, 30+2 датчиков, токовые клещи 100А)
АКСЕССУАРЫ
Программное обеспечение
4	BW	BW1	Подписка Battery Wizard Online на 01 мес на 1 прибор BCT
5	BW	BW12	Подписка Battery Wizard Online на 12 мес на 1 прибор BCT
6	BW	BW24	Подписка Battery Wizard Online на 24 мес на 1 прибор BCT
7	BW	BW60	Подписка Battery Wizard Online на 60 мес на 1 прибор BCT
Услуги поддержки пользователей
8	CBSUP	CBSUP-01	Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 1 месяц)
9	CBSUP	CBSUP-12	Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 12 месяцев)
10	CBSUP	CBSUP-24	Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 24 месяцев)
11	CBSUP	CBSUP-60	Поддержка пользователей по выделенной телефонной линии до 5 пользователей с 9 до 18МСК (срок оказания поддержки 60 месяцев)
Серверные решения
12	-	LIC-BWO-1	Серверная лицензия Battery Wizard Online
13	-	SER-BWO-1	Сервер с предустановленной и развернутой системой
14	-	SER-BWO-2	Работы по развертыванию Battery Wizard Online на сервере заказчика
15	-	SER-BWO-3	Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 1 месяц)
16	-	SER-BWO-4	Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 12 месяцев)
17	-	SER-BWO-5	Поддержка Battery Wizard Online на сервере заказчика (срок оказания поддержки 60 месяцев)
Беспроводные датчики свинцово-кислотные
18	VCM-1	VCM-1	Беспроводной датчик CONBAT VCM-1 поэлементного контроля аккумуляторных батарей (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
19	VCM-1	VCM-1 kit 6	Комплект 6+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
20	VCM-1	VCM-1 kit 10	Комплект 10+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
21	VCM-1	VCM-1 kit 14	Комплект 14+1шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
22	VCM-1	VCM-1 kit 30	Комплект 30+2шт беспроводных датчиков CONBAT VCM-1 поэлементного контроля аккумуляторных батарей в защитном кейсе (1-16 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
Проводные датчики свинцово-кислотные + щелочные (NiCd)
23	VCM-1W	VCM-1W	Проводной датчик CONBAT VCM-1W поэлементного контроля аккумуляторных батарей (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В)
24	VCM-1W	VCM-1W kit 6	Комплект 6шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В)
25	VCM-1W	VCM-1W kit 10	Комплект 10шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В)
26	VCM-1W	VCM-1W kit 30	Комплект 30шт проводных датчиков CONBAT VCM-1W поэлементного контроля аккумуляторных батарей в защитном кейсе (0,1-16 В, 1 датчик на 4 элемента, с независимым питанием 220В)
Беспроводные датчики щелочные (NiCd)
27	VCM-1 NiCd	VCM-1 NiCd	Беспроводной датчик CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
28	VCM-1 NiCd	VCM-1 NiCd kit 6	Комплект 6+1шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
29	VCM-1 NiCd	VCM-1 NiCd kit 10	Комплект 10+1шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
30	VCM-1 NiCd	VCM-1 NiCd kit 30	Комплект 30+2шт беспроводных датчиков CONBAT VCM-1 NiCd поэлементного контроля аккумуляторных батарей в защитном кейсе (0.1-8 В, 1 датчик на 4 элемента, с питанием от тестируемой АБ)
Токовые клещи
31	CC	CC050A	Токоизмерительные клещи 50 A CONBAT CC50A
32	CC	CC100A	Токоизмерительные клещи 100 A CONBAT CC100A
33	CC	CC200A	Токоизмерительные клещи 200 A CONBAT CC200A
34	CC	CC600A	Токоизмерительные клещи 600 A CONBAT CC600A
35	CC	CC800A	Токоизмерительные клещи 800 A CONBAT CC800A
36	CC	CC1000A	Токоизмерительные клещи 1000 A CONBAT CC1000A
Провода, кабели, модули
37	CBL	CBL-1	Модуль сигнализации окончания разряда CONBAT (вывод импульсного сигнала остановки разряда 1м)
38	CBL	CBL-2	Модуль управления разрядом CONBAT (для соединения основного и дополнительного блоков 2м)
39	CBL	CBL-3	Модуль RS-485 управления разрядом CONBAT (для соединения основного и дополнительного блоков 2м)
